中心議題：
- 抑制直流供電電源噪聲干擾的濾波器方案設計
解決方案：
- 雙探針測量技術
- 選擇合理的濾波器拓?fù)浣Y(jié)構
本文采用電路測量的方法設計一款通用濾波器，用來抑制數字電路板給直流供電電源帶來的噪聲干擾。本文介紹了雙探針測量技術，使用雙探針?lè)y(cè)量出直流供電電源和印制電路板在實際加電工作中的阻抗，用測量出的阻抗信息，選擇出合理的濾波器拓?fù)浣Y(jié)構，并通過計算確定元器件值，而并不需要反復做實驗和付出額外的代價。通過實際進行的測試，驗證了這種濾波器的有效性和可行性。
0 引言
為抑制電磁干擾（EMI），通常在印制電路板（PCB）的輸入電源端放置EMI濾波器。在實際應用中，一個電子產品中的幾塊PCB板常共用一個直流供電電源，這樣造成一塊PCB上的噪聲干擾到另外一塊PCB上的電路。使用電源濾波器可以抑制共用一路電源的PCB板間的耦合噪聲。
1 方案設計
設計PCB上的電源EMI濾波器時，要么按照芯片資料的推薦電路來設計，要么通過試驗來確定濾波器的布局和元器件值。但是對于一塊指定的PCB來說，沒有通用的方法來設計EMI濾波器，這樣就造成了設計時的困難。該文的目標是設計一種通用濾波器，但前提條件是PCB上的噪聲、阻抗和電源是已知的或是可求的。在已知噪聲和阻抗的情況下可以設計出最優的EMI濾波器。
為了測試這種設計，用線性電源（0~32V,5A）來給數字PCB供電。這樣選擇的線性電源不會引入高頻噪聲影響測試結果。直流輸入噪聲的時域和頻域圖如圖1所示。圖1中可以看出，頻率1MHz的噪聲最大，因此EMI濾波器要抑制頻率為1MHz的噪聲。

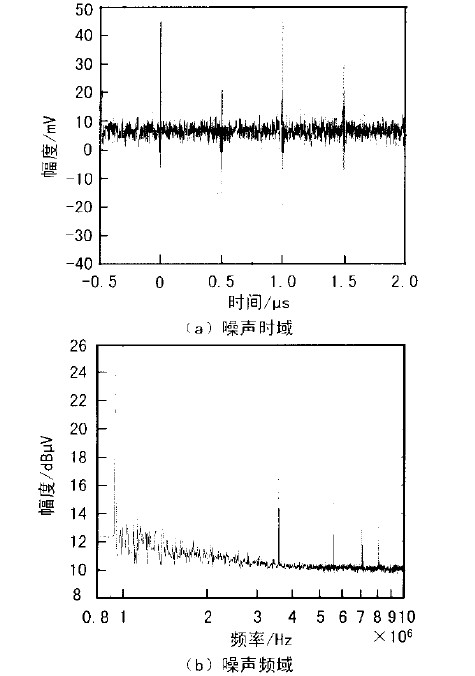

圖1 直流輸入噪聲的時域和頻域
EMI濾波器通常要削弱5次以上諧波來減少共用電源上其他電路引入的噪聲。然而如果測得的基礎噪聲頻率小于10MHz,設計時要濾掉9次諧波。
在該案例中，測的基礎噪聲主要在1MHz,測量帶寬是0~10MHz,包含9次諧波噪聲。PCB的供電電源輸出阻抗和直流輸入阻抗可用雙探針電路測量方法測出，這樣就可以設計出有效抑制EMI的濾波器。
[page]
1.1 雙探針測量法
圖2簡要地描述了雙探針測量供電電源輸出阻抗的基本理念。測量裝置如圖2（a）所示，供電電源串聯負載電阻R。2個探針?lè)謩e接至矢量分析儀（VNA）（R&S ZVB8）的端口1和端口2上，并接入電路用于輸入和接收信號。正常工作時，供電電壓6V,輸出電流3mA.因此等效電路選取R=2kΩ。
為了減少電流負載引起的干擾，把2個電流探針的等效電路接入電路。通過把雙探針接入電路反映出的阻抗特性，等效電路如圖2（b）所示。雙探針的阻抗分別為ZM1和ZM2,LW和rW為等效電感和電阻，VM1為VNA端口1的等效電壓。

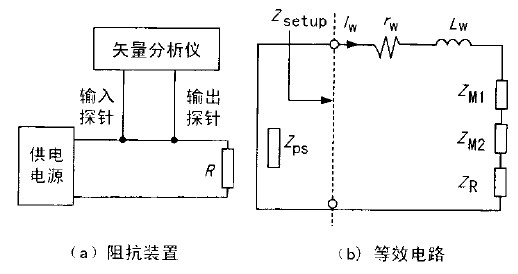

圖2 雙探針測量阻抗裝置及等效電路
由圖2（b）知，環路電流為：
式中，Zsetup=ZR+ZM2+ZM1+rW+jωLW;ZX=ZPS。
環路中輸入信號的電壓為：
式中，M1為輸入探針與耦合環路的互感應系數；V1為VNA端口1的輸出電壓；Z1為端口1的輸出阻抗；ZP1為從端口1測得的探針阻抗。由接收探針測得的IW為：
這里V2為VNA端口2接收電壓，ZT2為由是制造商給出的接收探針阻抗，將式（2）和式（3）代入式（1），可求出供電電源的阻抗為：
式中，
為頻率特性參數。
Zsetup和k的值可通過一個用已知電阻代替ZPS等效電路求得。由此ZPS可由式（4）求出，阻抗變化范圍20~120Ω。把PCB電路板代替ZPS接入圖3中，PCB的輸入阻抗為：
ZT為實測的PCB連續阻抗，得出ZPCB變化范圍200~600Ω。
[page]
1.2 選擇濾波器
第1步應選定濾波器拓?fù)浣Y(jié)構。常用阻抗匹配的拓?fù)浣Y(jié)構有4種，分別是并聯電容、串聯電感、L-C回路和C-L回路。ZPS和ZPCB的阻抗都在幾十歐至幾百歐間，若采用并聯電容拓?fù)浣Y(jié)構，并聯電容的值要遠小于ZPS ||ZPCB的并聯電容，若采用串聯電感拓?fù)浣Y(jié)構，串聯電感的值要遠大于ZPS+ZPCB的串聯電感，按并聯電容和串聯電感拓?fù)浣Y(jié)構分別估算出C和L的值為：
由于電感的計算值為550μH,其體積遠大于電容的體積，因此選定并聯電容拓?fù)浣Y(jié)構，等效電路如圖3所示。

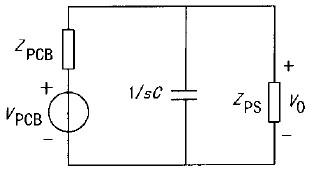

圖3 并聯電容濾波器的等效電路
帶濾波器比不帶濾器時衰減值為：
由式（8）可以求出不同衰減對應的電容值。例如，在1MHz時衰減6dB,對應容值約為7nF。
1.3 驗證

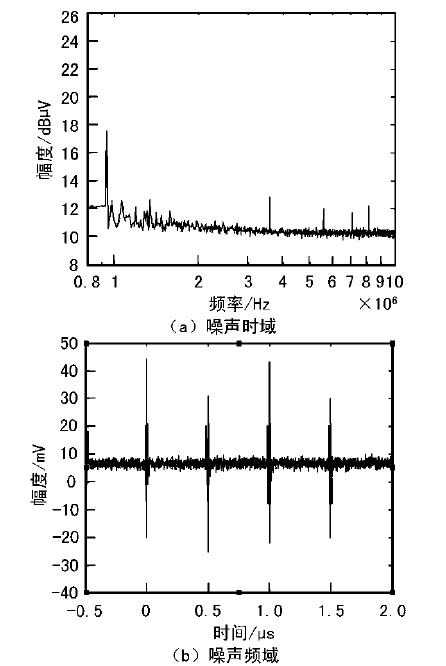

選取一只10nF電容并聯在PCB直流供電電源2端。測試結果如圖4所示。圖4（a）為噪聲頻域圖，頻率1MHz的噪聲輻度由24dB減少至18dB。圖4（b）為噪聲時域圖，均方根振幅由圖2（b）的11.03mV降到濾波后的4.98mV。
圖4 直流輸入噪聲的時域和頻域
選取一只2.2nF電容并聯在PCB直流供電電源2端。頻率1M的噪聲輻度由24dB減少至22.8dB.
2 結束語
通過測試證明基于電路測量方法，抑制數字電路板對供電電源的噪聲干擾的濾波器設計是有效的。需要設計抑制EMI濾波器時，都可以采用這種方法，計算出電源的輸出阻抗和數字電路板的輸入阻抗，得出的阻抗信息可以確定EMI濾波器的拓?fù)浣Y(jié)構和元件值，而不需要額外的試驗和代價。
