最近接觸了一些使用脈沖電源的朋友，發現他們在需要方波輸出的時候，使用全橋加變壓器，次級直接輸出方波。個人覺得這種方式存在很大的缺陷，比如初級的振蕩會傳到次級，使輸出波形很差;調節輸出占空比比較困難;當頻率比較低時變壓器更難設計，體積也會變得很大;對于短路的抵抗力也相當差。
使用高壓開關可以完全解決以上問題。使用一個直流電源，加上一個開關，通過控制開關的導通與關斷來實現脈沖輸出。這種開關通過簡單的電路，將MOS管或IGBT串聯，通過低感且較小的布局，實現任意頻率任意脈寬的開關，且壽命長，易維修。
開關由大量的MOSFET或IGBT通過串聯、并聯，并通過緊湊、低感的布局組成的，體積小，性能好。自身包含驅動電路，是一個小體積的組件，具有極高的可靠性和優異的開關性能(包括低的導通阻抗，高的截止阻抗，納秒量級的控制傳輸延時和百納秒量級的開啟和關斷時間)。同時控制驅動電路和開關電路的全隔離，保證了開關即可以用于高端開關，也可以用于低端開關，還可以用于兩個高壓開關組成的推挽電路。開關的使用也是極其簡單的，只要提供一個5V的供電和TTL的開關控制信號，開關即可以工作在固定的脈寬下，也可以工作在可變的脈寬下。所選用器件均為常用器件，成本低。高壓開關可以通過系列化的生產，具有極寬的負載電壓和電流范圍。
同時控制驅動電路和開關電路的全隔離，保證了開關即可以用于高端開關，也可以用于低端開關，還可以用于兩個高壓開關組成的推挽電路。開關的使用也是極其簡單的，只要提供一個5V的供電和TTL的開關控制信號，開關即可以工作在固定的脈寬下，也可以工作在可變的脈寬下。所選用器件均為常用器件，成本低。高壓開關可以通過系列化的生產，具有極寬的負載電壓和電流范圍。

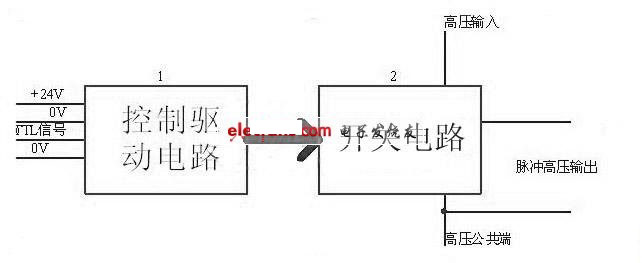

總體圖如下所示：
這種開關可以完全代替變壓器直接輸出的方式，同時可以把各種觸發管，如真空管、閘流管等完全代替。

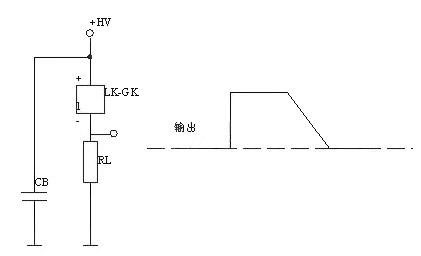

下面是正電源高端接開關

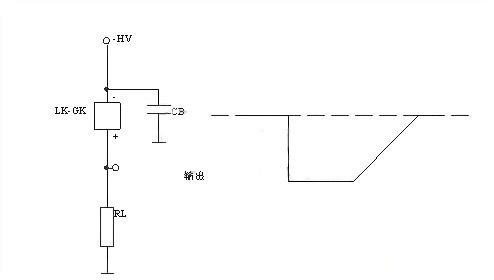

下面的是負電源高端接開關

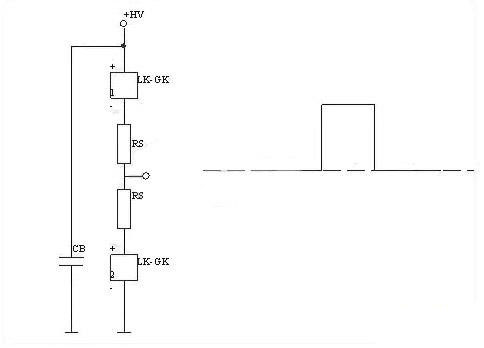

下面的是正負電源雙開關，典型應用為雷達發射機柵極調制。
