中心議題：
- PWM開關穩壓電源尖峰干擾
解決方案：
- 功率開關管瞬時導通的持續時間對尖峰干擾的影響
- 減小變壓器漏感引起的電壓尖峰
- 抑制功率管的開關波形對尖峰干擾
- 抑制在輸入電網中的部噪聲
- 輸出電容器對尖峰干擾的影響
PWM（PulseWidthmodulation）型開關穩壓電源具有體積小、效率高的優點，作為電源設備在許多領域得到了廣泛的應用。但是，開關三極管的工作狀態轉換持續期短、頻譜甚寬的尖峰干擾是其致命弱點，它不僅影響開關電源本身，而且還會干擾鄰近的其它電子設備。

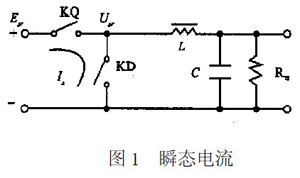

開關穩壓電源工作時開關三極管和續流二極管（亦可以是另一個開關三極管）總是交替地導通或者截止，圖1中KQ和KD并非是理想器件，兩種狀態的轉換需要一定的時間，這就產生了尖峰干擾。在狀態轉變過程中，該導通的開關沒有完全導通，而該截止的開關卻又沒有截止的瞬間，電源到地有直接的通路，產生瞬態電流Is。該電流跟開關三極管導通時的電流Imax及截止時的電流Icmin的差值、開關KQ和KD同時導通的持續時間等因素有關。由于電路分布參數的影響，在波形上出現振鈴振蕩。
功率開關管瞬時導通的持續時間對尖峰干擾的影響
晶體管的開啟和關斷時間跟其截止頻率成反比。開啟、關斷時間越短，開關速度就越快。同時導通的持續時間取決于KQ和KD所使用的器件的開關速度。用速度不同的開關器件比較，開關器件的速度越快，同時導通的持續時間越短，尖峰干擾越是寬度窄、幅度大。
減小變壓器漏感引起的電壓尖峰
變壓器的漏感越大，電壓尖峰越高，射頻干擾也就越大。特別是變壓器采取屏蔽后，由于耦合差，漏感也相應大一些。一般說，用環型磁芯繞制的變壓器產生的漏感要比E型小些。另外，繞線工藝也很重要，較好的繞線方式是先繞初級總?cè)?shù)的一半，再繞次級的全部圈數，最后再繞初級的剩余一半，即次級線圈在初級線圈的中間。這樣初級線圈保持有較好的耦合，使變壓器有較小的漏感。
功率管的開關波形對尖峰干擾的影響與抑制
開關波形Usr（t）的方正度影響尖峰干擾。矩形波的諧波幅度隨頻率增加而減小的速率為20dB十倍頻程，梯形波則為40dB？十倍頻程。有意識地改變矩形波的陡峭程度和兩角的鈍化程度可抑制高頻分量、減小尖峰干擾。故要合理地選擇開關三極管和續流二極管的開關速度。
對開關三極管而言，有兩種方法可減小尖峰干擾，即增大Vce的上升時間和減小Ic的下降時間。圖2電路中，在確定了KQ之后，可從圖3看出，增大KD的開啟時間、減小關斷時間可以減小尖峰干擾。
[page]

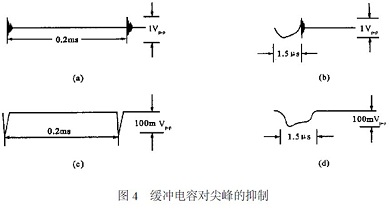

在開關三極管的CE之間，或者在續流二極管的兩端并聯RC緩沖電路可使尖峰干擾明顯減小。圖3中，三極管T關斷時，集電極電壓上升，通過D和 R1對C充電，使其上升速率變緩，選擇充電常數CR1的值可以控制上升速率。T導通時，D截止，C對R1和R2放電，限制了導通瞬間的峰值電流。該緩沖電路改變了負載線的形狀，減少了開關三極管的損耗。在續流二極管兩端并上RC電路也同樣有效。圖3中，當用3DD11和2CK120C時，可并 0.022LF左右的電容器（f=2kHz），該電容的容量有一最佳值，它的作用可以從圖4看出。圖4（a）是不加C的情況，將其在時間軸上放大后為圖4（b）。并上緩沖電容后分別見圖4（c）和。
在輸入電網中，部噪聲的抑制方法
開關穩壓電源中開關快速通斷，didt很大，在供電系統的漏電感上產生幅度很大的瞬態壓降，使輸入電壓源有一個時間很短的瞬時跌落，破壞電網的正常波形、形成干擾。輸入電源中的干擾也會影響開關穩壓電源。輸入濾波器具有一定的隔離作用，通常采用P型LC平衡濾波器，對脈動干擾可以衰減20dB，尖峰干擾也能衰減6dB之多。電感量的計算式：
公式
式中E尖峰是尖峰干擾電壓（Vp-p），f尖峰是尖峰干擾的頻率（Hz）。還應考慮到流過電感的直流電流值，以免飽和。
公式
Isr是開關穩壓電源的最大輸入直流電流（A），Usr是輸入直流電壓（V）。用市電供電的電源系統，濾波器應裝在一鋁質密封小盒內，小盒放在機箱內，電源線進入孔的旁邊，使電源線一進入機箱就到濾波小盒，然后再引出至電源開關、整流器。倘若在整流器之前采用變壓器，則應在其初、次級加隔離。
輸出電容器對尖峰干擾的影響
開關穩壓電源的輸出電容量大，需用電解電容器。普通電解電容的高頻特性不好，存在著較大的等效電感和電阻，故阻抗大，尖峰噪音也大。高頻電解電容器是具有優良高頻特性的低電感器件，它對脈沖源及輸出電壓提供了很好的與接地回路的隔離，并提供良好的噪聲濾波。
目前有三種高頻電解電容器，一種是四端電容器，它的高頻特性良好，但是負載電流流過電容器內部使之發熱，故電流要限制在10A以下；二是大型高頻濾波電解電容器，它有承受大電流的能力但高頻特性不及前者好；第三種是高頻濾波電解電容器，優點是體積小。不改變電路的其它參數，假若用普通電解電容器時尖峰干擾為150mVp-p，而用四端電容則為50mVp-p。用一定容量的聚碳酸脂電容或高頻陶瓷電容跟輸出電解電容并聯，可以進一步降低尖峰干擾。
