- 數控DC電流源設計
- 采用單片機作為主要控制部件
- 通過鍵盤預置輸出電流值
- 采用液晶模塊實時顯示
本設計采用單片機作為主要控制部件，通過鍵盤預置輸出電流值并采用液晶模塊實時顯示。整個系統硬件部分由微控制器模塊、電壓-電流轉換模塊、鍵盤模塊、顯示模塊、直流穩壓電源模塊和語音提示模塊組成。系統結構框圖如圖1所示。

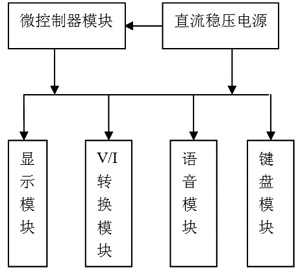

圖1數控DC電流源系統
微控制器是整個系統的核心，負責整個系統的運作。為了能夠做到硬件電路簡單，系統性能穩定可靠，便于實現語音播報、鍵盤設置和信息實時顯示等功能的協調，通過多種方案論證后，選用凌陽十六位單片機SPCE061A。該單片機采用現代電子技術——片上系統SOC（systemonachip）技術設計而成，內部集成有ADC、DAC、PLL、AGC、DTMF、LCD-DRIVER等電路（與IC型號有關）。它采用精簡指令集（RISC），指令周期均以CPU時鐘數為單位。另外，它還兼有DSP芯片功能，內置16位硬件乘法器和加法器，并配備有DSP擁有的特殊指令，大大加速了各種演算法的運行速度。同時可以在Windows環境下使用凌陽十六單片機應用開發工具，該工具支持標準C語言和凌陽單片機匯編語言，集匯編、編程、仿真等功能于一體，大大加快了軟件開發過程。凌陽單片機具有高速度、低價、可靠、實用、體積小、功耗低等特點，用該單片機作為控制器比較合適，在硬件電路簡單的前提下容易實現A/D、D/A轉換、語音提示、PID運算等功能。
顯示模塊主要實現的功能是顯示設置的電流輸出值和其他人機交互信息。本部分可以采用七段數碼LED顯示器，實現顯示數字、簡單字母和小數點等信息，但由于其顯示信息單一，人機交互不友好，在系統中采用字符型液晶顯示屏LCDSMC1602A模塊。該模塊具有輕薄短小、低壓微功耗、體積小、無輻射危險，平面直角顯示及影像穩定不閃爍等優點。其方便用于顯示字母、數字、符號等信息，而且不需要擴展過多外圍電路，可由單片機直接進行控制輸出顯示。
電壓-電流轉換模塊由精密運放與3個晶體管組成的達林頓管電路構成。轉換電路利用晶體管平坦的輸出特性和深度負反饋電路使輸出電流穩定。如圖2所示，此V/I轉換電路的帶負載能力強，電流輸出范圍達0～3A。輸出電流Io經反饋電阻Rf得到一個反饋電壓Vf，Vf=V11-V12，通過R5、R6加到運算放大器的兩輸入端，設運放兩端的電為V1、V2，Vi由單片機DAC輸出。因?yàn)槔硐脒\(yùn)放的輸入電流約等于零，且V1=V2，則有V12[1-R6/(R2+R6)]+ViR6/(R2+R6)=V11R1(R1+R6)。由于V12=V11-Vf，則V11R2/(R2+R6)+(ViR6-VfR2)/(R2+R6)=V11R1/(R1+R5)。令R1=R2=10kΩ，R5=R6=1kΩ,則有Vf=ViR6/R2=Vi/10。若暫不考慮反饋時，Io=Vi/(10Rf)。
圖2V/I轉換電路圖
由此可見，輸出電流的標定由D/A轉換的輸出電壓Vi和Rf決定，為線性變換。Rf由大線徑康銅絲制作，其溫度系數很小(5×10-6/℃)，大線徑可以使其溫度影響減至最小。3個三極管應選用大功率管TIP122，且使用散熱片，以保證管子工作在線性區。
電壓-電流轉換模塊的組成還有另外一種方案，采用3個運放構成輸出電流可變的電流源，如圖3所示。輸出電流I=Vi/R1，為使R1兩端的電壓保持恒定，由差分放大器IC1b通過射隨器IC1c監測R1兩端的電位，此電位經IC1b的7腳加到比較器ICa的反相輸入端與Vref比較。比較結果使比較器的輸出端變化，直到平衡為止，即Vr1=Vi。電路中的電容用于補償ICa的頻率，減少控制環路的延時。只要R1=R2=R3=R4=R5，此電路的性能較好。但此電路的帶負載能力不強，環路延時補償對電路的穩定有較大影響。

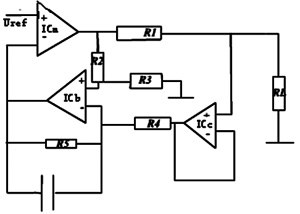

圖3三運放V/I轉換電路
[page]
系統鍵盤模塊可以采用獨立式連接方式或行列式（矩陣式）連接方式，該模塊的功能主要完成對輸出電流和其他信息的設定。直流穩壓電源模塊為整個系統供電；語音模塊實現語音提示，使系統設計更具人性化，系統具有友好的工作界面。凌陽單片機內部集成有ADC、DAC、PLL、AGC、DTMF等模塊，語音功能可由軟件編程實現，不需要外接任何電路，有效的利用了系統資源。
系統工作及軟件流程
在工作過程中，SPCE061A單片機將被預置的電流值通過換算進行D/A轉換，以輸出電壓驅動V/I轉換電路實現電路輸出，并將該電流值對應的電壓值通過閉環回路，經A/D轉換后輸入單片機系統，再通過PID算法調整電流輸出。整個系統工作流程圖如圖4所示。

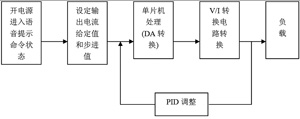

圖4系統工作流程圖
系統軟件設計在凌陽十六單片機應用開發工具unSPIDE1.16.1中進行，采用凌陽單片機匯編語言和標準C語言對單片機進行編程。主要實現5個功能：(1)系統的初始化，包括各外圍接口設備的初始化；(2)鍵盤輸入；(3)D/A、A/D轉換；(4)PID算法進行電流調整；(5)語音提示和電流顯示。其主程序流程圖如圖5所示。
圖5主程序流程圖
A/D轉換部分程序主要用于將采樣電阻采到的模擬電壓信號轉換為數字信號。采樣信號由IoA6輸入并直接送入緩沖器P_ADC_MUX_Data，在ADC自動方式被啟用后，會產生一個啟動信號，此時，RDY=0，DAC0的電壓模擬量與外部的采樣模擬比較，以盡快找出外部信號模擬量的數字量，A/D轉換的結果保存在SAR內。當10位A/D轉換完成時，RDY=1，此時，通過讀P_ADC_MUX_Data單元可以獲得10位A/D轉換的數據。其IRQ1中斷服務程序的流程圖如圖6所示。
圖6IRQ1中斷服務程序的流程圖
PID算法程序主要用于修正實際輸出的電流值和設定值的偏差，調節下一次的輸出值，使輸出更接近于設定值，提高精度。具體控制過程為單片機經A/D芯片讀出實際電流Ik，然后和設定的電流Is比較，得出偏差值Ek=Is-Ik，單片機根據Ek的大小，調用PID公式，計算出本次電流調節的增量Δik，然后根據前一次的D/A轉換后輸出電流Iq-1，計算出本次電流的輸出Iq。
離散增量PID的計算公式為
ΔIk=Kp[(Ek-Ek-1)+K1Ek+KD（Ek-2Ek-1+Ek-2）]
=Kp(Ek-Ek-1)+K1’Ek+KD’(Ek-2Ek-1+Ek-2)
式中，K1’=Kp.K1,KD’=Kp×KD，Ek為本次采樣時刻的電流誤差，Ek-1為上次采樣電流誤差，Ek-2為再次采樣電流誤差值。
為了測試系統運行的準確性和可靠性，將設定量與反饋量的進行測試對比，誤差在0.01％之內，并且運行穩定，達到了預期目的，還增添了特色的音頻播放設計。
