超級電容器是介于電池和傳統電容器之間的一種新型儲能器件，因其具有較高的能量密度和優良的循環充放電性能，在大功率儲能、電動汽車和不間斷電源方面具有較為廣闊的應用前景。目前超級電容器的主要研究方向?yàn)殡姌O材料的選擇、制備及組裝工藝等，而超級電容器的關鍵技術—電極材料的研究主要集中在金屬氧化物、活性炭材料和導電聚合物及以上三種材料的混合物上。因這幾種材料均具有較大的比表面積或易產生法拉第贗電容，使得以這些材料為電極組成的電容器具有較高的比電容和功率密度。由新型碳材料--碳納米管和過渡金屬氧化物（如二氧化錳、氧化鎳等）組成的電極，以其高比容、高功率密度和簡便的制取方式，在超級電容器電極的應用中顯示出了較好的前景。
實驗
1電極材料的制備
1.1碳納米管的活化處理
碳納米管一般是由為數眾多的芳香不定域碳原子組成的極端疏水的大分子，幾乎不溶于任何溶劑，并在溶液中較易聚集成束，這些特性限制了碳納米管本身所具有的作為電極材料的優良特性。所以在制備電極之前，材料的活化處理很重要，本文以強氧化性的20%硝酸溶液浸泡處理多壁碳納米管25min，可以充分浸潤碳納米管陣列，從而使離子嵌入碳層，產生利于電容性的孔結構。并能溶解由前軀體處理造成溶解在管上的鐵、鎳催化劑和其他酸溶性的雜質。
將活化處理后的碳納米管用6mol/L的KOH溶液逐步滴定到酸堿度為pH=7，放入干燥箱于150°C烘干至恒重備用。
1.2無定形二氧化錳粉末的制備
已報道二氧化錳的制備方法很多，有sol－gel法、電化學沉積法、熱分解法、液相共沉淀法以及低溫固相反應法等，其中液相法制備氧化錳是人們主要采用的方法，具有設備簡單、純度高、制備工藝因素可控等優點，但是制備的顆粒容易團聚[3]。本文采用高溫?zé)岱纸飧咤i酸鉀的方法制取二氧化錳，通過550°C密閉加熱KMnO4粉末2h，直至反映充分。經分析，通過熱分解制得的產物為無定形/晶體二氧化錳，具有較高的比表面積，可以作為超級電容器的電極材料。
2碳炭基復合電極的制備
2.1活性炭碳/碳納米管復合電極的制備
以乙炔黑為導電劑，將活性炭和活化處理后的碳納米管按三種不同的配比配制，使活性炭在電極中所占質量比分別為30%、45%、60%，乙炔黑占質量比為10%，經瑪瑙研缽研磨后混合均勻，加入異丙醇溶液充分潤濕，使粉末成漿料，并加入適量的PTFE作為粘結劑，在25°C室溫下，以超聲波均勻混合20min，再放入干燥箱中以100°C烘干直至漿料成半干狀態。然后以薄膜制備工藝，將材料壓制成0.2mm厚薄膜，再以10MPa壓力將薄膜壓制在金屬鉭箔集流體上。把上述三種不同配比制成的薄膜電極編號為A、B和C待測。
2.2活性炭/二氧化錳復合型電極的制備
以2.2.1所述的同樣方法，將質量分?jǐn)?shù)為60%的活性炭粉末與上述無定形二氧化錳混合，制成薄膜后壓制在鉭箔集流體上，將該電極編號為D待測。
復合型電極的性能測試
1循環伏安測試
采用三電極體系，即由上述電極作為工作電極，氯化亞汞作為參比電極，大面積鉑黑電極作為輔助電極組成三電極系統。電解質采用6mol/L的KOH溶液，掃描速度為2mV/S，電位范圍為-0.4V~+0.6V。
2交流阻抗譜測試
以玻璃纖維布作為隔膜，6mol/L的KOH溶液作為電解質，將上述復合型電極組成模擬對稱實驗電容器。以2mV正弦交流信號為測試信號進行阻抗譜測試。測試信號的頻率范圍是0.01Hz~100kHz。
3恒流充放電測試
將上述實驗電容器在2mA電流下恒流充放電，電位范圍為0V~0.9V，測量復合電極組成實驗電容器的充放電性能，復合電極材料的比容可由下式得出：
其中，Cp為超級電容器的比電容，單位為F/g；I為充放電電流，單位為A；ΔV為放電過程中的電位差，單位為V；Δt是放電過程中的時間差，單位為s；m為兩個對稱電極上電極活性物質的質量和，單位為g。
[page]
4電極材料的物理性能測試
用JEOL型掃描電子顯微鏡測試上述電極材料的微觀結構和表面形貌，旨在從微觀角度測試電極材料的多孔性特征和導電性的強弱。
結果與討論
1電極材料的物理性能
圖1(a)和為碳納米管活化前后的掃描電鏡圖，可以看出經過硝酸活化后的碳納米管具有活化前所不具有的短程網絡結構，活化前的長程鏈狀結構被打斷，而且外層管壁較活化前變得粗糙，形成了更好的交織纏繞的結構，從而更有利于電解液離子的吸附與脫附，增加了相應的比表面積。同時酸化的處理過程給碳納米管也接上了豐富的活性官能團，如羥基，羧基及羰基等。這些活性官能團的附著有利于提高碳納米管的導電性。
圖2是活性炭/二氧化錳復合電極的SEM圖。從圖中可以看出，電極具有疏松的表面孔結構，這種特有的結構可以為在電極表面發生的雙電層反應和法拉第贗電容反應提供良好的環境。
2復合電極的電容特性

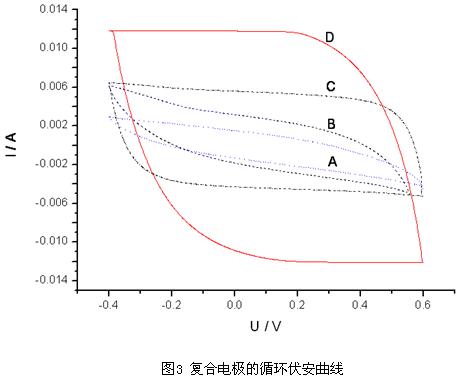

圖3是上述復合電極的循環伏安曲線。可以看出，復合電極表現出了良好的可逆性，具有明顯的電容特征。比較電極A、B和C可知，隨著碳納米管含量的增加，循環伏安曲線所包圍的面積逐漸減小，電容量也逐漸減小。這是由于碳納米管雖然是一種高比表面積的材料，但是在雙電層電容中，碳材料主要是通過可逆的吸附電解液離子在電極表面形成的雙電層來完成儲能過程，雙電層的厚度取決于離子半徑和電解液的濃度。而碳納米管的內徑一般在20nm~60nm之間，此范圍內較小的內徑對于電解質離子來說進入困難，所以導致微孔只對材料的比表面積做出了貢獻，并沒有對電容的提高起到應有的效果[5]。而活性炭的孔徑比碳納米管大，有利于電解質離子在其表面的吸附與脫附，從而復合電極隨著活性炭含量的增加，循環伏安曲線所覆蓋的面積也相應增加。
比較電極C和D可知,當二氧化錳和碳納米管所占質量分?jǐn)?shù)均為30%時，由活性炭/二氧化錳組成的復合電極的循環伏安曲線包圍的面積要大于由活性炭/碳納米管組成的復合電極的循環伏安曲線面積。而且在掃描CV曲線的范圍內沒有出現氧化還原峰，這說明在掃描電位內，氧化還原反應均勻的進行。同時，在活性炭/二氧化錳復合電極上形成的雙電層電容和在電極-電解液界面發生活性物質的氧化還原反應而產生的法拉第贗電容，兩種電容復合從而提高了電極的比容。
[page]

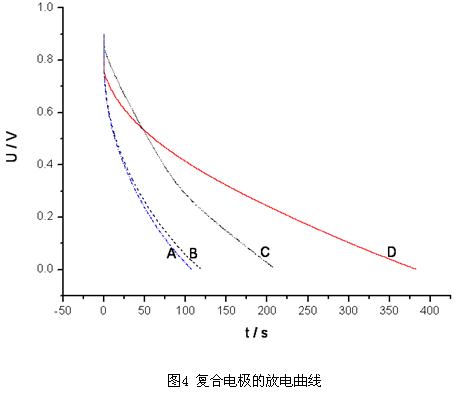

圖4給出了各電極在恒定電流為2mA的情況下的放電曲線，可以看出各電極均具有良好的線性放電性質。由公式(1)計算得出A、B、C和D四種電極材料的比電容分別為51.3F/g、56.2F/g、93.2F/g和126F/g。由上節分析可知，雙電層和法拉第贗電容的共同作用，提高了活性炭/二氧化錳復合電極的容量，同時也表現出了良好的放電特性。在對電容容量的貢獻上，二氧化錳的作用要優于碳納米管。
3復合電極的阻抗特性

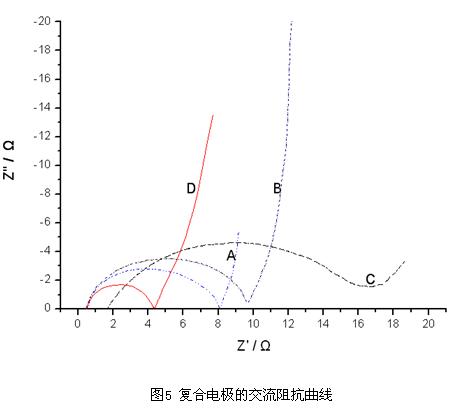

圖5為復合電極的交流阻抗譜圖。復合電極的內電阻主要是由電極材料與鉭箔集流體之間的接觸電阻、電子電阻及離子電阻等構成，在高頻區的阻抗圓起始點反映了電容器等效串聯電阻的大小，而阻抗圓的半徑某種程度上又反映了傳遞電阻。由圖5可以看出，D電極表現出了良好的阻抗特性。這是由于活性炭基體為沉積其上的二氧化錳提供了一個導電性良好的網絡，當二氧化錳的含量在30%（質量分?jǐn)?shù)）時，電容的等效串聯電阻為0.405Ω。同時，對于理想電極而言，阻抗的復平面應該是垂直于實軸的直線，盡管對D電極來說，在低頻區看到了明顯的電容特性，但仍偏離了理想電容的特性。這是由于活性炭孔徑分布不均勻，2mV的交流信號在同樣頻率下的滲透情況不同，電解液離子較易滲入大孔，而對小孔，微孔則較難滲入，造成了頻率分散，而這也是在低頻范圍內電極的阻抗行為偏離理想直線的主要原因。
此外由圖5也可以看出，當電極中碳納米管的含量增加時，傳遞電阻呈現遞減的趨勢。這是由于碳納米管在導電性上具有活性炭不可比擬的優點：碳納米管可以看成是六邊形的石墨層在空間通過360°卷曲而成，隨著在電極中含量的增加，碳納米管交織纏繞的程度增大，為電解液離子提供了良好的導電通道。因此，隨著含量的增加，阻抗圓的半徑減小，使得復合電極材料的阻抗特性越好。
以碳材料作為基體的超級電容器具有高比容和高功率特性。通過探討電極材料的配比時發現，當復合電極由30%的二氧化錳、60%的活性炭粉末和10%的乙炔黑導電劑組成時，若采用6mol/L的KOH溶液作為電解液，電極的比容達到126F/g，內阻為0.405Ω，具有良好的循環伏安特性和充放電特性，滿足了高功率放電的要求。此外，碳納米管的導電性優于活性炭粉末，復合電極中碳納米管含量的增加，較好的改善了電極的阻抗特性，但是同時由于其微孔比例較大，有部分表面積沒有參與雙電層反應，是實際意義上的無用表面積，從而降低了電容容量。因此得出結論，經上述優化配比構成的超級電容器，是一種性能優良的新型儲能器件，在脈沖功率電源，電動汽車領域能發揮較好的電源釋能作用。
