現在，純電動汽車的應用研究轉向了以公交車為主的定點、定向運行車輛和社區用車及特定用途的微型車。這類車輛具有一些共同的特點，比如都是由機構管理，在特定區域運行，車速不高。我們可以針對這些特點對車輛的設計和管理進行優化，以降低成本和提高性能，抗衡傳統內燃機型汽車，還有一點就是創建節能和環保形象，這對機構和企業來說是重要的。
項目和系統介紹
高爾夫球車屬于一種特定用途的微型車，它在高爾夫球場地上運行，駕乘者目的不同以及場地的路況降低了對車輛續駛里程但對驅動系統動力性能卻提出了相對較高的要求。眾所周知，高爾夫場地高低起伏，這要求高爾夫球車驅動電機具有優良的過載性能；車速不高，意味著高爾夫球車驅動電機不需要很寬的調速范圍。要滿足這些要求，使用永磁無刷直流電機（BLDC）顯得再好不過：在很大負載范圍內，BLDC都能獲得極高的效率，只要它的轉速仍然在基速以下。再者，它堅固，運行可靠，調速簡單，而且若能改善位置傳感器件的可靠性，它在整個運行壽期內免維護，這使它的吸引力更為出眾[2]。
我們考察了多種同類型（雙座）電動高爾夫球車，它們都采用傳統直流電機，多采用他勵方式，電機的額定功率從2～3kW不等，均裝備鉛酸型蓄電池，最大容量有150AH，名義續駛歷程為150km，在改裝前對我們的原型車輛進行了測試，其最高效率不超過70%。但有一個很重要的共同點：他們的動力電壓等級均為48V，這個值的確定也許是來源于通信電源系統，也許是考慮到安全電壓的要求，但無論如何這已經成為事實上的標準。它制約我們整個驅動系統的建立。
系統設計的關鍵點和難點
既然BLDC有很多優點，人們當然有理由將其應用到高爾夫球車這類微型車當中去，但為什么世面上現有的電動高爾夫球車均采用傳統直流電機呢？答案或許很多，有兩點卻始終跑不掉，那就是成本和可靠性。先說成本，具有相近參數的BLDC比傳統直流電機價格高，主要是永磁體貴，不過現在永磁體的價格呈下降的趨勢[3]；他勵直流電機的驅動要求主電路為三個橋臂，但有兩個橋臂位于勵磁回路，容量較小，而BLDC的驅動要求主電路為三相橋式驅動電路，它們身上均流過電樞電流，這大大增加了功率開關器件的投入。再說可靠性，采用霍爾位置傳感器來檢測電機轉子位置以指導功率器件進行適當?shù)膿Q相，成本低，檢測電路簡單，但可靠性低[4]。當然，即便采用其他類型的傳感器可靠性也高不到哪去，個人認為這跟傳統直流電機的電刷和換向器一樣讓人頭痛。這些問題怎么解決，以及一些其他電機驅動系統都具有的共性問題，我在下面的內容中進行闡述。
較低的電壓等級帶來應對大電流的挑戰
在設計的最大功率下功率開關器件處理的電流峰值將達到100A。大電流將對因器件布置所帶來的寄生參數、分布電感等問題提出嚴苛的要求，當然還有散熱。同等情況下，BLDC的驅動需要更多的功率開關器件，但我們?nèi)匀幌Ｍ懿辉黾涌刂破鞯捏w積。由于成本所限，不可能采用性能優良但價格昂貴的集成或智能功率器件（IPM），唯一可能的是盡力改善散熱條件以減少功率MOSFET的數量。在這里我們引進了一種稱為“鋁基覆銅板”的散熱方式[5]，靈感來源于IPM，在這類功率器件中，功率晶元甚至沒有進行封裝就直接表面貼裝在鋁基板上。接著我們還發現它在高強度LED光源、汽車點火系統等場合也多有應用。通過采用該散熱方式，我們成功將原本七個一組并聯減少到三個一組并聯，效果讓人欣喜。采用表面貼裝的方式，功率開關器件的引腳寄生電感也可大大縮小，可謂一舉兩得。
關于多管并聯的均流問題，利用最差狀態[6][7]（WorstCase）方法對多管并聯的穩態均流問題進行分析，我們以此來確定多管并聯時所采取的降額因子；但影響動態均流問題的因素過多，不便分析，從統計角度來分析多參數的影響是一個值得思考的方向。
力矩控制策略帶來“閉環失效”問題
采用力矩控制策略來實現高爾夫球車驅動系統的控制，優點有很多諸如起動轉矩大、響應迅速、限流效果好等。但力矩控制策略帶來“閉環失效[8]”問題：由于設計的驅動系統具有一倍的過載能力，當負載力矩始終無法達到油門踏板給定力矩時，油門踏板踏位處于負載力矩值與最大給定力矩值之間的任何變動不會對車輛的運行狀態造成絲毫的改變。這與傳統內燃汽車的驅動響應相異。
在大量的實際調試中，我們小組總結出了一種行之有效的方法：這個思路非常簡單，即讓油門踏板踏位不僅對應力矩的給定量，還將與電機繞組最大給定線電壓相對應。此時，油門踏板踏位的任何改變必然導致最大給定線電壓的改變也必然將改變電機的轉速。這可以從無刷直流電機的調壓調速特性得出。這里我稱其為“最大力矩控制策略”。對應不同類型的電機，該策略可能要做必要的調整。
[page]
簡單而新穎的無位置傳感策略
在全速度范圍內尋找一種可靠的低成本的無位置傳感器位置獲取策略顯得非常重要。得益于永磁無刷直流電機的工作特性——只需要離散的位置信號，以及相繞組之間的互感耦合效應，我們研究小組已經開發出一種稱之為“間接電感法”的無位置傳感器算法。通過分析我們發現在互感耦合效應會導致PWM調制的有效和無效期間相端電壓的差與轉子位置成一固定的關系。理論上分析，只要電壓傳感器件的精度達到要求，都可以得到可靠的位置信息。在低速范圍內，這種方法顯得更為有效，可以有效彌補反電動勢法的不足以獲得全速度范圍內的轉子位置信息。由于進度上的關系，該方法在本設計中沒有體現，目前該策略的算法實現還在有條不紊的進行。
Microchip芯片的特點及其在項目中的應用
主控制芯片是控制系統的核心，它提供給逆變器驅動信號、對功率驅動保護進行處理、實時采樣轉換電流等模擬信號、采集位置信號、通過開關量輸入輸出接收外部信息或者對外部進行控制、通過CAN總線與外部其它系統交換信息、對各種信息進行分析處理、協調各部分的工作等。
本設計所描述的電動高爾夫球車永磁無刷直流電機驅動系統采用的主控制芯片dsPIC30F4011即來自Microchip公司，它專為電機控制領域設計。dsPIC30F芯片被稱為具有DSP功能的MCU，既具有控制功能強，而又有DSP的數字信號處理強的特點，這些特點使它比一般的DSP硬件開發電路更簡單更便宜，而比同檔的單片機更能適應數字信號處理的要求。在控制器的設計中，主要使用了芯片的如下外圍模塊資源[9]：
①電機控制PWM模塊（MCPWM）：PWM工作于中間對齊方式，調制頻率選擇為10kHz，文獻[4]認為該頻率可使能量密度、噪聲及電磁干擾同時達到最優；輸出配置為獨立模式，且利用特殊事件觸發器SEVTCMP使A/D采樣在占空比有效的中間時刻同步，該時刻被認為具有最小的地線耦合干擾，有望獲得準確的模擬量值；
②8路10位高速A/D轉換通道（AD）：用來在每個PWM周期中同時對母線電壓、兩組油門給定、兩組剎車模擬量信號、兩相電流、鋁基板溫度8個信號進行采樣，且采樣與PWM時基同步；
③電平變化中斷（CN）：來自電機霍爾傳感器的位置信號發生電平變化時會產生電平變化中斷，在電平變化中斷服務子程序中，實施電機換相、辨別電機轉向以及計算轉速；
④定時器4（TMR4）：定時器4工作于周期計數模式，以記錄相鄰兩個電周期發生的間隔，用來計算轉速；
⑤控制器局域網絡（CAN）模塊：將關于電機和車輛的部分信息通過CAN通信送至上位儀表(液晶顯示器)，并可接受來上位儀表的指令(觸摸屏)。
即便是初學者，你也會發現Microchip的開發平臺極易上手，他的集成開發環境完全免費，也有一些價格低廉的在線調試工具如ICD2，當然要進行系統的開發，還需要一塊目標板。再加上RISC的采用，你會發現即便采用匯編語言編程也一樣輕松，當然我在設計中采用的還是C語言，某些需要高質量目標代碼的地方采用了嵌入行內匯編的這種混合編程方式以達到代碼質量和效率的平衡。
Microchip的技術支持非常出色，網絡資源相當豐富，特別在電機控制領域，種類齊全而且更新速度快，且其中相當多的一部分應用筆記有對應的中文版本，這對初學者來說是一筆寶貴的財富，在設計之前很好的掌握它們可以起到事半功倍的效果。但有一點瑕疵的是我發現不同技術支持工程師編寫的應用筆記或示例中的源代碼風格迥異，有一些注釋也不是很規范，還是統一一下的好。

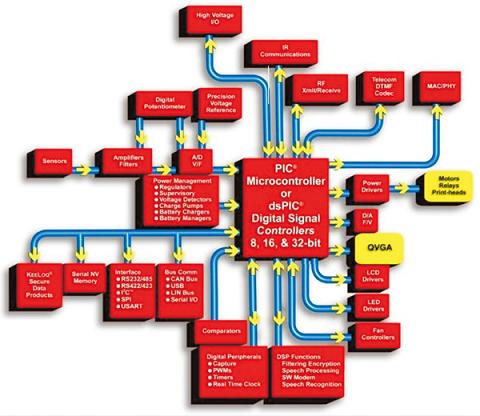

圖1產品選型指南
我們以圖1來示意Microchip豐富的產品線，包括有8、16、32位MCU和DSC，模擬器件和接口產品、存儲器及射頻器件等。在各個產品系列中都有非常優秀的產品。在設計中，除了主控制芯片采用了Microchip的dsPIC30F4011，還使用了CAN網絡的總線驅動器MCP2551和軌到軌運放MCP604。利用CAN來與上位液晶顯示儀表通信，向其傳送車輛的狀態信息并可以接受該儀表的指令以改變控制參數或響應控制指令；MCP604構成了模擬量檢測、有源濾波單元的主體；系統中的過溫和過流硬件保護信號也是來自于MCP604內部運放構成的比較器的輸出，這些輸出信號通過線或連接至dsPIC30F4011的功率驅動保護引腳（FLTA）。
對于MOSFET的驅動器件，我們曾一度準備采用TC4431，但它只是一個單端驅動器，這就需要獨立的電源為高端的驅動器件供電。為了降低成本，我們只設計了一路15V電源，最終選擇了IR公司的IR2181，利用自舉電容為其高端MOSFET驅動器件供電。當然，Microchip的電源管理器件也非常好用，且網站上有完整的電源管理方案，在下一步的設計中，計劃完善驅動系統的電池管理系統，以提高車輛的續駛里程和延長電池使用壽命。
