- 如何測試評估太陽能電池和電池板的電氣性能
- 內阻、電壓和絕緣耐壓的測試
- 電池板接點的測試
- 太陽能電池直流大電流的充放電量和功率
- 溫度與太陽能電池和電池板電氣特性相關
- 評估太陽能電池和電池板發電質量
1、 測量太陽能電池和電池板內阻和電壓的測試
通過電池內阻測試儀（交流微電阻計3560、3561）高速、高精度、穩定的測量，能滿足電池老化試驗時微小電壓變化的測量
2、 電池板接點的測試
電池板是由小塊電池板連接組成，這時會需要電池與電池連接節點進行阻值的測試，我們可以提供3541直流微電阻計進行測試。
3、 太陽能電池直流大電流的充放電量和功率
通過設定累計時間，把功率計整流方式設定為DC進行累計，來得到太陽能電池充放電電量和功率的情況。我們的AC/DC單相功率計3334、3334-01就可以進行此測量

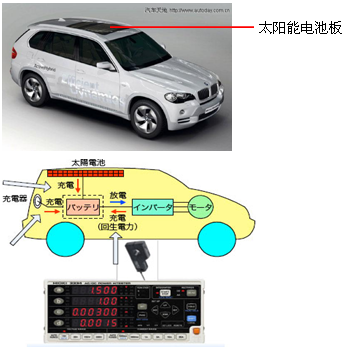

如，車用太陽能電池動力車，車上的太陽能電池的能轉換成多少電量，就影響到一輛車能行駛多久，所以測試充放電量以及功率是非常關鍵的。
4、 評估太陽能發電用功率調節器的能效
功率調節器→將直流轉換為交流的裝置*
*光電系統–功率調節器–測量能效步驟

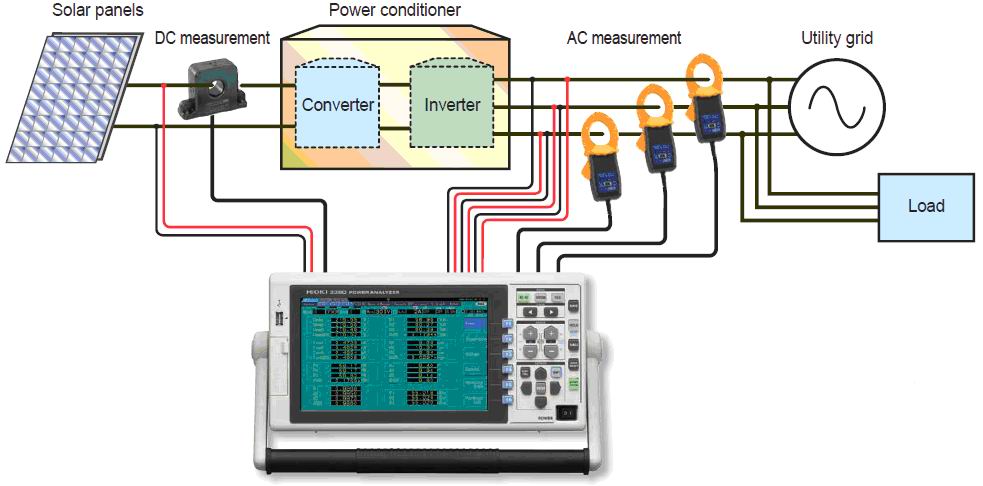

光電系統測量功率調節器的能效
能效=輸出/輸入
根據上圖所示，通過功率分析儀3390（4通道）即可直接查看如下電參數：
- ? 初級 (DC)
- ? 電壓、電流、功率、脈動率 (僅JIS)
- ? 次級 = 輸出 (50/60Hz 或 DC)
- ? 電壓、電流、功率、功率因數、畸變率、脈動率 (用于 DC 輸出，僅 JIS)
- ? 整體評估初級和次級
- ? 效率、損耗
[page]
8870-21便攜式存儲記錄儀
- ? 手持式，操作簡單
- ? 同時直接測量2路模擬信號（如電壓或電流）
- ? 高速采樣
- ? 高速采樣
- ? 多通道同時記錄，模塊功能豐富
5、溫度與太陽能電池和電池板電氣特性相關

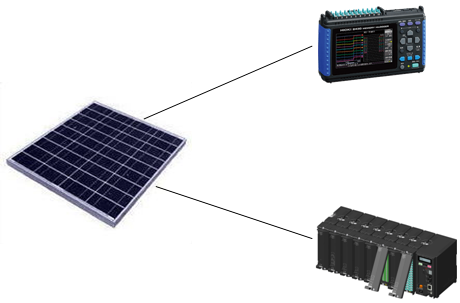

溫度對太陽能電池和電池板影響非常大，會直接影響電池或電池板的輸出功率。所以需要測量溫度的同時測量參考電池。用參考電池來標定太能電池或電池板施加的光源效率。84300-21更能體現便攜性，由于有電池的提供，更適合現場簡易排故，8430比較適用于實驗室等現場。
- ? 高速→最快10ms周期
- ? 多通道→最多可達600通道（全通道同時10ms/S）
- ? 高耐壓，絕緣性好，抗干擾性好
- ? 模塊豐富→溫度/電壓單元8948；通用單元8949；數字/脈沖單元8996；報警單元8997
- ? 手持式、操作簡單
- ? 10通道、10ms（全部通道同時使用采樣率可達10ms）
- ? 高清顯示屏，記錄數據同時，在本機監測趨勢圖
6、太陽能電池的絕緣耐壓測試
在直流電壓耐壓測試中，能夠設定符合根據PV系數電器安全性檢查要求的電流值。
短路的太陽電池模塊的輸出端子連接到直流絕緣測試器的正極。把模塊的金屬裸露部分連接到測試機的負極。
- ? 絕緣耐壓測試儀3153，可在實驗室內直接測試
- ? 絕緣電阻計3455-20，便攜式絕緣測試儀，可測得TΩ級別的產品
- ? 超絕緣計SM、DSM系列，可用于測試太陽能電池薄膜，光電轉化率評估，測試等級可達10的16次方Ω
無論任何能源形勢，所發送的電，都需要查看其電能質量。其中包括電壓、電流、頻率偏差以及諧波等等。當然，太陽能電池以及電池板在這方面同樣需要查看電源品質，這時可以通過相關的電能質量分析儀來監測。
通過3197、3196電能質量分析儀可以查看相關的電源品質，以及從設備流回到電網的情況。
