恒流驅動和提高LED的光學效率是LED應用設計的兩個關鍵問題，本文首先介紹大功率LED的應用及其恒流驅動方案的選擇指南，然后以美國國家半導體(NS)的產品為例，重點討論如何巧妙應用LED恒流驅動電路的采樣電阻提高大功率LED的效率，并給出大功率LED驅動器設計與散熱設計的注意事項。
驅動芯片的選擇
LED驅動只占LED照明系統成本的很小部分，但它關系到整個系統性能的可靠性。目前，美國國家半導體公司的LED驅動方案主要定位在中高端LED照明和燈飾等市場。燈飾分為室內和室外兩種，由于室內LED燈所應用的電源環境有AC/DC和DC/DC轉換器兩種方式，所以驅動芯片的選擇也要從這兩方面考慮。

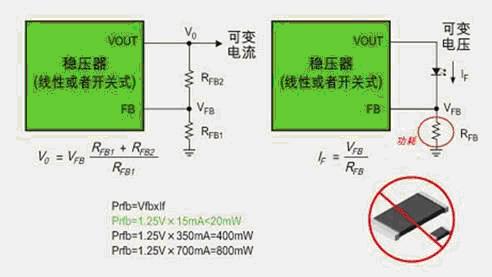

圖1：利用DC/DC穩壓器FB反饋端實現從恒壓驅動(左圖)到恒流驅動(右圖)的轉換。
1.AC/DC轉換器
AC/DC分為220V交流輸入和12V交流輸入。12V交流電是酒店中廣泛應用的鹵素燈的電源，現有的LED可以在保留現有交流12V的條件下進行設計。針對替代鹵素燈的設計，美國國家半導體LM2734的主要優勢是體積小、可靠性高、輸出電流高達1A，恰好適合鹵素燈燈口直徑小的特點。
取代鹵素燈之后，LED燈一般做成1W或3W。LED燈與鹵素燈相比有兩大優勢：(1)光源比較集中，1W照明所獲得的亮度等同于十幾瓦鹵素燈的亮度，因此比較省電；(2)LED燈的壽命比鹵素燈長。
LED燈的主要弱點是燈光的射角太窄，成本相對較高。但從長遠來看，由于LED燈的壽命較長，所以還是具有非常大的成本優勢。220VAC/DC轉換器(例如LM5021)主要鎖定舞臺燈和路燈市場。
圖2：在FB反饋端和RFB之間放置一個運算放大器以降低功耗。
[page]
2.DC/DC轉換器
目前，LED手電筒占據了DC/DC轉換器的絕大部分需求量。手電筒采用的LED功率基本上是1W，供電方式包括鋰電池和鎳鋅電池、堿性電池等。3W手電筒的應用一直還存在一些難點，因為3WLED燈本身需要散熱，散熱裝置的體積大，從而在一定程度上削弱了LED燈體積小的優勢。此外，由于3WLED燈的電流高達700mA，一次充電后的電池使用時間縮短。盡管如此，對于上述應用國家半導體提供LM3475、LM2623A和LM3485等方案。
礦燈也是LED燈的主要應用領域之一，它屬于特種照明行業，需要專業的認證標準，中國對LED在礦燈領域的應用一直都很重視。目前，LED設計行業存在對特種行業的需求認識不足的問題，設計中常采用一些不切實際的、新奇的設計方案。例如，將LED燈和電池一起嵌入頭盔，卻沒有考慮到礦燈特殊使用環境的各種需求，這可能是造成LED在礦燈市場的應用一直沒有打開局面的重要原因。
對于礦燈LED應用，美國國家半導體提供了豐富的DC/DC穩壓器產品，包括LM3485、LM3478和LM5010。已經用戶采用一顆1W的LED燈，周圍再放6顆普通的高亮度LED燈，構成一種具有特殊閃爍功能的礦燈。
總而言之，LED燈在燈飾和特種照明行業有著廣泛的發展前景，國家半導體為此提供完整的LED驅動解決方案。

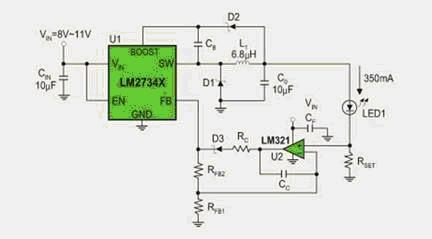

圖3：基于LM2734的恒流驅動電路。
高效的恒流驅動電路
恒壓供電的基本電路(圖1左)采用反饋電阻RFB1和RFB2，當負載電流發生變化時，VFB也隨之變化，DC/DC穩壓器通過感知VFB的變化，使輸出電壓維持在一個固定的電平：
V0=(VFB*(RFB1+RFB2))/RFB1(1)
在圖1右邊電路中，DC/DC穩壓器的FB是高阻輸入端，流經LED的電流IF為：
IF=VFB/RFB(2)
為保持IF恒定，DC/DC穩壓器感知VFB，然后調整LED正端電壓，使流經LED的電流保持恒定。這就是利用DC/DC穩壓器FB反饋端實現恒壓到恒流轉換的原理。
一般來說，DC/DC穩壓器對VFB的變化有一個感知的范圍，一旦LED選定，其工作電流IF的大小也就確定了，所選的電阻要保證VFB落在DC/DC穩壓器容許的范圍內。
以VFB等于1.25V為例，假設IF分別為15mA、350mA和700mA，采樣電阻的功耗將分別小于20mW、400mW和800mW。對于1W的LED來說，采樣電阻的功耗分別占到總電源消耗的2%、40%和80%。因此，采樣電阻的設計對提高LED的功效至關重要，它應該選取盡可能小的數值。

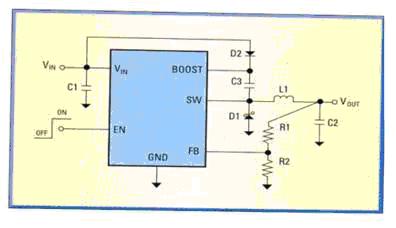

圖4：從采樣電阻直接獲取反饋電壓的設計。
由于直接將RFB連接FB端會造成RFB的功耗過大，所以在FB端和RFB之間放置一個運算放大器，以放大RFB采集到的電壓VTAP(圖2)。
IF=VTAP/RFB=(VFB/RFB)*(1+RF/RI)(3)
通常，1W大功率LED的典型工作電流為350mA，如果選擇RFB等于1歐姆，則RFB的功耗為：
PRFB=I2*R=0.352*1=0.12W(4)
考慮運算放大器本身的功耗，RFB及其附屬電路的功耗大約為1WLED功率的12%。這樣就能在確保LED獲得恒流供電的同時，將RFB的功耗降低到可以接受的水平，從而使LED兩端的電壓盡可能大，流經的電流也盡可能大。國家半導體按照這個原理工作的穩壓器有LM2736和LM2734。
LM2734是1A降壓型穩壓器。基于LM2734的恒流驅動電路(圖3)利用LM321運算放大器獲取采樣電阻Rset上的電壓，結合其它電阻和電容就可以構成一個完整、高效率的大功率LED恒流驅動電路。在實際使用中，有些LED恒流驅動電路可以直接從采樣電阻獲取反饋電壓，如圖4所示。
圖3中采樣電阻Rset決定了恒流驅動電路的設計，而且對整個系統的效率有重要影響，因此仔細設計Rset對節省能源至關重要。圖3和圖4的詳細設計文件請向國家半導體當?shù)厥跈喾咒N商索取。
一般來說，如果要求LED驅動電流的變化不超過標稱值的5%至10%，那么采用精度為2%的電阻就足夠了。LED驅動電流的典型波動范圍是正負10%。由于采樣電阻消耗的功率較大，應避免使用功率較小的貼片電阻。此外，LM3478方案適用于多個大功率LED的恒流驅動，而基于LM5021的恒流驅動設計方案則針對220VAC/DC轉換器的應用。
[page]
恒流驅動與散熱的考慮
就電子系統設計而言，工程師在設計LED恒流驅動電路時首先要了解LED的恒流參數。目前LED芯片的制造商很多，國內外LED的差異主要在于相同電參數的情況下，流明數可能不同，因此設計工程師要清楚地認識到LED功率并不是決定發光效率的唯一參數。例如，同樣是1W的LED，有的LED可以達到40流明的亮度，而有的只能達到20流明的亮度，這是因為LED光學效率還取決于材料和制作工藝等諸多環節。
有些設計工程師為提高發光效率而采取加大驅動電流的辦法，例如，對于同一顆1WLED，加大驅動電流后，亮度可以從20流明提高到40流明，但是LED的工作溫度也相應升高了。一旦溫度超過LED的限溫點，就會影響LED的壽命和可靠性，這是設計恒流驅動過程中需要注意的重要問題。
此外，LED照明系統的光學效率不僅僅取決于LED恒流驅動方案，還與整個系統的散熱設計密切相關。為縮小體積，某些LED恒流驅動系統將LED驅動電路與散熱部分貼近設計，這樣容易影響可靠性。
一般來說，LED照明系統的熱源基本就是LED燈本身的熱源，熱源太集中會產生熱損耗，因此LED驅動電路不能與散熱系統緊貼在一起。建議采取下列散熱措施：LED燈采用鋁基板散熱；功率器件均勻排布；盡可能避免將LED驅動電路與散熱部分貼近設計；抑制封裝至印刷電路基板的熱阻抗；提高LED芯片的散熱順暢性以降低熱阻抗。

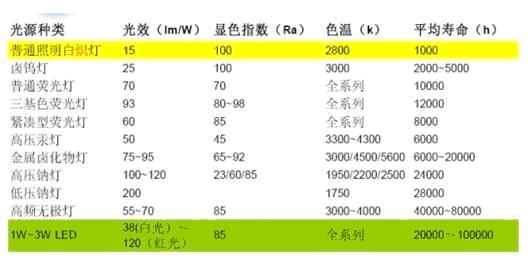

表1：大功率LED在壽命上具有很大優勢。
新應用對驅動器的要求
大功率LED被稱為“綠色光源”，將向大電流(300mA至1.4A)、高效率(60至120流明/瓦)、亮度可調的方向發展。
由于大功率LED在壽命上具有很大優勢(表1)，所以發展前景非常廣闊，其中最被看好的照明應用是汽車、醫療設備和儀器儀表及其它特種照明環境。但這些應用對LED驅動系統設計也提出了新的要求，包括：輸入電壓范圍一般要求為6V到24V；具有沖擊負載保護、反相和過壓保護；待機功耗非常低；低帶隙基準以減少電流檢測損耗以及具有PWM調整亮度的功能等。
針對這些需求，美國國家半導體公司提供了全系列LED驅動器設計方案(見表2)，可以為用戶提供全面的LED驅動器解決方案。
LED照明系統需要借助于恒流供電，目前主流的恒流驅動設計方案是利用線性或開關型DC/DC穩壓器結合特定的反饋電路為LED提供恒流供電，根據DC/DC穩壓器外圍電路設計的差異，又可以分為電感型LED驅動器和開關電容型LED驅動器。電感型升壓驅動器方案其優點是驅動電流較高，LED的端電壓較低、功耗較低、效率保持不變，特別適用于驅動多只LED的應用。在大功率LED驅動器設計中，主要采用開關電容型LED驅動方案，其優點是LED兩端的電壓較高、流過的電流較大，從而獲得較高的功效及光學效率。先進的開關電容技術還能夠提高效率，因而在大功率LED驅動中應用廣泛。

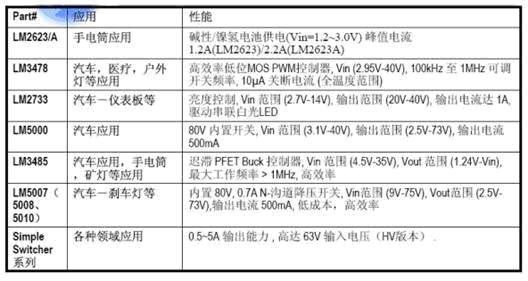

表2：美國國家半導體的LED驅動器解決方案一覽表
大功率LED照明技術有著廣闊的發展前景，因而受到普遍的關注和投資者的追捧。現階段，由于LED芯片設計和制造技術及材料等諸多因素的限制，它暫時還不能完全取代傳統的白熾燈，因而人們更為關注大功率LED在特種照明中的應用。
