【導讀】本應用筆記介紹了 PolyZen 器件在 LED 應用中提供 EOS 保護的功能。本文指出，PolyZen 器件有助于降低 EOS 能量水平、降低復雜性和成本、提供多功能可復位保護、提供節省空間和成本的替代方案。
本應用筆記介紹了 PolyZen 器件在 LED 應用中提供 EOS 保護的功能。本文指出，PolyZen 器件有助于降低 EOS 能量水平、降低復雜性和成本、提供多功能可復位保護、提供節省空間和成本的替代方案。
介紹
隨著當今對提高節能和降低功耗的需求不斷增長，發光二極管（或 LED）已成為下一代照明應用的解決方案。因此，人們越來越關注如何防止 EOS（電氣過應力）事件造成的損壞，具體而言，EOS 是指 LED 應用可能遭受的任何不良電壓、電流或功率。
當 EOS 事件超過設計規范的要求時，LED 應用很容易受到損壞。EOS 事件通常是短暫的；意味著它們發生的時間很短，通常小于一秒，并且通常被稱為尖峰（例如，電流尖峰或電壓尖峰）。然而，EOS 事件可能是性的，例如將電池向后插入電池供電的 LED 手電筒中。任何單個 EOS 事件，無論持續時間長短，或任意數量的事件，都有可能對 LED 造成損壞。這種損壞可以表現為立即故障，也可以表現為 EOS 事件后數小時內發生的故障。
PolyZen 集成方法
PolyZen 器件集成了精密齊納二極管和 PolySwitch PPTC（聚合物正溫度系數）器件，并通過熱粘合方式實現。本質上，PolyZen 器件提供了熱保護齊納二極管，該二極管在單個封裝中提供多種優勢。PolyZen 系列產品包括兩個器件系列，部件號以“LS”和/或“CE”結尾。每個系列都提供不同齊納電壓 (Vz)、PPTC 保持電流 (IHOLD) 和輸入電壓額定值 (Vintmax – 稱為 VIN) 選項的組合。這一系列選項為設計人員提供了多種器件，可用于需要過流/過壓保護的各種實際應用。PolyZen 產品原理圖和相關術語定義如圖 1 所示。
PolyZen 產品原理圖及相關術語定義
PolyZen 器件可用于空間受限的設計。其熱保護精密齊納二極管可以幫助保護電子設備免受電壓瞬變、反向偏置、過流和電源使用不當引起的故障。主要優點包括多個器件的可用性、小外形尺寸、單個表面貼裝元件、可復位性以及提供超越分立器件性能的多功能保護。
PolyZen 設備：它是如何工作的
當使用 PolyZen 器件的應用中發生過壓故障時，該器件的齊納二極管和 PPTC 協同工作以幫助提供保護。發生保護的原因是，當齊納二極管接近鉗位電壓時，齊納二極管中流動的電流會導致其溫度升高。由于 PPTC 是熱粘合的，因此它也會暴露在溫度升高的環境中。這會導致其跳閘或進入高電阻狀態。該器件的 IOUT 和 IFLT 將大大降低，不僅可以保護 PolyZen 器件，還可以保護下游電子器件。
當齊納鉗位時，無論二極管是正向偏置還是反向偏置，都會發生過壓故障保護。TE 電路保護在 PolyZen 器件中采用精密齊納二極管，因為它能夠允許任一方向上的電流流動。

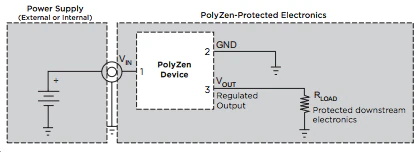

圖 2 顯示了通用 PolyZen 器件的應用框圖。
PolyZen 器件的典型應用框圖

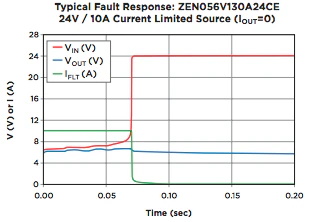

圖 3 顯示了特定 PolyZen 器件的典型故障響應。在此示例中，PolyZen 器件（部件號 ZEN056V130A 24CE）集成了 5.6V 齊納二極管 (Vz)、1.3A IHOLD PPTC 和 24V VIN（指定為 Vintmax 但縮寫為 VIN）。VIN接24V、10A限流電源，IOUT=0。當故障電流在 24V 過壓 (VIN) 故障下流經系統時，PolyZen 器件的精密齊納二極管將輸出電壓鉗位在齊納鉗位電壓 Vz (~5.6V)，以保護負載電路。同時，PPTC 器件跳閘，切斷電流，以幫助保護齊納二極管以及整個電路。
PolyZen 設備的典型故障響應
LED 應用中的 EOS 故障
LED 應用中可能出現 EOS 故障的典型情況包括電源輸出不穩定、過壓/過流條件產生的噪聲、組件退化以及熱插拔應用中的浪涌電流。
如前所述，EOS 故障通常是暫時性的，但也可能是性的。基本上，當電壓或電流尖峰的能量（即EOS故障）超過LED的指定設計值時，LED可能會被損壞。EOS 故障可能會導致 LED 立即損壞，或者在某些情況下，僅在 EOS 事件存在一段時間后才會導致故障。
