【導讀】GB 50034-2013《建筑照明設計標準》第3.1.2條規定：照明分為正常照明、應急照明、值班照明、警衛照明和障礙照明，其中應急照明包括疏散照明、備用照明和安全照明。目前，火災應急照明在建筑工程中廣泛應用。火災應急照明在不同的工程中有不同的設計方法，在同一工程中也存在不同的設計方法。
在民用建筑中所涉及到的火災應急照明主要包括疏散照明和備用照明。
疏散照明采用的燈具分為疏散照明燈和疏散指示照明燈，疏散指示燈又分為疏散標志燈和安全出口燈。
本文主要探討幾種常規供電方式下的火災應急照明設計與接通火災應急照明的各種控制方式。
應急照明的供電方式
應急照明的供電按電源分布可分為市電供電和自備柴油發電機供電;按應急形式又可分為集中電源型和自帶電源型。
對于應急照明的多種供電方式，下面列舉了三種常規的供電方式：
1、一路市電供電，設自備柴油發電機，應急照明燈具自帶蓄電池，簡稱供電方式一；
2、兩路市電供電，應急照明燈具自帶蓄電池，簡稱供電方式二；
3、兩路市電供電，僅疏散出口指示燈、疏散指示標志燈自帶蓄電池，其余應急照明燈具由市電供電，簡稱供電方式三。
應急照明的控制方式
1、正常電源(市電)斷電后，由燈具自帶蓄電池點亮的應急照明燈控制方式。
(1)住宅的封閉樓梯間、防煙樓梯間及其前室和消防電梯間的前室等區域需要設置應急照明，對于設置了火災自動報警與聯動控制系統的住宅，應急照明可采用自帶蓄電池?zé)艟撸诨馂?zāi)時由火警系統自動切除應急照明配電箱進線電源，應急照明燈具由自帶蓄電池點亮。
對于未設置火災自動報警與聯動控制系統的住宅，考慮到住宅公共通道屬于住戶比較熟悉的場所且火災危險性不大，燈具由節能感應開關(紅外感應開關或聲光控制開關) 自動點亮是一種選項，設計時利用燈具自帶蓄電池作為備用電源并達到連續供電時間，以滿足應急燈具正常工作的要求。
(2)設計設備用房(如變電所、消防風機房、消防電梯機房等)備用照明時，燈具平時作為普通照明兼火災時的備用照明，設計時可利用燈具自帶蓄電池作為備用電源以滿足要求。
應急照明的控制方式一如圖1所示。

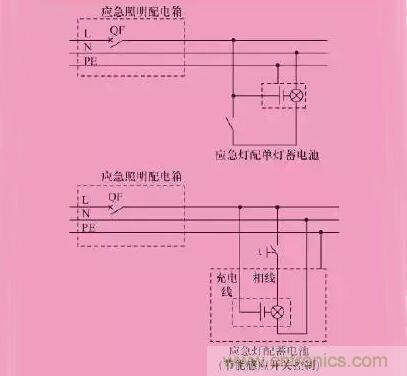

圖1 應急照明的控制方式一
圖1中，一般利用單聯翹板開關控制應急燈開和關，當市電斷電后由燈具自帶蓄電池自動點亮應急燈。
應急照明的控制方式一適用于供電方式一、方式二。
(1)對于供電方式一，只有一路市電，第二路電源采用柴油發電機。受限于柴油發電機的起動時間，疏散照明必須加設蓄電池，以滿足疏散照明在正常供電電源停止后，轉換到應急電源的時間滿足JGJ 16-2008《民用建筑電氣設計規范》第13.8.5條的要求。
(2)對于供電方式二，正常供電電源停止后，由蓄電池供電。
(3)對于供電方式三，因該供電方式不設蓄電池，所以應急照明不存在以上控制方式。
2、常亮應急照明燈的控制方式
除在假日、夜間無人工作而僅由值班或警衛人員負責管理外，疏散照明平時宜處于點亮狀態。
一般設計中，考慮到火災時能讓相關人員迅速識別疏散方向和出口位置，把疏散指示燈設計為常亮狀態。
應急照明的控制方式二如圖2所示。

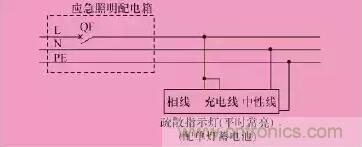

圖2 應急照明的控制方式二
圖2中，一般利用市電供電，當市電斷電時利用燈具自帶蓄電池供電以保持常亮狀態。由于常亮不利于節能，故設計時可在光源設計上采取措施，比如采用LED 光源，其功耗一般在2W左右。
控制方式二均適用于供電方式一、方式二、方式三。
下面著重分析利用火災自動報警系統中控制模塊強制點亮應急燈的控制方式。
當確認火災后，由發生火災報警區域開始，順序啟動全樓疏散通道的消防應急照明和疏散指示系統，系統全部投入應急狀態的啟動時間不應大于5s。
因此火災時，如有設置火災報警系統，無論現場應急燈處于何種狀態，均要求強制點亮應急照明燈。
下面對這種控制方式的兩種情況進行探討。
3、火災與平時照明兼用的應急燈控制方式
這種照明方式在高層建筑應用廣泛，可根據不同使用場所采用不同的接線方式。
▲在公共走道、電梯前室等經常有人走動的場所
應急燈通常接于電源系統中專用回路，可利用單聯雙控開關來實現火災時強制點亮應急燈。
應急照明的控制方式三如圖3所示。

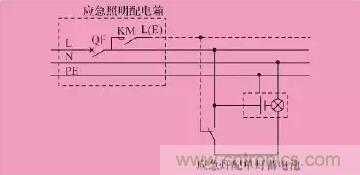

圖3 應急照明的控制方式三
圖3中，平時照明時，當雙控開關處于L接點時，可開啟燈，處于L(E)接點時可熄滅燈;火災報警系統發現火情后聯動控制應急相線L(E)通電，從而確保無論現場照明開關處于何種狀態均可使照明燈具處于接通狀態。
該方式對于不同的供電方式，有不同的控制方式。
(1)供電方式一。火災時應急照明燈具電源由正常市電轉換到柴油發電機供電，由于發電機的轉換設計達不到JGJ 16-2008第13.8.5條要求，所以燈具必須自帶蓄電池。在轉換過程中由蓄電池供電，當柴油發電機起動后，再轉由柴油發電機。
(2)供電方式二。火災時，如果兩路市電任一路仍然有電，則應急照明由市電供電，在兩路市電均失電的情況下，再由蓄電池供電。
(3)供電方式三。圖3中應急燈具不帶蓄電池，火災時應急照明燈具由市電供電。
(4)供電方式一、方式二、方式三。應急照明的應急電源為柴油發電機或者市電，柴油發電機的供電時間在3h以上，而市電為連續供電，因此以上控制方式滿足JGJ 16-2008第13.8.6條對火災應急照明最少持續供電時間的要求。
蓄電池供電時間的選擇滿足初裝容量，為90min，不用按JGJ 16-2008第13.8.6中消防工作區域需不小于180min來選擇。
▲在高層建筑中的樓梯間
從節能角度考慮，高層建筑中人們上下樓主要依靠電梯，但在樓梯間很少走動，而當樓梯燈開啟后經常會無人熄滅，造成電力資源浪費，不利于節能。因此，可考慮利用節能自熄開關來控制應急照明燈。
當應急照明在采用節能自熄開關控制時，必須采取應急時自動點亮措施。普通的延時自熄開關(如聲光控、紅外感應開關沒帶強啟端子) 需加強啟繼電器，對于燈具自帶延時自熄開關的，則需要采購帶有強啟端子的自熄開關;另外可以配帶雙燈頭的應急照明燈具來滿足要求。
通過分析，主要可采用以下三種方式滿足規范要求。
(1)對于自帶延時自熄開關的應急照明燈具，需帶強啟端子。應急照明的控制方式四如圖4所示。

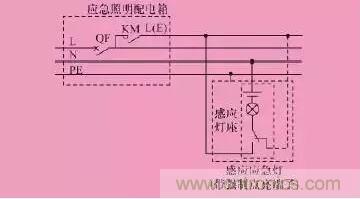

圖4 應急照明的控制方式四
需要注意的是，在采購應急照明燈具時，要求燈具帶有強啟端子。
圖5 應急照明的控制方式五
(2)利用普通延時自熄開關與普通應急燈，需加強啟繼電器。應急照明的控制方式五如圖5所示。
該接線方法在供電方式一、方式二、方式三的控制方式同2.3.1節。
(3)采用配帶雙燈頭的的應急照明燈具，其中一個燈頭用于平時照明，另一個燈頭為火災專用。
應急照明的控制方式六如圖6所示。

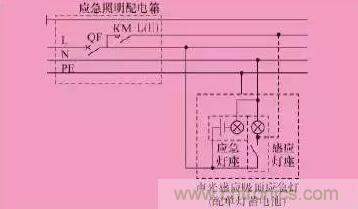

圖6 應急照明的控制方式六
圖6 中，在平時照明時，利用延時開關來控制普通燈頭開關，達到節能的目的;火災報警系統發現火情后聯動控制應急相線L(E)通電，點亮應急照明燈。
如果采用該接線方式，需注意兩個燈座要采用不同規格(如用E27和E14)，以避免使用過程中感應燈損壞，物業維修人員直接將應急燈挪至感應燈座使用，造成應急燈座無燈具，火災時無法使燈具強制點亮。
火災應急照明設計是一項“細活”，雖然有些差錯，但不一定違反強制性條文，一個小小的疏忽，在火災時也可能釀成嚴重后果。
一個完善的應急照明系統，可能為逃生者贏得寶貴的時間，相反也可能失去獲救的機會。
電氣設計人員應以高度的責任感去面對每個工程的應急照明控制系統設計。
