【導讀】高亮度(HB) LED是電池備份照明中的優選方案，特別是應急照明設備。然而，將高效率LED光源與高容量、單節Li+電池組合在一起時會面臨諸多挑戰。本應用筆記介紹了利用MAX16834 HB LED驅動器從低壓電源產生HB LED驅動的實用方案。
概述
高亮度(HB) LED目前已廣泛用于各種照明設備，其光輸出量(發光效率)通常以流明/瓦為單位計量，已經超過了熒光燈的發光效率?？煽啃约鞍踩匦允沟肏B LED成為電池備份照明系統(應急照明等)的優選方案。
隨著LED制造技術以及電池技術的進步，目前最高容量的鋰離子(Li+)電池能量密度可以達到750kJ/kg左右；鎳氫(NiMH)電池的能量密度略低一些，大約為200kJ/kg (而汽油的能量密度為44MJ/kg)。單節Li+電池的端電壓約為3.7V，要想直接驅動多個串聯的LED，則需把多節電池串聯在一起，但這會帶來功率分配等設計問題，用戶也往往首選單節電池供電的方案。
采用高容量、單節Li+電池驅動高效率LED光源時，由于電池電壓僅為3V至4V，需要解決電源轉換問題。本應用筆記介紹了Maxim MAX16834 HB LED驅動器從低壓電源產生HB LED燈串驅動的解決方案。
采用連續boost模式驅動LED燈串時效率低下
以常見的boost配置拓?fù)錇槔?，例如：?biāo)準的MAX16834 HB LED驅動器評估板(EV) MAX16834EVKIT (圖1)。

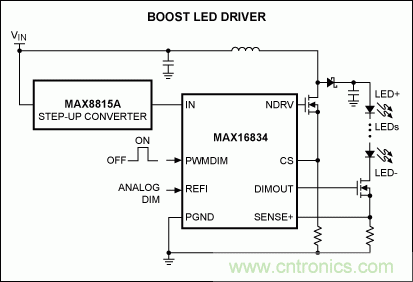

圖1. 常見的HB LED驅動器boost配置
為了向開關MOSFET提供足夠的柵極驅動電壓，MAX16834要求工作電壓至少為4.5V，以便MOSFET進入低阻導通狀態。對于采用n溝道FET工作在boost模式的HB LED驅動器，這者要求很常見。
單節Li+電池的驅動電壓可能低至3V，無法支持電路中FET及其它電路的正常工作。這就需要將電池電壓提升到較高電壓，器件即可正常工作。
首先，驅動電路提升電池電壓用于控制器供電，然后再為L(zhǎng)ED燈串提供所要求的驅動電流，這種架構會在一定程度上增大功耗，進而影響電池的使用壽命。因?yàn)榭傮w效率是每一級效率的乘積，例如，如果升壓效率為70%，而控制級的效率為70%，那么總體效率只有大約50%。
本文介紹的方案采用低成本、低功耗boost轉換器為評估板中的HB LED驅動器提供穩定的5V電源。同時，由電池直接驅動FET boost轉換器。這種方式下，只對電池進行一級升壓，即可為L(zhǎng)ED燈串供電。
Boost轉換器同時為L(zhǎng)ED燈串和FET供電
MAX16834是一款通用的HB LED驅動器，允許通過模擬和脈寬調制(PWM)進行調光。器件可實現升壓、升/降壓、SEPIC和高邊buck拓?fù)?。除了?qū)動由開關控制器控制的n溝道功率MOSFET開關，器件還可驅動n溝道PWM調光開關，以實現LED PWM調光。器件集成了寬范圍調光、固定頻率HB LED驅動所需的全部電路。
需要對MAX16834EVKIT進行一些更改，該設計中使用了MAX8815A boost轉換器。其評估板默認設置為5V輸出，無需更改標準電路(圖2)。

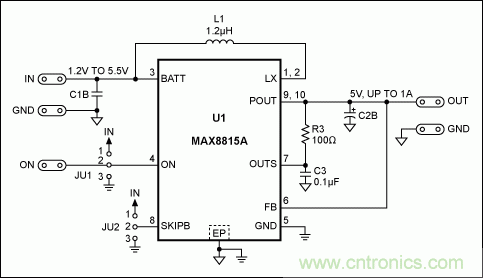

圖2. MAX8815AEVKIT提供所需的5V輸出，無需更改電路
方案設置
整個電路用于驅動6只Seoul Semiconductor P7 LED組成的燈串，可提供高達1A的驅動電流。雖然LED可以通過大于1A的電流，但標準MAX16834評估板的最大電流為1A，足以支持設計分析。圖3所示為HB LED驅動器和升壓轉換器配置。
圖3. MAX16834 HB LED驅動器和MAX8815A升壓轉換器
為了消除電池放電期間對電壓的影響或電池阻抗的升高，可采用大電流、低電壓電源代替電池，從而使輸入電壓保持基本穩定，通過改變LED驅動電流改變系統負載。
測量輸入和輸出的電流、電壓，得到5V、4V和3V電源下系統的性能參數，這些數據模擬單節Li+電池的預期電壓范圍。測量輸入和輸出電流需要獨立校準的數字電壓表(DVM)，當然也有替代方案?？衫肕AX9938電流檢測放大器評估板測量輸入電流，采用非常小的檢流電阻，將其引入的測量誤差降至最小。標準分流器為50mΩ、4端電阻，采用6個100mΩ電阻并聯在其兩端，得到12.5mΩ檢流電阻(圖4)。

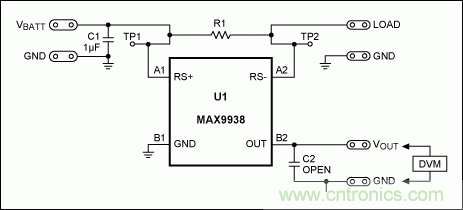

圖4. MAX9938EV標準分流器為50mΩ、4端電阻(R1)。利用6個100mΩ電阻并聯R1，得到12.5mΩ檢流電阻。
因此，評估板從2.5V/A轉換為625mV/A，這樣，即可用同一DVM測量所有電壓。
利用同一數字電壓表(DVM)，通過測量評估板上0.1Ω串聯電阻的電壓，即可確定輸出電流。這一方法確保所有電流、電壓讀數均通過電壓測量確定。使用同一DVM完成所有測量，從本質上抵消了測試裝置的校準誤差，系統測試如圖5所示。
圖5. 系統框圖
將電壓測量結果輸入Excel®電子表格，計算輸入/輸出電流及輸入/輸出電壓測量值，繪制三種電源電壓下的系統效率(表1和圖6)。

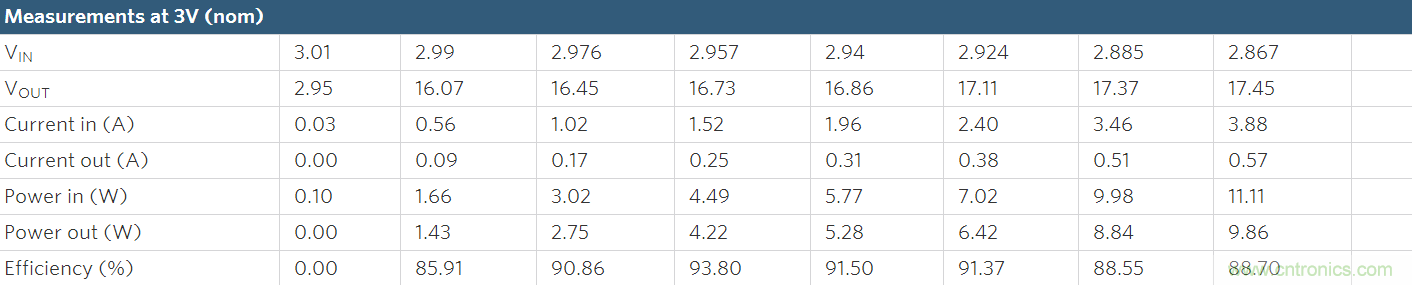

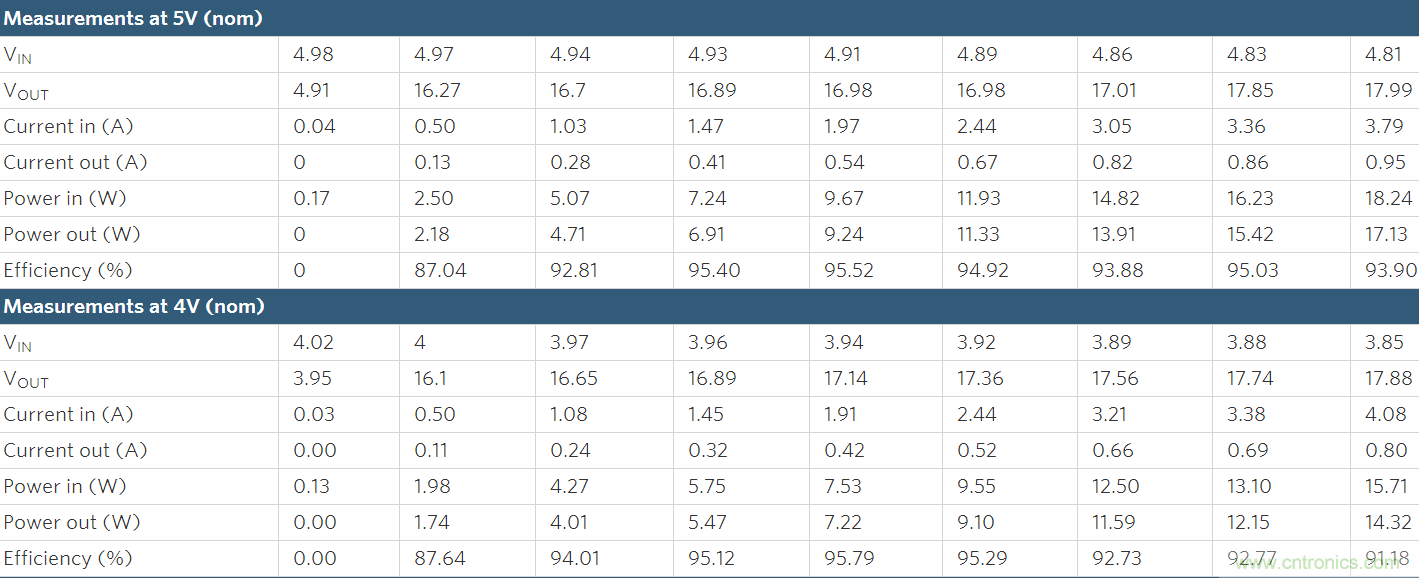

表1. 性能測試結果

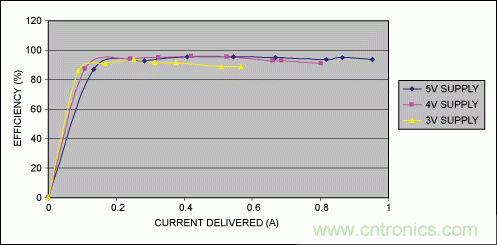

圖6. MAX16834 HB LED驅動器在三種電壓下的性能數據
測量時，負載從零(全部LED熄滅)增大至評估板滿載(LED燈串電流最大約1A)。數據表明，電壓較低時，提供給輸出的功率減小。這是因?yàn)檩斎腚娫磳⑾到y(tǒng)的輸入電流限制為4A，電池源通常也存在此類限制。
結論
對電路進行少許修改，MAX16834可用于驅動HB LED燈串。即使在電池電壓低至3V時，總體轉換效率也可維持在大約90%或以上。能夠幫助工程師采用最新技術、高容量Li+電池提供照明解決方案，避免多級電源轉換而導致的效率低下問題，有助于延長電池使用壽命。
