很多電子愛好者對DIY的興趣非常濃厚，但若能借此俘獲他人之心，豈不妙哉......馬上就到2月14了，除了無人機可以表白，自己動手做個“愛心”LED流水燈也是滿滿心意。
DIY酷炫的“心”型的LED燈
1）“心”原理圖

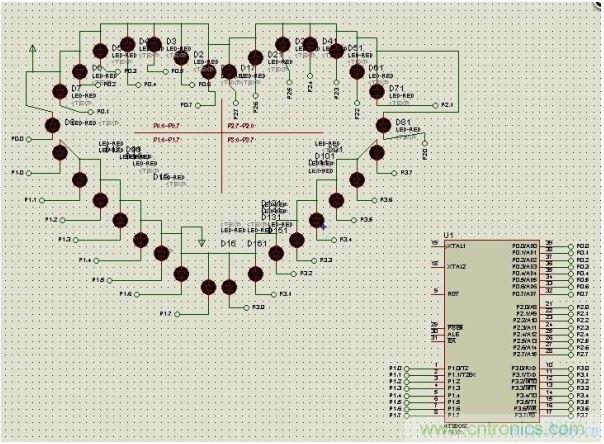

圖 1 “心”型LED燈原理圖
說明：“心”型LED燈共用了32個燈，剛好接完MCU的P0,P1,P2,P3共32個端口。
注意：全部的LED燈正極分別連接100歐左右電阻后，并連VCC，負極分別連接32個端口即可。

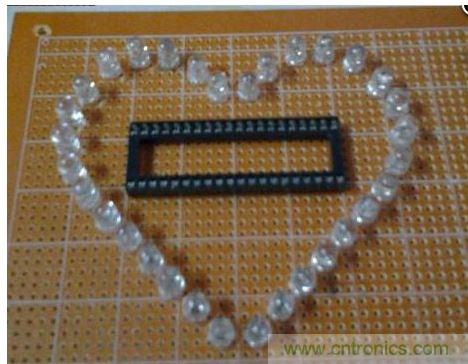

圖 2 “心”型LED 焊接布局圖
[page]
說明：焊接前，先將全部的LED燈布局好后，看看效果，然后先焊接單片機最小系統，后焊接LED燈。
圖 3 “心”型LED 焊接正面布局圖

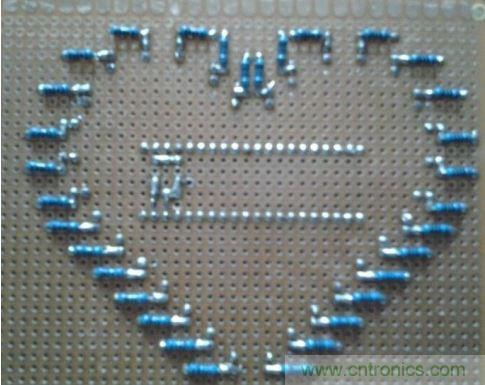

圖 4 “心”型LED 焊接電阻圖
說明：本人用直插電阻直接在萬能板背面焊接，同時晶振和瓷片電路都焊接于單片機插座內，同時本人用的LED燈為紅，黃，蘭，綠相互焊接！
[page]

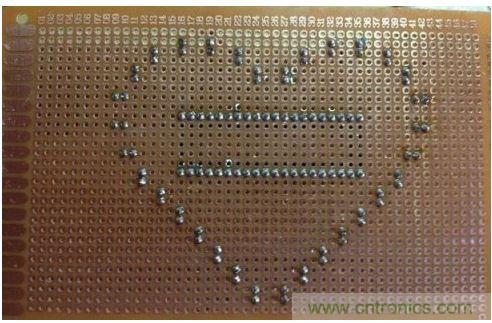

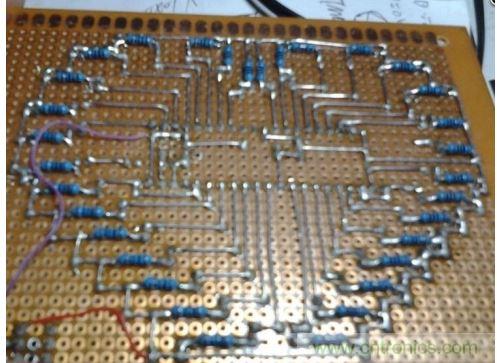

圖 5 “心”型LED 焊接背面完成圖
說明：LED燈負極全用焊錫絲連接到單片機端口，建議初焊者用導線連，因為對于初焊者，焊錫絲非常不好連接，而且漂亮！
焊接時注意：焊接完電阻后，千萬要布好局后才焊接負極連接MCU端口，畢竟我們要追求完美的“心”呀！再說了，焊接好了，正面為“心”型，背面也是完美的“心”型，才能算真心，才算浪漫呀！

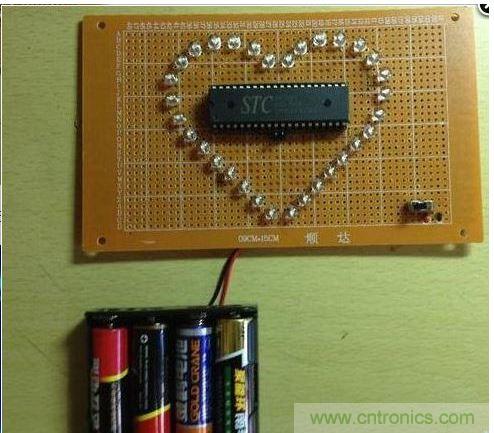

圖 6 “心”型LED 焊接正面完成圖
[page]
說明：電源由4個5號電池提供，焊接時，千萬別焊反正負極，要不然MCU芯片就被燒了！

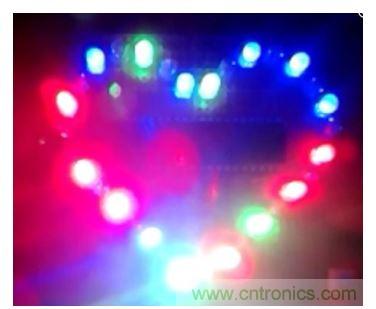

圖 7 “心”型LED 燈效果圖

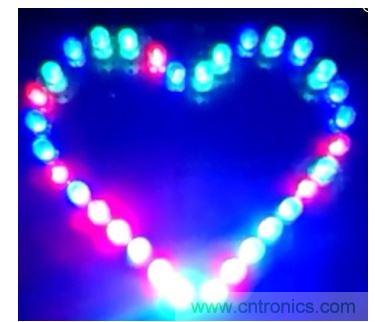

圖 8 “心”型LED 燈效果圖
圖 8 “心”型LED 燈效果圖
