【導讀】常見的雷擊主要有四種類型：傳導雷、直擊雷、感應雷、開關過電壓，雷擊現象這么頻繁的發生，如何才能保護LED路燈不被雷擊破壞？本文列出四種防范路燈被雷電破壞最有效的辦法。
雷擊主要有以下四種類型：
1．傳導雷
遠處的雷電擊中線路或因電磁感應產生的極高電壓，由室外電源線路和通信線路傳至建筑物內室內的電氣設備。
2．直擊雷
直擊雷蘊含極大的能量，峰值電壓可達5000kv的雷電流入地，具有極大的破壞力。會造成以下三種影響：
(1)巨大的富電流在數微秒時間內流下地，使地電位迅速拾高，造成反擊事故，危害人身和設備安全。
(2)雷電流產生強大的電磁波，在電源線和信號線上感應極高的脈沖電壓。
(3)雷電流流經電氣設備產生極高的熱量，造成火災或爆炸事故。

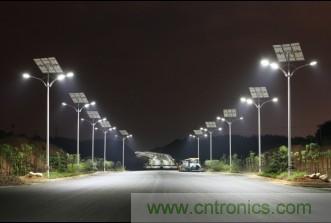

圖題：四種有效的LED路燈雷擊保護方式
云層之間頻繁放電產生強大的電磁波導致共模和差模干擾，影響電氣設備運行。
4．開關過電壓
供電系統中的電感性和電容性負載開啟或斷開、地極短路、電源線路短路等，都能在電源線路上產生高壓脈沖，脈沖電壓可達正常電壓的3到5倍，可嚴重損壞設備。破壞效果與雷擊類似。
那么我們又將如何防范雷擊事故的發生呢？經過中電華星電源研究實驗室研究發現，以下幾種方式是防范路燈被雷電破壞最有效的辦法：
1．設置雷電保護區
目前LED路燈除了電源設備外，還會設置一些通信設備用于控制路燈的開關及亮度，這些設備及電源都需要安置在雷電保護區內，保護區域直接受外殼屏蔽。此處的電磁場要弱得多。
2．防雷等電位連接
為徹底消除雷電引起的毀壞性的電位差，電源線、信號線、金屬管道等都要用過壓保護器進行等電位連接，各個內層保護區的界面處也要進行局部等電位連接，各個局部等電位連接處要互相連接，最后與主等電位處相連。
3．外部防雷與內部防雷相結合
現在一般的LED路燈外部都是導體材料，本身就相當于一個避雷針，在設計上必須安裝引下線和地網，這些系統構成外部防雷系統。該系統可避免LED路燈因直擊雷引起火災及人身安全事故。內部防雷系統是指路燈內部通過接地、設置電壓保護等方式對設備進行保護。該系統可防止感應雷和其他形式的過電壓侵入，造成電源毀壞、這是外部防雷系統無法保證的。這兩者之間是相輔相成的，互為補充。內部防雷系統在很多器件上例如外殼、進出保護區的電纜、金屬管道等都要連接外部防雷系統或者設置過壓保護器，并進行等電位連接。
4．高質量保護設備——防雷模塊和過壓保護模塊
防雷器的作用是在最短時間(納秒級)內將被保護系統連入等電位系統中，使設備各端口等電位。同時將電路中因雷擊而產生的巨大脈沖能量經短路線釋放到大地，降低設備各接口端的電位差，從而起到保護設備的作用。
LED路燈電源模塊不僅要按照上述要求進行設計，而且必須經過嚴格的檢驗程序：
1、具有恒壓輸出功能或具有恒流輸出功能或兩者功能兼有的控制裝置，應采用GB19510.12/IEC61347-2-13安全標準檢驗。
2、對僅具有控制LED亮暗、閃動、顏色等邏輯變化功能的控制裝置，應采用GB19510.12/IEC61347-2-11安全標準檢驗。
3、如果一個控制裝置兼有上述兩者的功能的，應按照GB19510.12/IEC61347-2-13安全標準檢驗。
實踐證明，經過科學的設計及嚴格的檢驗，不僅能確保LED路燈系統不受到雷電的傷害，而且杜絕了雷電對電源設備的共模和差模干擾。
