【導讀】光電耦合器又稱光耦合器或光耦，它屬于較新型的電子產品，現在它廣泛應用于計算機、音視頻等各種控制電路中。由于光耦內部的發光二極管和光敏三極管只是把電路前后級的電壓或電流變化，轉化為光的變化，二者之間沒有電氣連接，因此能有效隔斷電路間的電位聯系，實現電路之間的可靠隔離。
光電耦合器的檢測：
判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。
1. 比較法
拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。
2. 數字萬用表檢測法

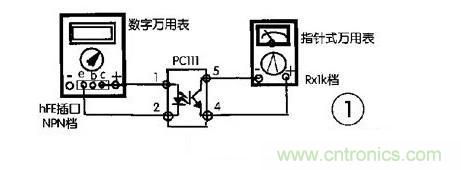

下面以PC111光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖1所示。檢測時將光耦內接二極管的+端{(lán)1}腳和-端{(lán)2}腳分別插入數字萬用表的Hfe的c、e插孔內，此時數字萬用表應置于NPN擋;然后將光耦內接光電三極管c極{5}腳接指針式萬用表的黑表筆，e極{4}腳接紅表筆，并將指針式萬用表撥在R×1k擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低;若表針不動，則說明光耦已損壞。
圖題：用數字萬用表的檢測電路
3. 光電效應判斷法
仍以PC111光耦合器的檢測為例，檢測電路如圖2所示。將萬用表置于R×1k電阻擋，兩表筆分別接在光耦的輸出端{(lán)4}、{5}腳;然后用一節1.5V的電池與一只50～100Ω的電阻串接后，電池的正極端接PC111的{1}腳，負極端碰接{2}腳，或者正極端碰接{1}腳，負極端接{2}腳，這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。
