中心議題：
- LCD控制器的功能
- LCD驅動電路的連接
- LCD的電源電路設計
解決方案：
- 使用OMAP5910的LCD控制器接口連接LZ9FC22
- 使用TI公司的TPS61042驅動4個LED燈管
OMAP5910內部具有獨立的LCD控制模塊，其功能如圖1所示。從圖中可以看出LCD控制模塊的核心單元是控制器，負責和其他各個部分的控制以及和外設的連接。控制器連接兩個外設，一個是到OMAP5910的DMA請求，一個是到外設的LCD的中斷請求。這樣，0MAP5910作為主設備，可以在CPU不參與的情況下實現對LCD的顯示核控制。LCD作為被動設備，有少量需要返回的狀態，發送中斷到OMAP5910，由OMAP5910安排時間讀取LCD狀態。這樣，使得整個LCD的顯示和控制占用較少的CPU資源。

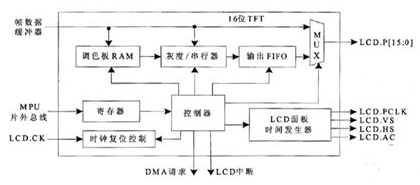

圖1 LCD控制器的功能框圖
LCD控制模塊的數據通道由調色板RAM、灰度／串行器和輸出FIFO這3個部分組成。這3個部分支持12或16位STN方式，由控制器控制輸出數據到LCD的數據總線上。而對于16位薄膜工藝學（TFT，Thin￣Film Technology）方式，數據直接傳輸?shù)絃CD的總線，提供2（16）＝64K的彩色信號。
LCD控制模塊的寄存器單元用于對模塊的設置，寄存器包括一個控制寄存器、3個時間寄存器和一個狀態寄存器。主要用來設置LCD的寬度和高度、彩色或單色選擇、被動或主動顯示選擇、引腳的極性選擇、幀時鐘的脈沖寬度、像素時鐘和偏轉頻率以及各種狀態值等。控制器可以根據寄存器的內容對各種時鐘信號進行控制和復位。
LCD控制模塊和TFT-LCD之間的控制信號有PCLK（像素時鐘信號）、HS（水平同步信號）、VS（垂直同步信號）以及AC（輸出使能信號）等4個信號，這些信號均由LCD控制模塊輸出到LCD。
LCD驅動電路和0MAP5910的迕接如圖2所示。使用OMAP5910的LCD控制器接口連接LZ9FC22。LZ9FC22是Sharp公司專門配合LQ035Q7D型號LCD的驅動芯片，可以和LQ035Q7D進行無縫連接。
LZ9FC22和OMAP5910的LCD控制器連接，由于LZ9FC22是18位控制器（RGB信號各有6位），而OMAP5910的LCD控制器的輸出只有16位數據，為此必須損失兩位數據，將LZ9FC22的R0和BO接地，或者將R0和R5、BO和B5連接在一起。
LCD的像素同步時鐘信號、水平同步信號、垂直同步信號和輸出使能直接連接到LZ9FC22上。LZ9FC22有兩個水平和垂直刷新設置信號，分別為HRVE和VRVE引腳，使用OMAP5910的兩個GPIO引腳控制，通過改變GPIO引腳的狀態設置LCD的刷新方式。為了保證LZ9FC22正常工作，OMAP5910提供復位信號到LZ9FC22，一旦LQ035Q7D顯示不正常或者響應異常，OMAP5910通過復位引腳控制LZ9FC22恢復到初始狀態。

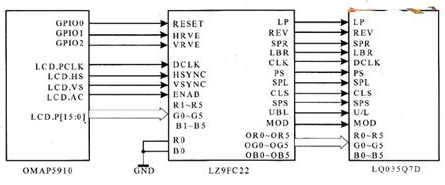

圖2 LCD驅動電路的連接[page]
LZ9FC22和0MAP5910的引腳連接如表所示。

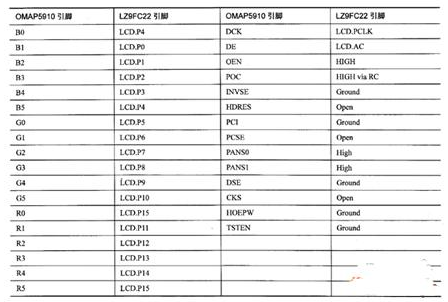

表 LZ9FC22和OMAP5910的引腳連接
LQ035Q7D面板顯示需要15V的高壓，而LQ035Q7D的邏輯電平需要3.3V電源。圖3實現從3.3V轉換到15V和3.3V的電源原理。其中3.3V到3.3V使用TI公司的TPS79333，是為了保證輸出到LCD的3.3V穩定可靠，如果TPS79333的輸入3.3V足夠穩定，滿足LQ035Q7D的要求，也可以直接將該電源連接到LCD。
LQ035Q7D的背光電路如圖4所示。使用TI公司的TPS61042驅動4個LED燈管，同時使用PWM信號控制電壓的輸出，以調節4個LED燈管的亮度。PWM信號的控制頻率在100～50kHz之間，頻率過低，會產生閃爍。如果不使用PWM信號，可以直接連接一個GPIO引腳，設置高低電平控制LED燈的開關。

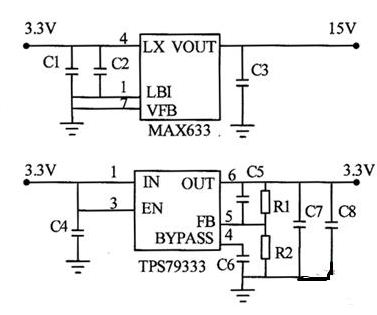

圖3 LCD的電源電路設計
圖4 LCD的背光電路設計
OMAP59 10對LCD驅動的軟件設計包括觸摸屏的驅動、LCD的驅動、背光的驅動以及LCD亮度的驅動等4個部分。其中，LCD亮度的驅動較為簡單，設置OMAP59l0內部的LCD Brt寄存器就可以控制LCD的亮度，該寄存器為32位數據格式，設置OxOFFFF FFFF為最大亮度，OxOOOO OOOO為最小亮度。此外，還可以在OMAP5910內部的StLED-Gm和StLED-Red寄存器調整輸出的黃色和紅色像素的寬度，從而改變LCD的亮度和顏色。
LCD背光的控制由OMAP5910的PWM信號完成，設置OMAP5910內部的PWT FRO寄存器就可以控制輸出脈沖的頻率，置OMAP5910內部的PWT-VCR寄存器就可以控制輸出脈沖的高電平寬度，從而實現對背光的控制。
[page]
LCD觸摸屏的控制由OMAP5910的Touc廴Screen寄存器完成。該寄存器主要設置觸摸屏和OMAP5910的SPI接口協議。包括觸摸中斷的響應、SPI雙向數據的傳輸以及SPI時鐘等信息。此外，也可以設置SPI的CS片選信號打開或關閉觸摸屏，這種功能在觸摸屏和鍵盤同時存在的系統非常有用。當OMAP5910檢測到鍵盤中斷時，可以屏蔽觸摸屏的中斷，從而可以避免多種輸人信息的沖突。
在Linux下驅動LCD的設計主要包括幀緩沖設各設計、主要結構體定義、內核配置和編譯等幾個部分。
幀緩沖設備為圖像硬件設備提供了一種抽象化處理。它代表了一些視頻硬件設各，允許應用軟件通過定義明確的界面來訪問圖像硬件設各。這樣軟件無需了解任何涉及硬件底層驅動的東西（如硬件寄存器）。它允許上層應用程序在圖形模式下直接對顯示緩沖區進行讀寫和I／O控制等操作。通過專門的設備節點可對該設備進行訪問，如／dev／fb*。
在LCD控制器操作中，幀緩沖器用于存放全部屏幕的所有編碼像素數據。在它的最低位地址處是32或512字節的緩沖器，用來存放調色板數據表。32位緩沖器用于4、12或16位像素編碼的16項調色板；512字節緩沖器用于裝入8位像素編碼的256項調色板。在12或16位像素編碼時，不使用調色板，此時的幀緩沖器的起始32字節必須填入全零。
