索尼開發出了響應時間在3ms以下的高速液晶顯示技術“HybridFPA（Field-induced Photo-reactivealignment）”，旨在提高驅動頻率需要在240Hz以上影像的畫質。據稱，尤其是將該技術用于各公司投放市場的主動快門（Active Shutter）式三維（3D）電視時，可減少左右眼用影像重疊的“串擾”問題的發生。
著眼于配向膜
Hybrid FPA是液晶面板顯示技術VA（Vertical Alignment）方式之一，由索尼自主開發（圖1）。該公司2010年5月發布了此次技術的基礎——液晶顯示技術“FPA”。Hybrid FPA作為其改良版，顯示性能得到了進一步提高。

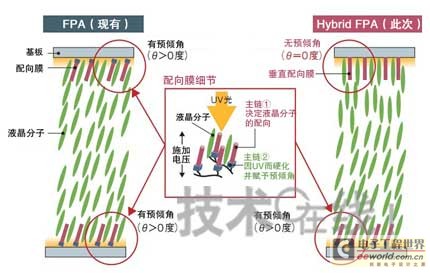

圖1：兼具高速響應速度和高對比度
索尼開發出實現了液晶面板高速響應的顯示技術“Hybrid FPA”。采用對一側基板賦予預傾角，而使另一側基板呈垂直配向狀態的構造。與現有對兩側基板均賦予預傾角的FPA相比，可提高電源導通/關閉時的響應速度和對比度（圖根據索尼的資料制作）
FPA為控制液晶分子的傾斜，采用索尼自主開發的高分子膜（配向膜）。具體為，在配向膜的主鏈上設置了與液晶分子親和性較高的部分和可由紫外（UV）光硬化的部分。利用該配向膜制成液晶面板后，在向液晶單元施加電壓的狀態下照射UV光，使配向膜硬化。由于配向膜主鏈以向特定方向傾斜的狀態硬化，因此在不施加電壓的狀態下，即會賦予液晶分子（預傾角）。向該液晶面板施加電壓后，液晶分子會開始同時傾斜，由此可實現液晶分子的高速響應。
但FPA也存在課題。雖然電壓導通時液晶分子的響應速度提高，但電壓關閉時液晶分子的響應速度會變慢。因此，容易在顯示3D影像時出現串擾現象，原因是在切換左右眼用影像的顯示時出現了障礙。另外還存在漏光現象以及對比度下降的問題。
僅對單側賦予預傾角
此次開發的Hybrid FPA僅在夾有液晶的一側基板上使用了賦予預傾角的配向膜。據稱，由此與兩側均配備賦予了預傾角的配向膜的原FPA相比，電壓關閉時液晶分子的響應速度要快（圖1）。而且，在未賦予預傾角的基板一側，液晶分子幾乎全部沿垂直方向配置，因此可減少漏光。由此比現有的FPA還提高了對比度。
實際上，僅在單側賦予1～2度預傾角的Hybrid FPA試制單元在電壓關閉時，液晶分子的響應時間為3.2ms，黑顯示時的亮度為0.42cd/m2，比用此前的FPA技術試制的單元均有改善（圖2（a））。Hybrid FPA試制單元的液晶層厚度為3.5μm。一般情況下，液晶層越薄，配向膜的效果就越好，液晶分子的響應速度也就越快。據稱，液晶層僅為3.2μm的試制單元，其響應時間提高到了3ms以下。
圖2：縮短返回的響應時間
[page]
Hybrid FPA試制單元，其電壓關閉時的液晶分子響應時間和黑顯示時的亮度與已有FPA的試制單元相比，均得到了改善。而電源導通時的響應速度稍慢于FPA（b）。（圖根據索尼的資料制作）[page]
但因Hybrid FPA僅對單側基板賦予預傾角，所以電壓導通時的響應速度比FPA稍慢（圖2（b））。該課題“只要使用大尺寸電視用液晶面板等通常利用的激勵（Overdrive）驅動*就可以解決。如果電壓導通/關閉時液晶分子的響應速度在3ms以下，就基本不會發生串擾現象”（索尼）。
激勵（Overdrive）驅動是一種提高液晶面板響應速度的技術。通過瞬時提高對液晶分子施加的電壓，提高液晶分子的響應速度，縮短響應時間。
與JSR聯手推進量產化
索尼雖然沒有公布量產Hybrid FPA的具體時間，但將“考慮與面板和部材廠商進行合作等”（索尼）。配向膜方面，沒有像原來的FPA那樣采用自主開發產品，而是使用了與日本JSR公司共同開發的配向膜。JSR是配向膜領域的大型廠商之一，量產時較少出現供貨不穩定的情況。
而關于面板廠商索尼表示，“雖然沒有談到共同開發的具體內容，但可以直接利用基于VA方式的大型廠商的工藝制造”。
目前，韓國三星電子、臺灣友達光電（AU Optronics）及臺灣奇美電子（Chimei Innolux）等大型液晶面板廠商，正在量產名為“PSA（Polymer Sustained Alignment）”的VA方式液晶面板。PSA是將UV硬化性單體與液晶分子共同注入面板后，在向液晶單元施加電壓的狀態下照射UV光，從而控制液晶分子的傾斜。如果單體硬化不充分時，液晶面板就容易出現顯示斑點。Hybrid FPA及FPA“沒有使用單體，因此不用太擔心可靠性降低”（索尼）。
