中心議題：
- D7001/7002的典型應用
- 高性能低成本LED軟燈條、護欄管解決方案
解決方案：
- LED軟燈條方案D7001/D7002可大幅減少芯片使用數量
下載本演講PDF版本
立即申請D7001/D7002樣品
楊曉鵬：我今天要介紹的是高性能低成本LED軟燈條、護欄管解決方案。LED裝飾燈的份額逐年擴大，目前已經占據80%的份額。西方的圣誕節會采用大量的裝飾燈來裝點節日氛圍，傳統的裝飾燈能源消耗很大。而采用LED裝飾燈，要比傳統照明節能85%，省電性能高，使用壽命長（可達50000小時以上），環保（無汞等有害物質）等優良的特點，確保了LED軟燈條在戶外，室內裝飾照明市場的優異表現。LED裝飾燈正成為一種潮流。
D7001、D7002套片是針對LED燈條、護欄管等裝飾產品的解決方案，與傳統產品相比，該方案具有高性能、高可靠性、設計簡潔、低成本等諸多優勢，為LED燈條、護欄管等產品升級換代提供了一個更優的解決方案。下面介紹下D7001、D7002的特點：
- D7001為具有24路輸出的LED驅動芯片，使用32腳5x5mm QFN封裝，在軟燈條上，這個面積已經很小了；
- D7002為總線驅動芯片，使用8腳SOP封裝。
- 應用本方案驅動24路單色LED或者8組RGB全彩LED僅需一顆D7001和一顆D7002。
下圖是套片典型應用線路圖。D7001可按照恒流及PWM的方式驅動24路。D7002用于接收主控發送的控制數據，并把控制數據傳遞到下一級D7002，從而實現燈條或護欄管的多級級聯。
該方案的特點是有豐富的顯示效果：
- D7001/7002應用了全新的控制方式并固化了多種預置顯示模式，并且可根據需求定制。
- D7001/7002芯片可以實現并超越任何現有燈條及護欄管產品的顯示效果。
- 流水燈、漸變、跳變、正反向移位、淡入、淡出、呼吸、七彩平滑過渡等各種顯示效果。
更高的可靠性：
- D7001/7002每組芯片有24路輸出，可以驅動8組RGB全彩LED，大幅度降低了芯片的級聯級數，提高了系統可靠性。
- D7001/7002總線僅需要兩條數據線，而且每級D7002都對總線數據進行了整形和再生和容錯處理，總線傳輸的可靠性就得以大幅度提高。
- D7001/7002最大限度的避免了控制信號中斷、顯示效果混亂以及長距離傳輸出錯等故障。
[page]

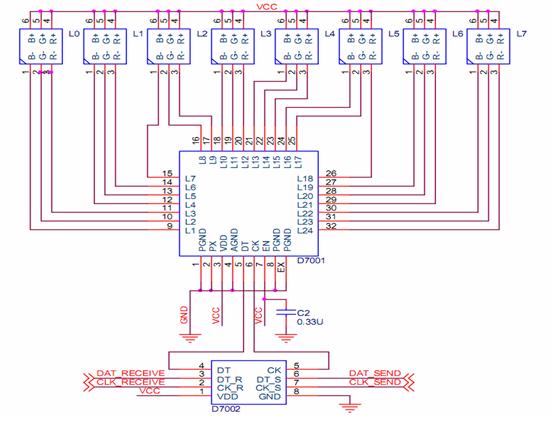

下面是D7001/7002的典型應用電路圖。上面是8顆5050 RGB LED，下面是LED驅動IC D7001和總線傳輸芯片D7002。外圍元件只需要兩顆電阻，一顆電容，元件非常少。
下面是一個寬度為15mm，長度為25cm的軟燈條PCB，一組D7001/7002及8個5050 RGB全彩LED。PCB上外圍器件很少，線路非常簡單。

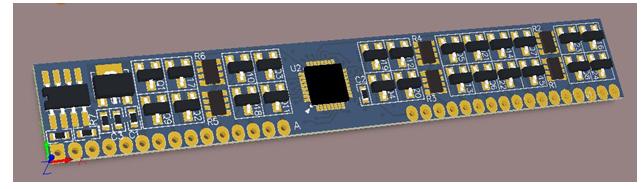

下圖是一個護欄管PCB，尺寸80x12mm，此模塊可以應用在真八段或真六段護外控欄管上，電源電壓可以是12V或24V。
因為D7001/7002軟燈條、護欄管方案大幅減少芯片使用數量，下面是驅動8顆RGB LED方案的成本對比。得倍方案的芯片使用兩顆，一顆是LED恒流驅動芯片，一顆是總線控制芯片，外圍使用2顆電阻，1顆電容，LED燈的焊接點是46個。從對比可看出，得倍方案大幅度的減少了行業同類產品所使用的芯片數量，并簡化了電路設計、物料數量及生產工藝，從而節省成本。
【現場問答】
Q：D7002的級聯能夠聯多少？D7001能串聯幾顆LED？
楊曉鵬：軟燈條沒有串聯很多LED，級聯時有一個供電電壓的問題，線太長的話，壓降會很低，一般軟燈條的級聯在10米左右。如果是用在護欄管上，級聯幾百顆D7002肯定是沒有問題的。這款方案工作電壓是24V，可以串聯6顆LED燈。
Q：D7001/D7002方案可以聯多少顆LED燈？
楊曉鵬：D7001/D7002可以級聯幾百顆，這里說的是芯片的級聯，而不是LED燈的級聯，每組可驅動8組RGB LED燈，這樣算下來，LED燈的數量可以達到幾千顆。
Q：D7002時鐘速度最高能達到多少？
楊曉鵬：5-10M。市面上有些方案級聯時要刷數據，所以時鐘速率很高，我們的方案設計獨特，數據量不是很大，所以時鐘速度不需要太高，通常1M左右就很好了。D5026A的時鐘速率能到20-25M。
Q：D7001能并聯使用嗎？
楊曉鵬：我們不推薦D7001太多片并聯使用，就算很少的壓差，功率也會非常大。
