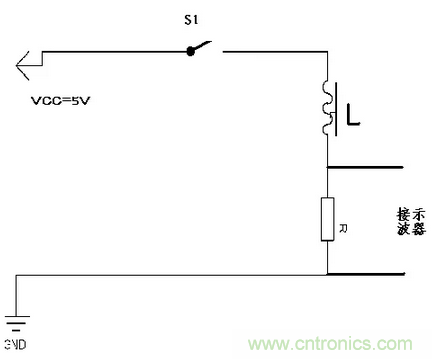

【導讀】以下將教大家用示波器測量電感及飽和電流。測試原理：電容C的容量應該足夠大，以便在放電過程中保持電壓基本不下降。合上開關S，電容開始通過被測電感L和采樣電阻R放電，放電初期，電流強度從0開始線性上升，當電流達到飽和時，由于電感量下降，電流上升的速度將明顯加快（斜率變大），此時的電流強度即為電感的飽和電流。
具體測量：
舉例：一感值33uH的電感，測試電壓為5V，采樣電阻為0.5ohm。將示波器的調試合適觸發位置，關閉S，得到下面圖形。

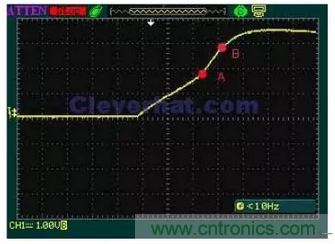

從圖中可以看到，在A點以下，當采樣電壓小于1.8V（電流小于3.6A），電流隨時間平穩上升。過A點后電流上升速度明顯加快，因此該電感的飽和電流與為3.6A。
過B點后電流再次出現拐點，那時因為電容放電后電壓下降并且采樣電壓上升，使得加電感上的電壓降低引起。

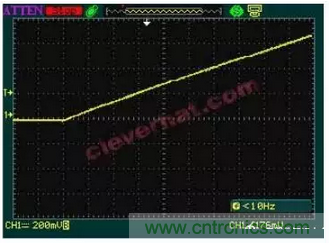

我們把掃描周期設置為1us每格，輸入靈敏度設為200mV每格，可以更清晰的看到電感電流上升初期的情況。
從圖中可以看到，10us內采樣電壓從0線性上升到680mV，對應從0上升到1.36A，電流變化率為0.136A/us。加在電感上的電壓為5V（忽略采樣電阻壓降），電感量為5 / 0.136=36.7uH，接近33uH。
