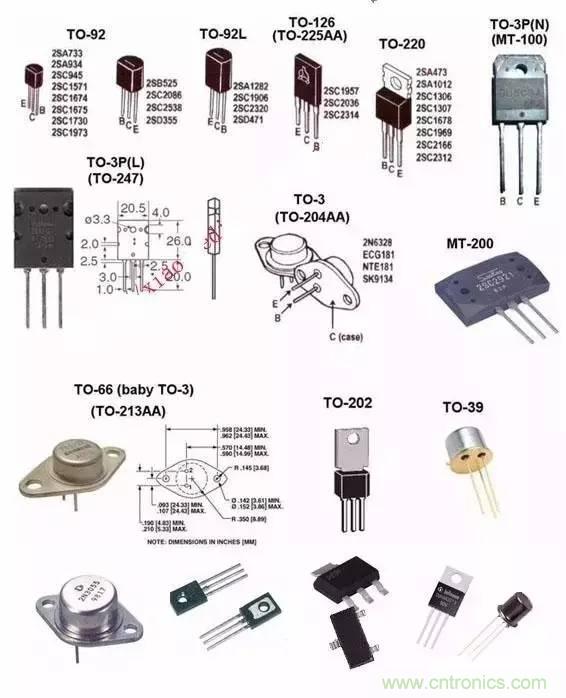

【導讀】晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。
一、三極管的電路符號
二、三極管的分類
a.按頻率分：高頻管和低頻管
b.按功率分：小功率管，中功率管和的功率管
c.按機構分：PNP管和NPN管
d.按材質分：硅管和鍺管
e.按功能分：開關管和放大
三、用萬用表判斷半導體三極管的極性和類型（用指針式萬用表）
a.先選量程：R﹡100或R﹡1K檔位。
b.判別半導體三極管基極：
用萬用表黑表筆固定三極管的某一個電極，紅表筆分別接半導體三極管另外兩各電極，觀察指針偏轉，若兩次的測量阻值都大或是都小，則改腳所接就是基極（兩次阻值都小的為NPN型管，兩次阻值都大的為PNP型管），若兩次測量阻值一大一小，則用黑筆重新固定半導體三極管一個引腳極繼續測量，直到找到基極。
c.判別半導體三極管的c極和e極：
確定基極后，對于NPN管，用萬用表兩表筆接三極管另外兩極，交替測量兩次，若兩次測量的結果不相等，則其中測得阻值較小得一次黑筆接的是e極，紅筆接得是c極（若是PNP型管則黑紅表筆所接得電極相反）。
d.判別半導體三極管的類型。
如果已知某個半導體三極管的基極，可以用紅表筆接基極，黑表筆分別測量其另外兩個電極引腳，如果測得的電阻值很大，則該三極管是NPN型半導體三極管，如果 測量的電阻值都很小，則該三極管是PNP型半導體三極管。
四、半導體三極管的好壞檢測
a.先選量程：R﹡100或R﹡1K檔位
b.測量PNP型半導體三極管的發射極和集電極的正向電阻值。
紅表筆接基極，黑表筆接發射極，所測得阻值為發射極正向電阻值，若將黑表筆接集電極（紅表筆不動），所測得阻值便是集電極的正向電阻值，正向電阻值愈小愈好。
c.測量PNP型半導體三極管的發射極和集電極的反向電阻值。
將黑表筆接基極，紅表筆分別接發射極與集電極，所測得阻值分別為發射極和集電極的反向電阻，反向電阻愈小愈好。
d.測量NPN型半導體三極管的發射極和集電極的正向電阻值的方法和測量PNP型半導體三極管的方法相反。
