【導讀】彭博社(Bloomberg)最近的報導指稱，蘋果計劃明年在iPhone采用OLED技術，并正在尋找供應商以幫助該公司進行OLED創新。
1980年代的硅谷，有許多報導指出，由于許多公司太松懈，沒有把文件銷毀掉，因此在許多垃圾桶中可找到它們的競爭信息。這項工作可能非常凌亂，但實際上卻可以不時在混亂中找到許多“寶物”。最近，重點是專利探究(patent diving)，這會在信息方面得到更多。
對于公司來說，它們真的很難進行“秘密行動”，特別是在他們還是初創公司時。例如，簡單通過審視現有專利來發現新技術的基礎是多么的容易，這在蘋果及其OLED計劃的情況中肯定是真的。
Patently Apple網站最近的一項發布是，有一些有機發光二極管(OLED)專利應用(app)已問世。第一個是“具有平滑調光控制的有機發光二極管顯示器”，專利申請號為20160284275。該技術的任務是使用峰值亮度控制算法來控制OLED顯示器的亮度。該創新涉及的顯示器由一系列級聯數模轉換器(DAC)電路控制亮度，并能在一系列顯示亮度設置下校準顯示。當設置落在連續亮度設置之間時，其使用電壓插值運算以達到所需的亮度。使用電壓插值的目的是在亮度調整期間，最小化亮度躍變和顏色偏移。

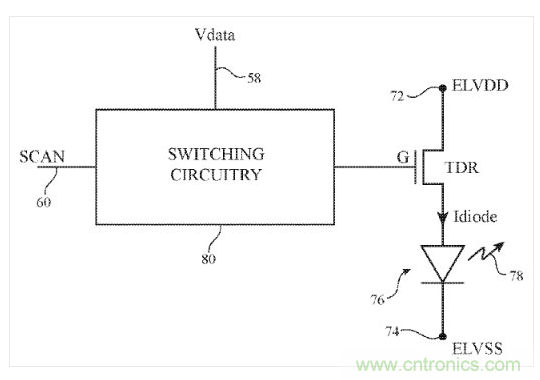

圖1 這是來自上述專利針對OLED顯示器畫素的說明示意圖。
另一個專利是“具有柵極脈沖調制的有機發光二極管顯示器”，專利申請號為20160284276。這第二個創新可解決OLED像素性能的精確控制。雖然驅動晶體管閾值電壓補償確實能補償驅動晶體管的變化，但它不能補償開關晶體管的變化。因此，耦合到開關晶體管的驅動晶體管柵極處的電壓將變小。這會導致像素亮度范圍的縮小，且驅動晶體管電流可能會對開關晶體管器件參數變化變得更敏感。
根據專利申請的內容，“顯示驅動器電路可以通過數據線將數據加載到像素陣列中。顯示驅動器電路可以通過控制線將包括掃描信號在內的控制信號提供給像素。每個像素可以有晶體管和電容器電路，以用于控制發光二極管的光線發射。驅動晶體管可串聯耦合到發光二極管，以控制流經發光二極管的電流大小。驅動晶體管可以有一個驅動晶體管柵極端子用來耦合到開關晶體管的源漏端子之一；開關晶體管可有一個開關晶體管柵極端子用來接收掃描信號。若轉換處于工作的發射階段之前，則掃描信號可以有兩級轉換曲線或通過減少開關晶體管中的動態效應來增強顯示性能的其他形狀。”
