【導讀】“唯一的不同，是處處都不同。”這是iPhone 6s的產品定位，很多網友用“one more color”來形容新一代iPhone的“創新”，失望之情溢于言表啊。除此之外，如攝像頭的提升、保證“不彎”的外殼、以及3D Touch技術的加入，或者說iOS 9操作系統都只能說新意缺缺。所以是否真正的“處處都不同”是用戶說了算，而不是蘋果。So，你們有什么看法？歡迎大家來“找茬兒”。
好了吐完槽下面就由筆者來介紹下我們今天的“刀俎”與“魚肉”吧。“刀俎”仍舊是蘋果的“克星”——ifixit拆解團隊。對于這個團隊很多關注產品拆解的朋友應該不會陌生，一直以來蘋果的新品少有能逃過其“魔抓”的。而今天的“魚肉”自然就是近期最炙手可熱的智能手機——iPhone 6s，并且是玫瑰金版。
iPhone 6s拆解
按照慣例還是要先介紹下iPhone 6s的配置。用ifixit的話來說就是“看起來和去年推出的iPhone在外觀上是基本相同的”，不過還是有很多新的特點：配備M9運動協處理器的蘋果A9處理器，機身存儲16GB、64GB、128GB(用戶期待的32GB起步仍舊遙遙無期...)。iPhone 6s選用的是一塊為1334*750像素的4.7英寸(326ppi)支持3D Touch的高清視網膜屏幕，主攝像頭終于升級達到1200萬像素，支持4K視頻錄制(僅在iPhone 6s plus上配備光學防抖)，前置攝像頭像素為500萬。
除此之外，為了增強機身硬度(避免再次被掰彎)，iPhone 6s機身外殼采用了7000系列鋁合金，此前經過測試這種材質在抗壓方面比iPhone 6所選用的合金要好上很多，當然如果用戶非要嘗試掰彎的感受還是會做到的。此外還有802.11a/b/g/n/ac Wi?Fi with MIMO、藍牙4.2、NFC以及23頻段的LTE。當然為了更好配備3D Touch的使用，Taptic Engine也加入到了iPhone 6s中，此前這項技術應用到了Apple Watch上。

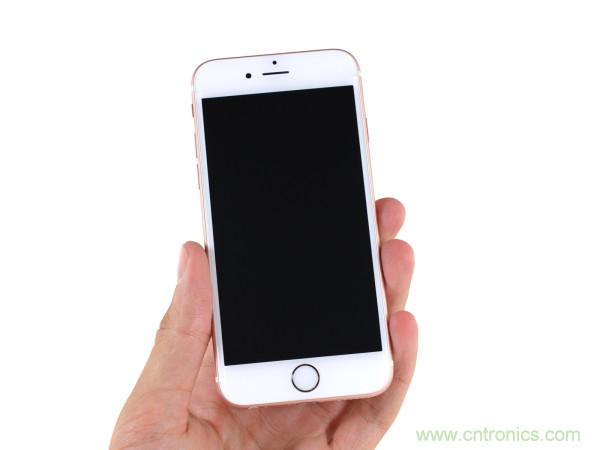

iPhone 6s
此外，或許是由于3D Touch的原因，iPhone 6s重量為143g比iPhone 6的129g要多上一些，當然也要厚一些(約0.2mm)。
iPhone 6與iPhone 6s
拆解開始之前，讓我們通過X光來透視iPhone 6s一次，也就是下面這樣子!

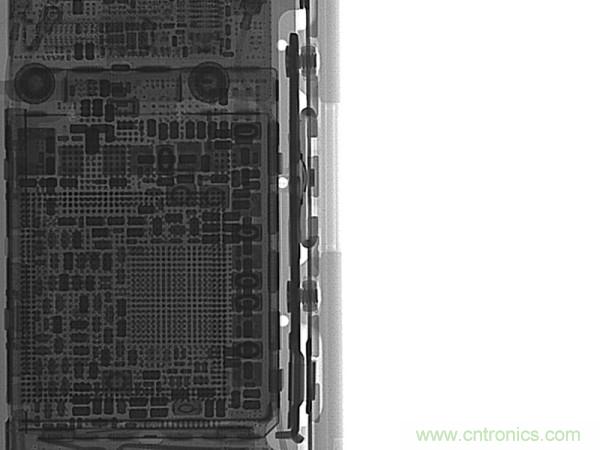

X光下iPhone 6s
OK，熱身活動結束，下面就請大家欣賞ifixit帶來的iPhone 6s拆解!
拆解開始

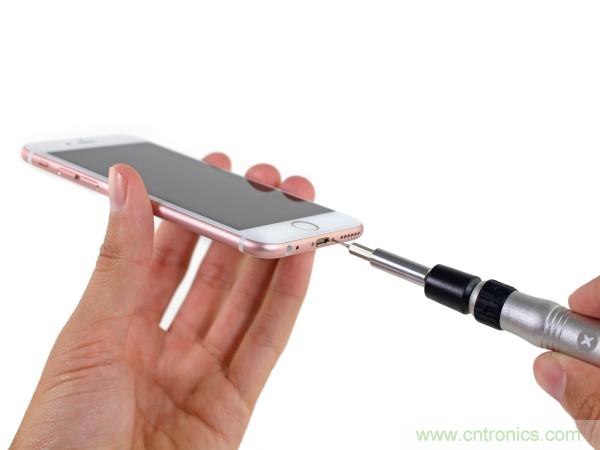

拆解開始首先要將機身正下方的螺絲擰下來。對于蘋果的細節設計，ifixit予以了充分的贊揚，哪怕僅僅是一顆螺絲釘也在其表面的配色上下了功夫，然而這在阻擋拆解的路上并沒有什么用。此外ifixit還指出，蘋果在手機周邊加入了4個粘合帶，不過再完備的拆解工具面前，再一次完敗。于是我們就看到了屏幕下方的世界。

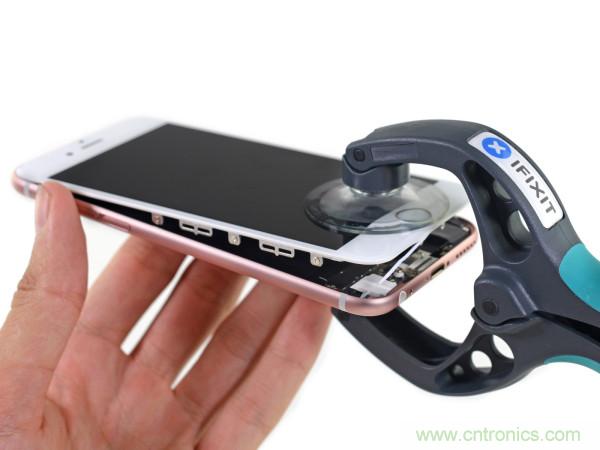

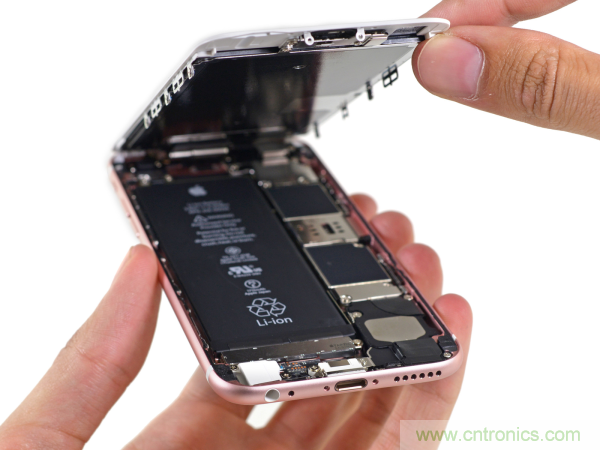

分開屏幕
機身內部

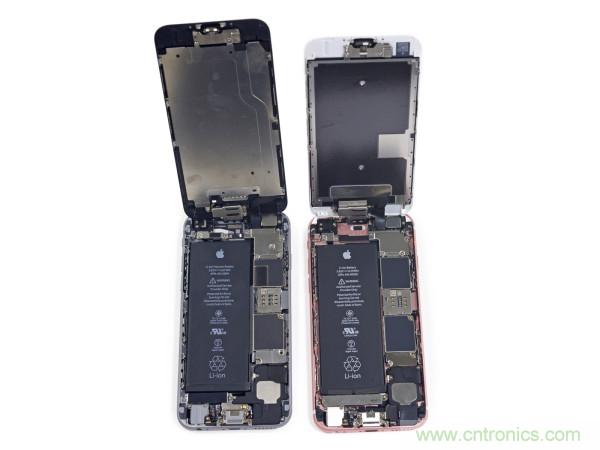

在開啟屏幕后，就會發現iPhone 6s內部布局與iPhone 6有著很多差別。Taptic Engine占據了很多空間，這也是電池縮小的重要原因。此外，為屏幕準備的纜線也由iPhone 6的四個變?yōu)槿齻€(gè)。
iPhone 6（左）與iPhone 6s（右）內部對比

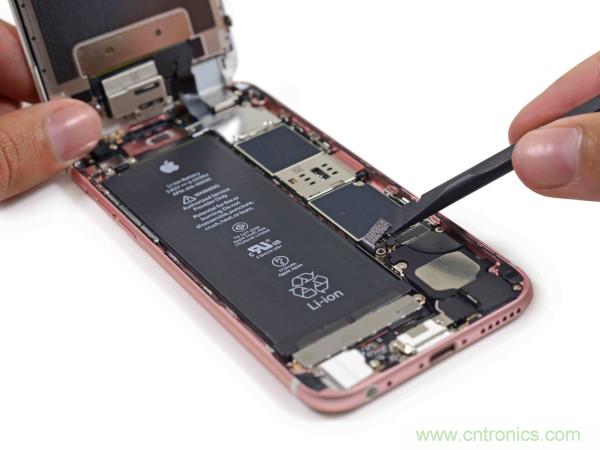

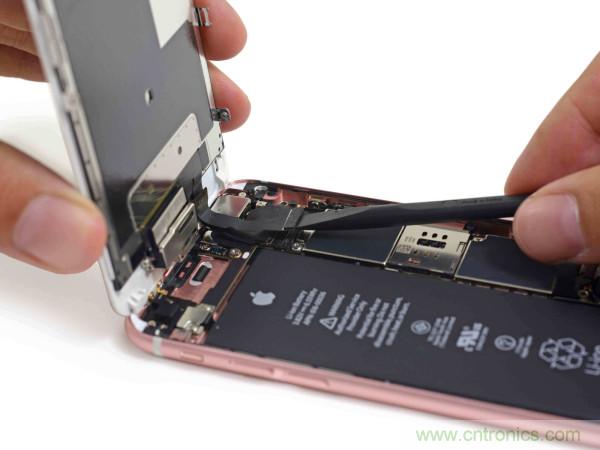

接下來就是擰下螺絲以及分開與電池相連的排線。ifixit指出在這里蘋果還是很“厚道”的使用了比較常規的螺釘固定，因此拆解要容易了一些。
分離屏幕模組
分離屏幕模組
接下來再取下屏幕模組時就沒有遇到什么困難了。iPhone 6s的屏幕模組重量達到了60g，比去年的iPhone 6要多了15g甚至已經是去年iPhone 6 plus屏幕模組的重量，由此可見隨著3D Touch的加入，在iPhone 6s的內部，變化還是不少的。
取下屏幕模組
諸多改變也使得iPhone 6s的液晶平板設計有些不同。

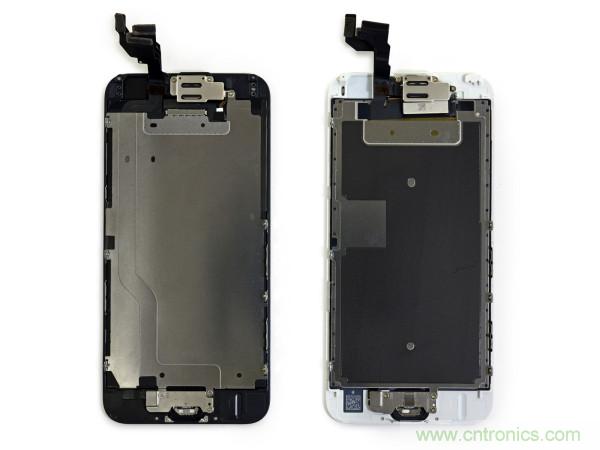

左側為iPhone 6，右側iPhone 6s

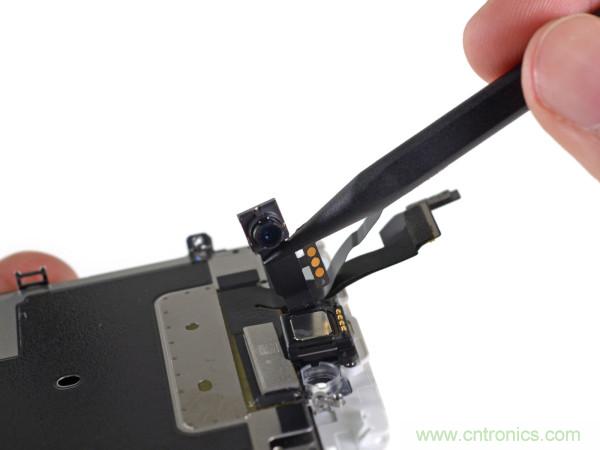

接下來為了取下屏蔽板，首先要將支架、揚聲器以前置攝像頭卸下。
拆解屏蔽板的一側支架
對于蘋果手機的Facetime攝像頭，ifixit指出從120萬像素到如今的500萬像素在外觀上變化不大。
前置攝像頭

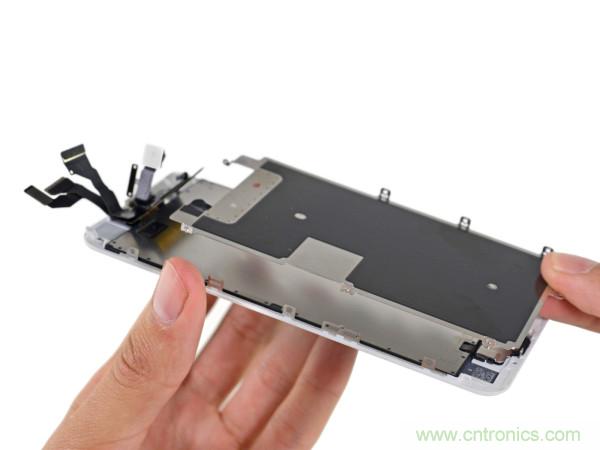

接下來就要花上一些時間來看看iPhone 6s重要的亮點：3D Touch屏幕。
取下屏蔽板

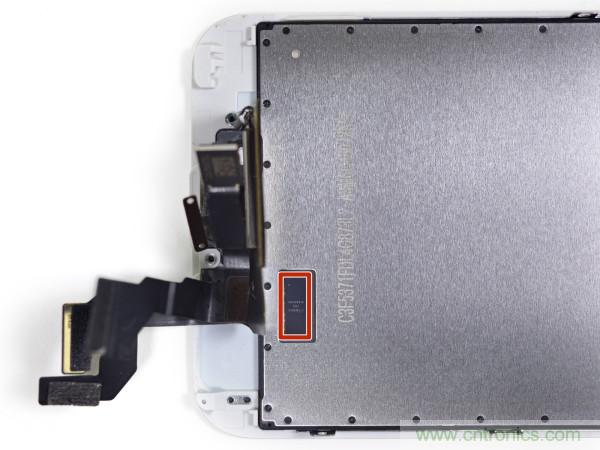

在將屏蔽板卸下來之后可以看到一枚芯片，而ifixit團隊認為這枚芯片正是有關3D Touch的。這枚芯片型號為343S00014(命名方式十分符合蘋果的風格)。
屏幕背部的芯片
接下來就是Home鍵了，很容易就能取下來，同時ifixit也表示如果是Home鍵故障，修復起來比較容易。

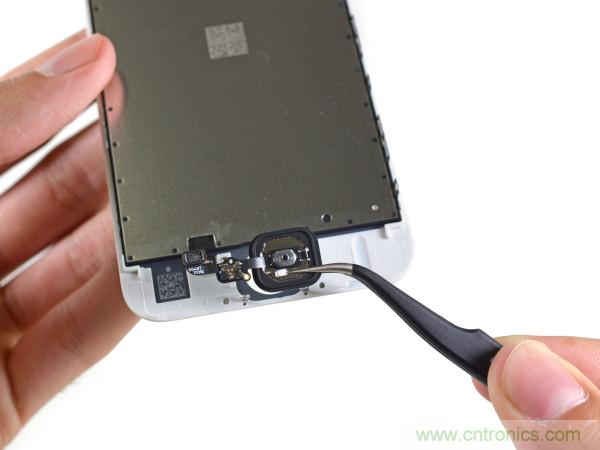

取下Home鍵

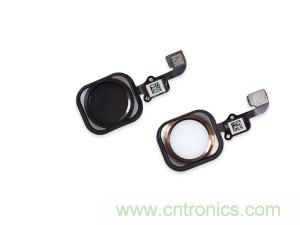

盡管目前沒有任何結論證明iPhone 6s上的Touch ID要比以往的反應更加快速靈敏，但是ifixit笑言：“如果這是蘋果說的，那么它必須是真實的”。

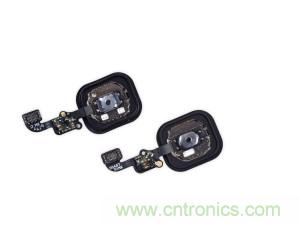

Home鍵
接下來是全新的Taptic Engine，通過X光照射可以看出這個配件采用了線性振動機制，也就是說有一個震蕩達到峰值輸出(筆者：在我的理解上就是這種機制可以在壓力感應上更加靈敏，從而避免誤操作)。
X光下Taptic Engine

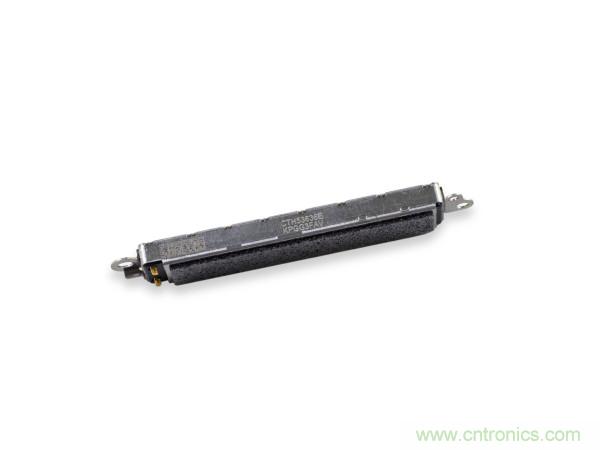

Taptic Engine

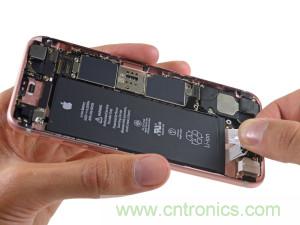

iPhone 6s電池容易拆解(或者說iPhone電池容易拆解)這一特點得到了ifixit的充分贊揚，甚至希望這一方式永遠不會被替換...
拆解電池

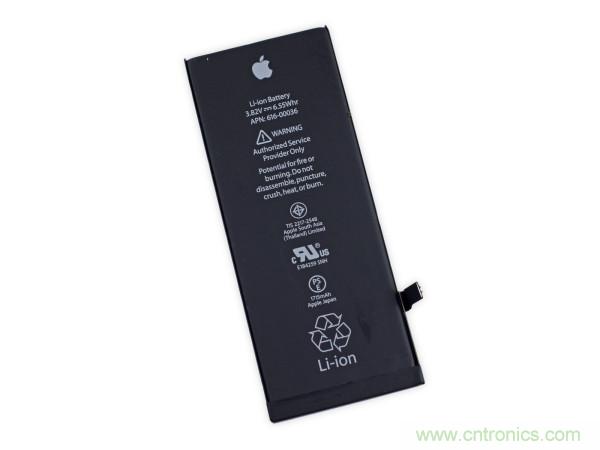

下面就是取下電池了，讓人心碎的是正如筆者前面所言，由于Taptic Engine的加入，iPhone 6s的電池容量確實下降了。去年iPhone 6的電池容量為1810mAh，而新的iPhone 6s電池規格為：3.8V 6.55W，容量1715mAh下降還是十分明顯的。對于電池續航，蘋果表示可以3G通話14小時，待機時長10天與iPhone 6一樣(這是軟件優化的結果？)
iPhone 6s電池

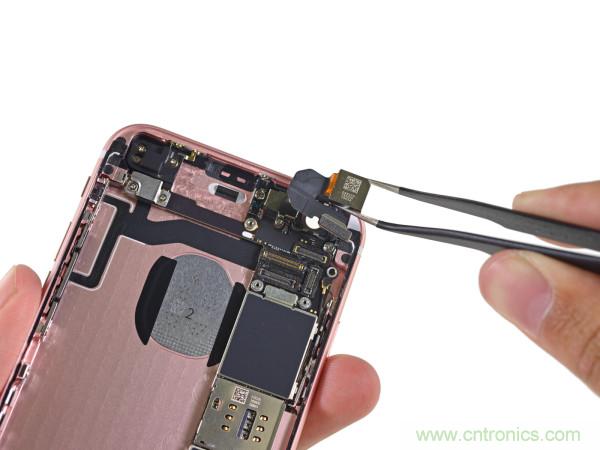

接下來是終于告別萬年800萬像素的1200萬后置攝像頭。50%的像素提升并沒有對相機帶來副作用，反而會有更快、更準確的對焦。
取下主攝像頭

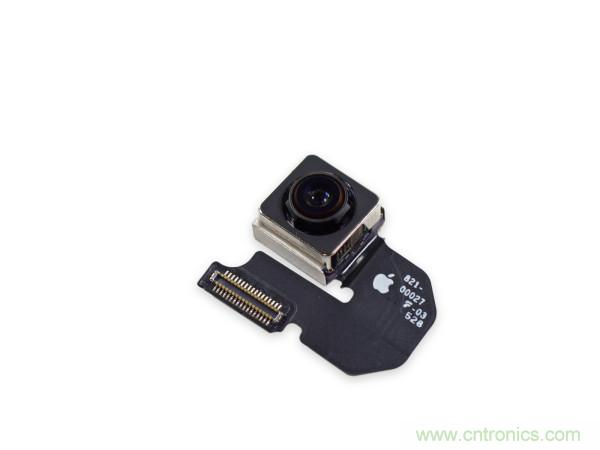

此外新的iSight攝像頭也讓iPhone終于進入了4K視頻錄制的舞臺，此前主要以Android手機為主。
攝像頭

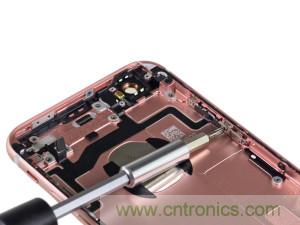

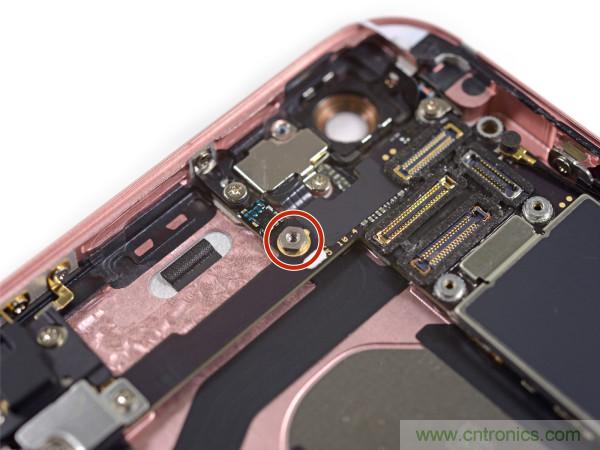

再去下天線模塊時，ifixit團隊遇到了一些困難——“特別的”螺絲。
天線模塊
天線模塊

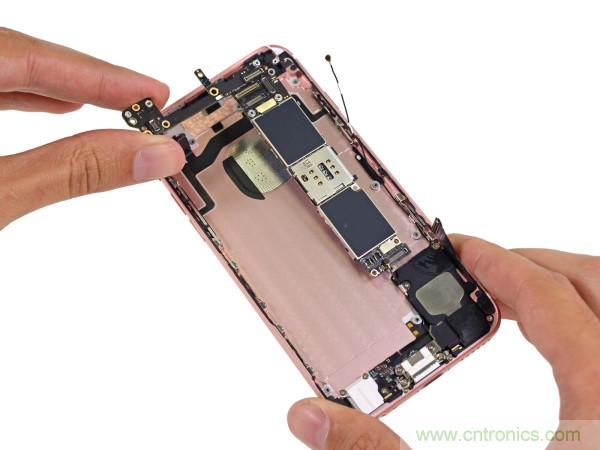

現在，終于到了取下主板的一刻。
取下主板

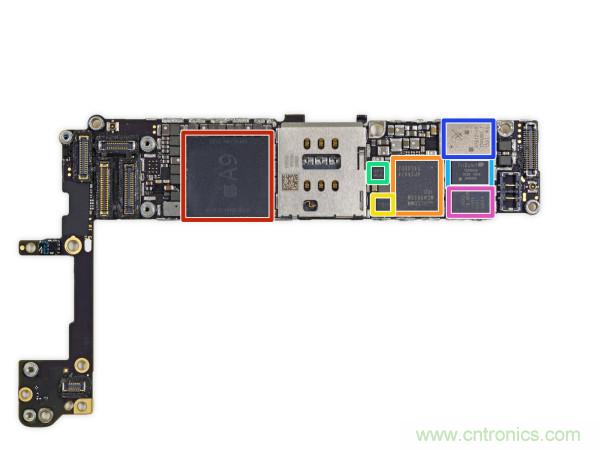

主板一側，紅色區域?yàn)樘O(píng)果A9芯片和三星2GB apl0898 LPDDR4內存;橙色區域?yàn)楦咄╩dm9635m LTE芯片，6調制解調器;黃色區域?yàn)镮nvenSense mp67b 6軸陀螺儀和加速度計的組合(與iPhone 6一樣);綠色區域?yàn)椴┦纻鞲衅?P7 La 3軸加速度計;淺藍色區域?yàn)門riQuint tqf6405功率放大器模塊;深藍色區域?yàn)镾kyworks sky77812功率放大器模塊;粉色區域?yàn)锳vago afem-8030功率放大器模塊。
主板芯片介紹

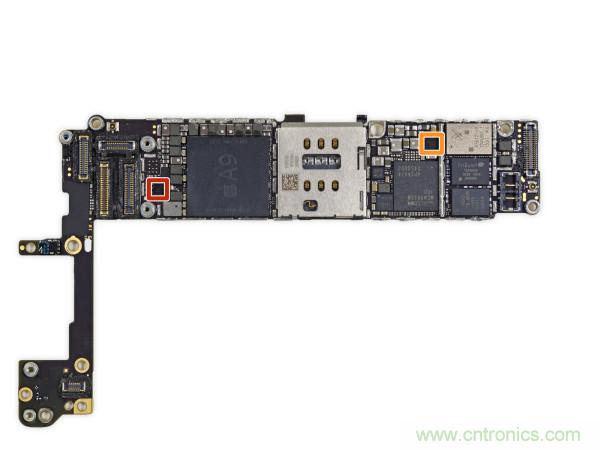

此外在主板這一側還有兩個集成電路，紅色區域?yàn)?7a6cvi與橙色區域?yàn)楦咄╭fe1100包絡跟蹤IC。
主板芯片介紹

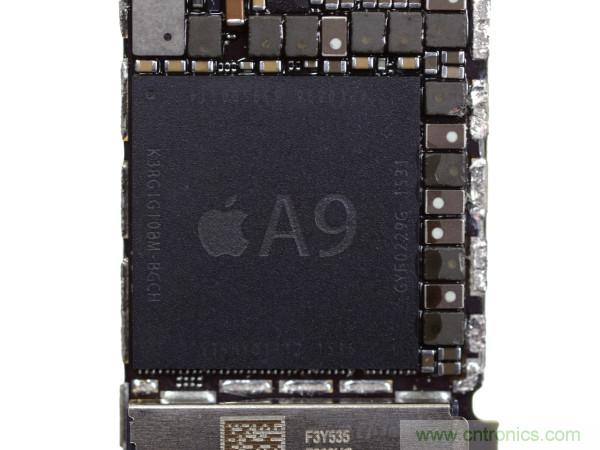

據悉A9芯片要比A8在尺寸上縮小了15%，但是ifixit團隊指出他們無法給出確切的數據，但是A9在封裝后尺寸約為14.5X15毫米，而A8則為13.5X14.5毫米。當然A9的封裝內部應該包括一個小的A9芯片以及嵌入式M9運動協調處理器。
A9處理器

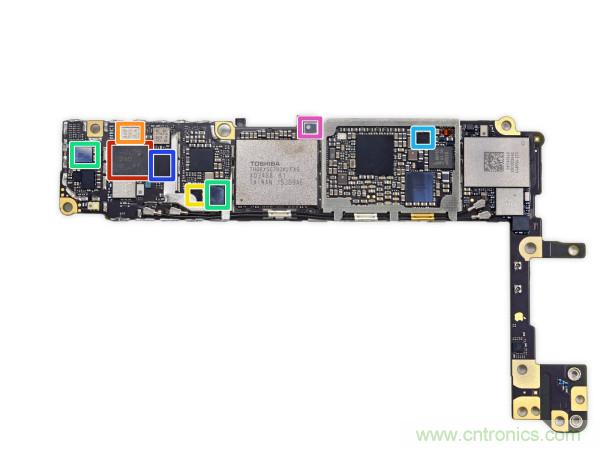

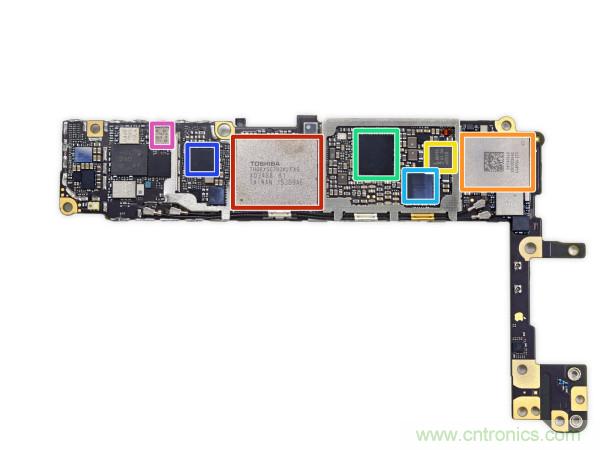

當然，以上這些還不是主板的全部?jī)?nèi)容，接下來讓我們看看它的另一側。紅色區域?yàn)闁|芝thgbx5g7d2klfxg 16GB 19納米NAND閃存;橙色區域?yàn)橥ㄓ每茖W(xué)工業339s00043 Wi-Fi模塊;黃色區域?yàn)槎髦瞧?6v10 NFC控制器;綠色區域?yàn)锳pple/Dialog 338S00120 電源管理模組;淺藍色區域?yàn)锳pple/Cirrus Logic 338S00105音頻模組;深藍色區域?yàn)楦咄╬md9635電源管理模組;粉色區域?yàn)镾kyworks sky77357功率放大器模塊(可能的sky77354迭代)。
主板一側介紹
作為密集恐懼癥的克星，主板的內容還有很多，比如下圖中的紅色區域?yàn)榇逄?40前端模塊;橙色區域?yàn)镽F Micro Devices rf5150天線開關;黃色區域?yàn)槎髦瞧?610a3(在iPhone 5S和5C發現可能的迭代1610a1);綠色區域?yàn)锳pple/Cirrus Logic 338s1285音頻模組(在iPhone 5S發現可能的迭代338s1202音頻編解碼器);淺藍色區域?yàn)榈轮輧x器65730aop電源管理模組;深藍色區域?yàn)楦咄╓TR3925射頻收發器;粉色區域可能是博世傳感器氣壓傳感器(BMP280)。
主板一側芯片模組介紹

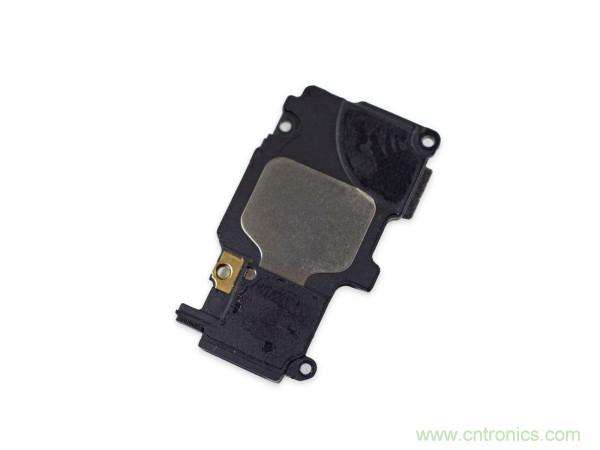

看過以上“高能”內容之后，讓我們緩解下精神看看下面這些配置。首先是揚聲器，iPhone 6s的揚聲器與iPhone 6還是十分相似的，如果非說改變，那么歸其原因可能又是Taptic Engine惹的禍。
取下?lián)P聲器
揚聲器

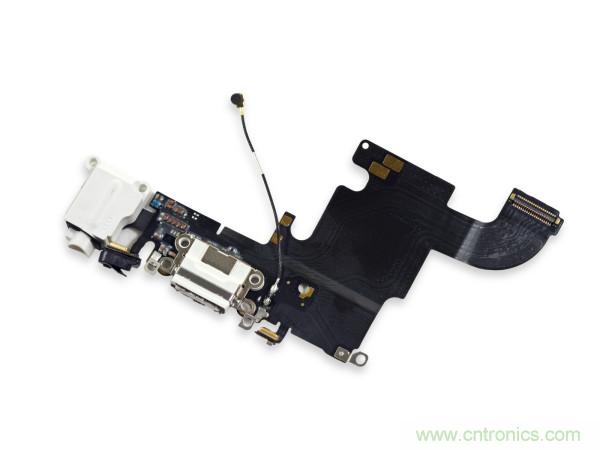

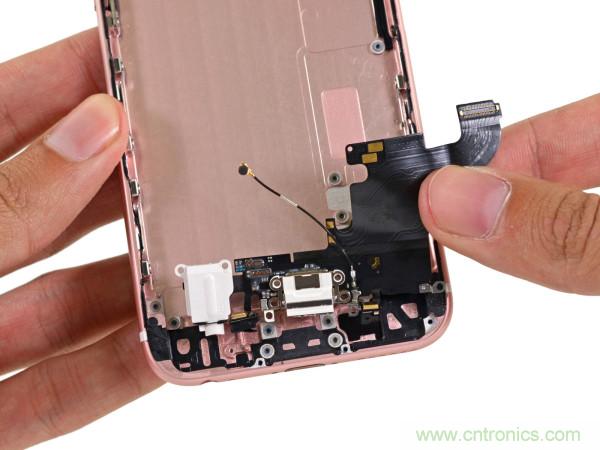

下面是iPhone 6s上的lightning接口模組。在這個模組上有兩個麥克風，而lightning接口的優良性能可以很好滿足用戶充電和數據傳輸?shù)男枨蟆?/div>
取下接口模組
接口模組
在這里ifixit也介紹了一個維修上的難點，那就是這個模組的纜線“內容太豐富”、設計太緊湊，如果一個單元出了問題可能以為這整個電纜都需要更換。
接口模組

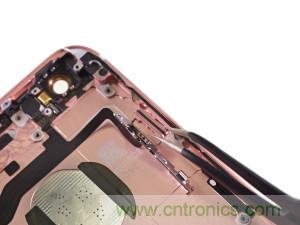

最后要看的就是鎖屏鍵了，盡管配備了防水措施，但是往日的大橡膠墊不見了。ifixit指出，iPhone 6s不帶有防水等級，也就是說“不要讓水和智能手機成為朋友!”
拆解鎖屏鍵
X光下的鎖屏鍵

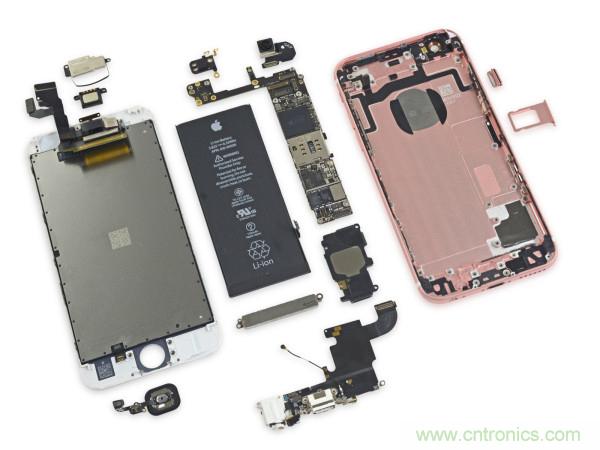

終于拆解完成，下面送上一張全家福。
iPhone 6s拆解全家福
對于iPhone 6s的修復難度，ifixit打了7分(10分最易修復)，這個成績得益于蘋果精湛的工業設計。
iPhone 6s修復難度評分
對于iPhone 6s設計上的優點，ifixit也做了簡單介紹，比如顯示模組作為第一組件，簡化了屏幕維修;盡管電池包裝在內部，需要一些專業工具和去膠技術，但是想要更換并不困難。
相對來看，給iPhone 6s修復拉分的設計包括：Touch ID與電路板連接，一定程度上增加了修復難度，此外還有一個老生常談的問題就是iPhone采用的螺絲，還是需要專業的工具來進行拆卸。
新增的女性配色，尤其是對于亞洲女性而言，無疑具有極大的吸引力，是進一步刺激iPhone 6s在國內的銷量的大招。至此，one more color的iPhone 6s拆解完全結束，用戶是否心甘情愿為iPhone 6s的創新買賬？相信每個人心里都有一本帳。大家有什么看法？或支持，或吐槽，歡迎大家暢所欲言！
