【導讀】在電源噪聲的分析過程中，比較經典的方法是使用示波器觀察電源噪聲波形并測量其幅值，據此判斷電源噪聲的來源。但是隨著數字器件的電壓逐步降低、電流逐步升高，電源設計難度增大，需要使用更加有效的測試手段來評估電源噪聲。本文講解的是是使用頻域方法分析電源噪聲的一個案例。
本文談到這么多年來最受關注的電源噪聲測量問題，有最實用的經驗總結，有實測案例佐證，有仿真分析相結合。
在電源噪聲的分析過程中，比較經典的方法是使用示波器觀察電源噪聲波形并測量其幅值，據此判斷電源噪聲的來源。但是隨著數字器件的電壓逐步降低、電流逐步升高，電源設計難度增大，需要使用更加有效的測試手段來評估電源噪聲。本文是使用頻域方法分析電源噪聲的一個案例，在觀察時域波形無法定位故障時，通過FFT（快速傅立葉變換）方法進行時頻轉換，將時域電源噪聲波形轉換到頻域進行分析。電路調試時，從時域和頻域兩個角度分別來查看信號特征，可以有效地加速調試進程。

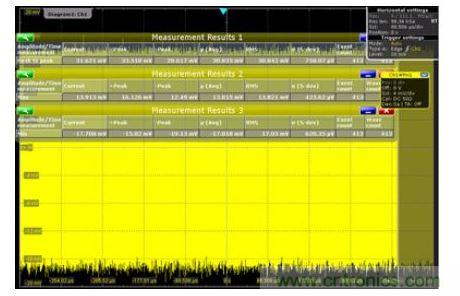

在單板調試過程中發現一個網絡的電源噪聲達到80mv，已經超過器件要求，為了保證器件能夠穩定工作必須降低該電源噪聲。

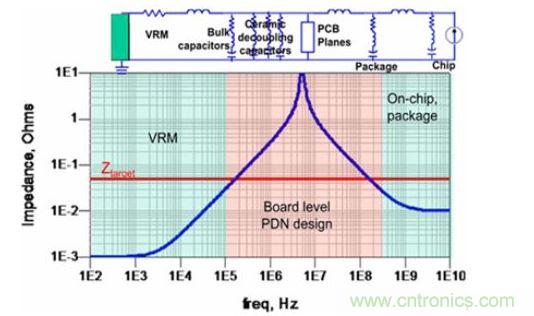

在調試該故障前先回顧下電源噪聲抑制的原理。如下圖所示，電源分配網絡中不同的頻段由不同的元件來抑制噪聲，去耦元件包含電源調整模塊（VRM）、去耦電容、PCB電源地平面對、器件封裝和芯片。VRM包含電源芯片及外圍的輸出電容，大約作用于DC到低頻段（100K左右），其等效模型是一個電阻和一個電感組成的二元件模型。去耦電容最好使用多個數量級容值的電容配合使用，充分覆蓋中頻段（數10K到100M左右）。由于布線電感和封裝電感的存在，即時大量堆砌去耦電容也難以在更高頻起到作用。PCB電源地平面對形成了一個平板電容，也具有去耦作用，大約作用在數十兆。芯片封裝和芯片負責高頻段（100M以上），目前的高端器件一般會在封裝上增加去耦電容，此時PCB上的去耦范圍可以降低到數十兆甚至幾兆。因此，在電流負載不變的情況下，我們只要判斷出電壓噪聲出現在哪個頻段，那么針對這個頻段所對應的去耦元件進行優化即可。在兩個去耦元件的相鄰頻段時兩個去耦元件會配合作用，所以在分析去耦元件臨界點時相鄰頻段的去耦元件也要同時納入考慮。
根據傳統電源調試經驗，首先在該網絡上增加了一些去耦電容，增加電源網絡的阻抗余量，保證在中頻段的電源網絡阻抗都能滿足該應用場景的需求。結果紋波僅降低幾mV，改善微乎其微。產生這個結果有幾個可能：1、噪聲處在低頻，并不在這些去耦電容起作用的范圍內；2、增加電容影響了電源調節器VRM的環路特征，電容帶來的阻抗降低與VRM的惡化抵消了。帶著這個疑問，我們考慮使用示波器的頻域分析功能來查看電源噪聲的頻譜特性，定位問題根源。
示波器的頻域分析功能是通過傅立葉變換實現的，傅立葉變換的實質是任何時域的序列都可以表示為不同頻率的正弦波信號的無限疊加。我們分析這些正弦波的頻率、幅值和相位信息，就是將時域信號切換到頻域的分析方法。數字示波器采樣到的序列是離散序列，所以我們在分析中最常用的是快速傅立葉變換（FFT）。FFT算法是對離散傅立葉變換（DFT）算法優化而來，運算量減少了幾個數量級，并且需要運算的點數越多，運算量節約越大。
[page]
示波器捕獲的噪聲波形進行FFT變換，有幾個關鍵點需要注意。
1、根據耐奎斯特抽樣定律，變換之后的頻譜展寬（Span）對應與原始信號的采樣率的1/2，如果原始信號的采樣率為1GS/s，則FFT之后的頻譜展寬最多是500MHz；
2、變換之后的頻率分辨率（RBW Resolution Bandwidth）對應于采樣時間的倒數，如果采樣時間為10mS，則對應的頻率分辨率為100Hz；
3、頻譜泄漏，即信號頻譜中各譜線之間相互干擾，能量較低的譜線容易被臨近的高能量譜線的泄漏所淹沒。避免頻譜泄漏可以盡量采集速率與信號頻率同步，延長采集信號時間及使用適當?shù)拇昂瘮?shù)。

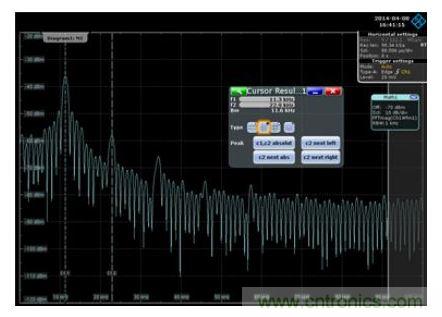

電源噪聲測量時不要求較高的采樣率，所以可以設置很長的時基，這也意味著采集的信號時間可以足夠長，可以認為覆蓋到了整個有效信號的時間跨度，此時不需要添加窗函數。調整以上設置可以得到比較準確的FFT變換曲線了，再通過zoom功能查看感興趣的頻點。如下圖中電源噪聲的主要能量集中在11.3KHz左右，并以該頻率為基波頻率諧振。據此可以推斷本PDN網絡在11.3KHz處的阻抗不能滿足要求，電容在該頻點的阻抗也比較高，起不到降低阻抗的作用，所以前面增加電容并不能減小電源噪聲。
一般來說，11.3KHz應該是VRM的管轄范圍，此處出現較大噪聲說明VRM電路設計不能滿足要求。這里對VRM的性能進行分析，VRM分析的方法眾多，此處主要采用仿真其反饋環路波特圖的手段。波特圖主要觀察幾個關鍵信息：1、穿越頻率，增益曲線穿越0dB線的頻率點；2、相位裕度，相位曲線在穿越頻率處所對應的相位值；3、增益裕度，相位在-360°時所對應的增益值。這里我們主要關注穿越頻率和相位裕度這兩個指標。從VRM的環路波特圖（如下圖a）可以看到，VRM的穿越頻率在8KHz左右，相位裕度37度。這里存在兩個問題：首先VRM的相位裕度一般需要大于45度才能保證環路的穩定工作，這里相位裕度稍小一些，需要增加相位裕度；其次穿越頻率太低，穿越頻率附近VRM的調整作用逐漸降低，而此頻點bulk電容還起不到作用，所以在8KHz附近會存在較高的阻抗，這個頻點的噪聲抑制作用較差。下圖是優化VRM環路之后的波特圖，調整相位裕度到50度，穿越頻率推到46KHz左右。
對優化后的VRM驗證紋波，可以看到紋波明顯降低到33mv，能夠滿足器件要求。
上述案例是使用示波器FFT功能快速定位電源問題的過程，從這個例子可以看到示波器的頻域分析功能在電路調試時可以發揮很大作用。示波器的FFT功能配合長存儲深度可以很方便地分析低頻率長周期信號，這個優勢在數字電路調試中比較突出。
