【導讀】智能手機的流行，帶動了移動電源的風行。市面上開始出現各式各樣的移動電源。很多DIY大人開始手癢，自己動手制作了一個便捷移動電源。本文設計的是一個太陽能移動電源，能夠隨走隨充。
這款電源主要利用了幾塊鋰電池，想要達到的效果初步如下：
用普通的手機充電器或電腦的USB接口要能很方便的給移動電源充電；
用太陽能板也能給電池充電；
輸出5V 500mA；
有充電指示，和電量低指示；
事先說明，這款電源并不考慮內置內置AC充電電路，因?yàn)槭謾C(jī)充電器、mp3充電器等基本上都是USB接口的，直接用這些接口就好了很方便，另一方面，如果有5V左右的太陽能板也可以外接充電。
至于太陽能電池板，不建議和電池安裝在一起形成一體。因?yàn)樵诟邷丨h(huán)境下，電池處于暴曬的情況下是容易發生危險的。所以太陽能電池板考慮外接，不裝到一起。
圖1
圖2

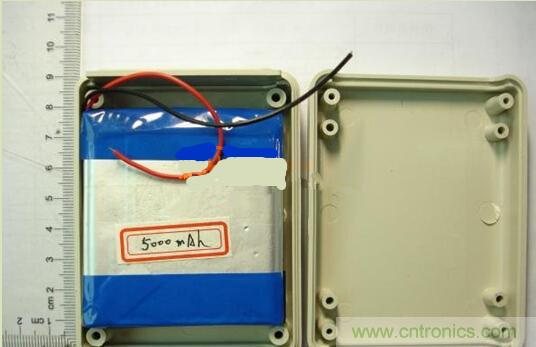

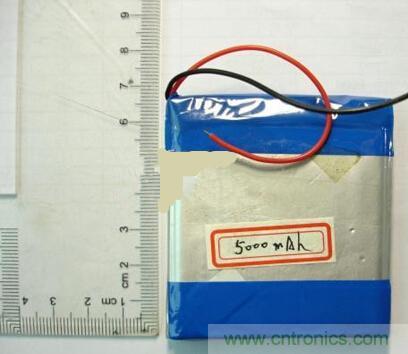

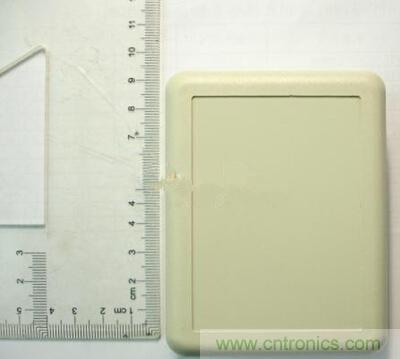

電池外殼采用塑料，尺寸是：90*70*28mm，外壁較厚，如果大家有較為大的外殼，可以做容量更大的電池。電池是鋰電的：3.7V 5000mAH。 尺寸是：66.5*61.5*9.5mm。
圖3
鋰電池充電IC比較常用的有：TP4056/LTC4054/SC806/SC805/MAX1507等。原來計劃用STM8單片機實現全部的充電控制和放電回路的BOOST升壓控制，考慮到讓大多數人都容易DIY，最終還是決定用通用充電IC加BOOST升壓IC來實現了。

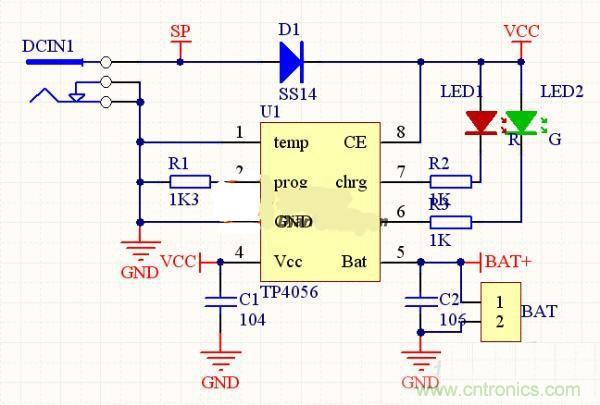

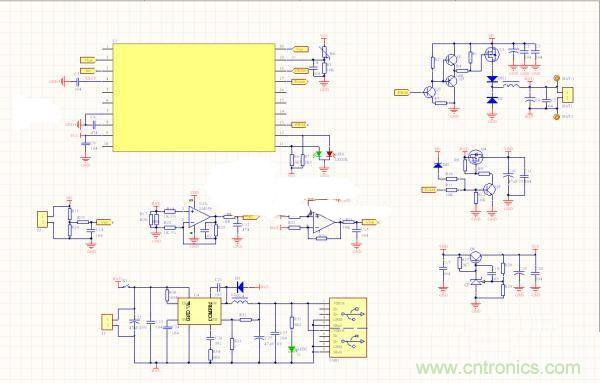

充電電路選擇：TP4056，主要是這顆IC相對便宜好買。充電電路如下：
圖4
升壓電路決定用MP1542，電路如圖：
圖5

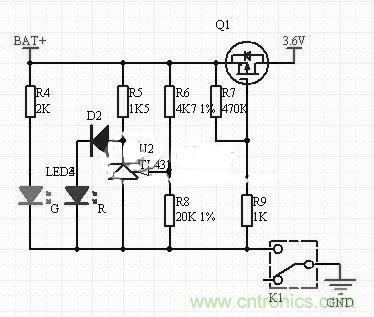

工作指示和低電量指示電路：
圖6

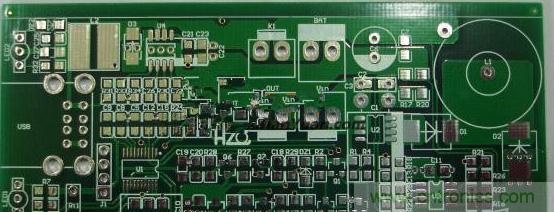

圖7
圖8

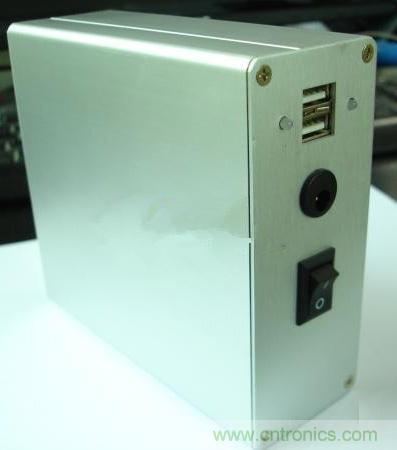

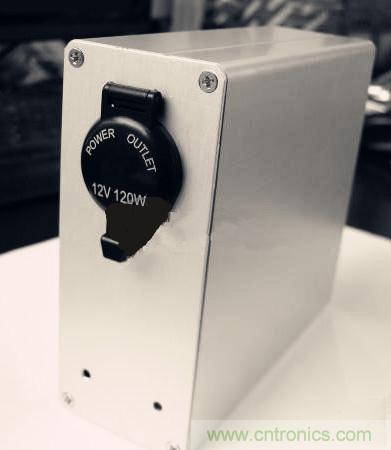

組裝一下就成了一個10W的太陽能電源了，成品如下
圖9
圖10
