【導讀】CN5501是工作于4V到32V的恒流輸出集成電路，能夠向一路或多路高亮度LED提供達1安培的電流。今天給大家分享一下基于CN5501的高壓線性LED驅動設計。
1、CN5501通過一個與LED串連的電流檢測電阻設置LED電流。一個高壓使能管腳可用于對LED進行PWM調光。CN5501內部集成有高壓MOS晶體管，減少了外部元器件的數目，LED電流精度達5%，非常適合高輸入電壓驅動高亮度LED發光的應用。
2、CN5501的EQ管腳能夠在多個CN5501并聯使用時起到電流均衡的作用。其它功能包括5V穩壓輸出和熱調制等。

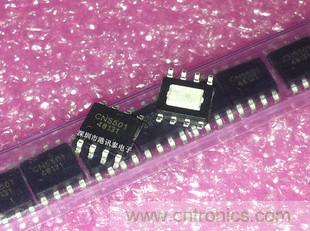

3、CN5501采用散熱能力增強型的8管腳SOP封裝和8管腳DFN封裝。
特點
1、工作電壓范圍：4V 到 32V。
2、可設置的LED電流達1A。
3、內置32V，持續電流達1A的功率MOS晶體管，最大電流1.5A(典型值)。
4、LED電流檢測電壓150毫伏，降低了功耗。
5、LED電流精度：±5%。
6、高壓芯片使能輸入端，可作為調光端口。
7、為多個CN5501并聯使用的電流均衡功能。
8、熱調制功能。
9、工作環境溫度范圍：－40℃ to 85℃。
10、采用散熱能力增強型的8管腳SOP封裝和8管腳DFN封裝。
11、產品無鉛，滿足rohs指令要求，無鹵素。
