為了方便大家閱讀，小編將“只需一周，就可熟識各種電路設計圖”文檔奉上！
一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始， 怎樣才能讀懂它。其實電子電路本身有很強的規律性，不管多復雜的電路，經過分析可以發現，它是由少數幾個單元電路組成的。好象孩子們玩的積木，雖然只有十 來種或二三十種塊塊，可是在孩子們手中卻可以搭成幾十乃至幾百種平面圖形或立體模型。同樣道理，再復雜的電路，經過分析就可發現，它也是由少數幾個單元電 路組成的。因此初學者只要先熟悉常用的基本單元電路，再學會分析和分解電路的本領，看懂一般的電路圖應該是不難的。
按單元電路的功能可以把它們分成若干類，每一類又有好多種，全部單元電路大概總有幾百種。下面我們選最常用的基本單元電路來介紹。讓我們從電源電路開始。
1、電源電路讀圖要點：
電源電路是電子電路中比較簡單然而卻是應用最廣的電路。拿到一張電源電路圖時，應該：
① 先按“整流 — 濾波 — 穩壓”的次序把整個電源電路分解開來，逐級細細分析。
② 逐級分析時要分清主電路和輔助電路、主要元件和次要元件，弄清它們的作用和參數要求等。例如開關穩壓電源中，電感電容和續流二極管就是它的關鍵元件。
③ 因為晶體管有 NPN 和 PNP 型兩類，某些集成電路要求雙電源供電，所以一個電源電路往往包括有不同極性不同電壓值和好幾組輸出。讀圖時必須分清各組輸出電壓的數值和極性。在組裝和維 修時也要仔細分清晶體管和電解電容的極性，防止出錯。
④ 熟悉某些習慣畫法和簡化畫法。 ⑤ 最后把整個電源電路從前到后全面綜合貫通起來。這張電源電路圖也就讀懂了。
電源電路讀圖舉例：
例子：實用穩壓電源

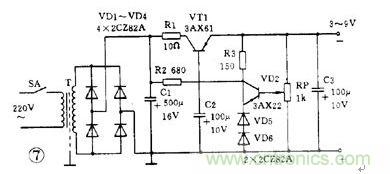

下圖是一個實用的穩壓電源。輸出電壓 3 ～ 9 伏可調，輸出電流最大 100 毫安。這個電路就是串聯型穩壓電源電路。要注意的是 :① 整流橋的畫法和圖 2 （ c ）不同，實際上它就是橋式整流電路。 ② 這個電路使用 PNP 型鍺管，所以輸出是負電壓，正極接地。 ③ 用兩個普通二極管代替穩壓管。任何二極管的正向壓降都是基本不變的，因此可用二極管代替穩壓管。 2AP 型二極管的正向壓降約是 0.3 伏， 2CP 型約是 0.7 伏， 2CZ 型約是 1 伏。圖中用了兩個 2CZ 二極管作基準電壓。 ④ 取樣電阻是一個電位器，所以輸出電壓是可調的。
更多電源電路讀圖舉例詳見文檔：http://www.freschetta.cn/cp-dl/1169
[page]
2、放大電路讀圖要點及舉例
放大電路是電子電路中變化較多和較復雜的電路。在拿到一張放大電路圖時，首先要把它逐級分解開，然后一級一級分析弄懂它的原理，最后再全面綜合。讀圖時要 注意：
① 在逐級分析時要區分開主要元器件和輔助元器件。放大器中使用的輔助元器件很多，如偏置電路中的溫度補償元件，穩壓穩流元器件，防止自激振蕩的防振元件、去 耦元件，保護電路中的保護元件等。
② 在分析中最主要和困難的是反饋的分析，要能找出反饋通路，判斷反饋的極性和類型，特別是多級放大器，往往以后級將負反饋加到前級，因此更要細致分析。
③ 一般低頻放大器常用 RC 耦合方式；高頻放大器則常常是和 LC 調諧電路有關的，或是用單調諧或是用雙調諧電路，而且電路里使用的電容器容量一般也比較小。
④ 注意晶體管和電源的極性，放大器中常常使用雙電源，這是放大電路的特殊性。
放大電路讀圖舉例：
例 1 助聽器電路

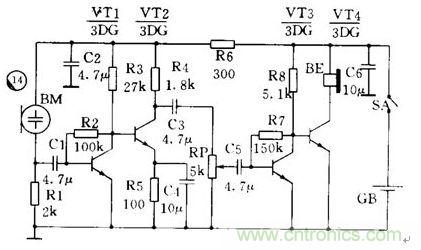

下圖是一個助聽器電路，實際上是一個 4 級低頻放大器。 VT1 、 VT2 之間和 VT3 、 VT4 之間采用直接耦合方式， VT2 和 VT3 之間則用 RC 耦合。為了改善音質， VT1 和 VT3 的本級有并聯電壓負反饋（ R2 和 R7 ）。由于使用高阻抗的耳機，所以可以把耳機直接接在 VT4 的集電極回路內。 R6 、 C2 是去耦電路， C6 是電源濾波電容。
更多放大電路讀圖舉例詳見：http://www.freschetta.cn/cp-dl/1169
[page]
3、脈沖電路的讀圖要點：
① 脈沖電路的特點是工作在開關狀態，它的輸入輸出都是脈沖，因此分析時要抓住關鍵，把主次電路區分開，先認定主電路的功能，再分析輔助電路的作用。
② 從電路結構上抓關鍵找異同。前面介紹了集基耦合方式的三種基本單元電路，它們都由雙管反相器構成正反饋電路，這是它們的相同點。但細分析起來它們還是各有 特點的：無穩和雙穩電路雖然都有對稱形式，但無穩電路是用電容耦合，雙穩是用電阻直接耦合（有時并聯有加速電容，容量一般都很小）；而且雙穩電路一般都有 觸發電路（雙端或單端觸發）；單穩電路就很好認，它是不對稱的，兼有雙穩和單穩的形式。這樣一分析，三種電路就很好區別了。
③ 脈沖電路中，脈沖的生成、變換和整形都和電容器的充、放電有關，電路的時間常數即 R 和 C 的數值對確定電路的性質有極重要的意義，這一點尤為重要。
更多脈沖電路的讀圖舉例詳見：http://www.freschetta.cn/cp-dl/1169
[page]
4、數字邏輯電路讀圖要點和舉例
數字邏輯電路的讀圖步驟和其它電路是相同的，只是在進行電路分析時處處要用邏輯分析的方法。讀圖時要：
① 先大致了解電路的用途和性能。
② 找出輸入端、輸出端和關鍵部件，區分開各種信號并弄清信號的流向。
③ 逐級分析輸出與輸入的邏輯關系，了解各部分的邏輯功能。 ④ 最后統觀全局得出分析結果。
舉例：三路搶答器

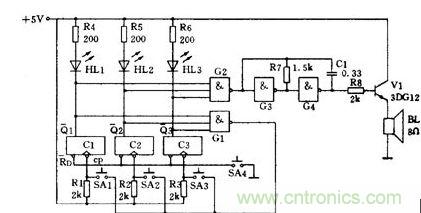

下圖是智力競賽用的三路搶答器電路。裁判按下開關 SA4 ，觸發器全部被置零，進入準備狀態。這時 Q1 ～ Q3 均為 1 ，搶答燈不亮；門 1 和門 2 輸出為 0 ，門 3 和門 4 組成的音頻振蕩器不振蕩，揚聲器無聲。
更多數字邏輯電路讀圖舉例詳見：http://www.freschetta.cn/cp-dl/1169
[page]
5、 555 電路讀圖要點及舉例
555 集成電路經多年的開發，實用電路多達幾十種，幾乎遍及各個技術領域。但對初學者來講，常見的電路也不過是上述幾種，因此在讀圖時，只要抓住關鍵，識別它們是不難的。
從電路結構上分析，三類 555 電路的區別或者說它們的結構特點主要在輸入端。因此當我們拿到一張 555 電路圖時，在大致了解電路的用途之后，先看一下電路是 CMOS 型還是雙極型，再看復位端（ ）和控制電壓端（ V c ）的接法，如果復位端（ ）是接高電平、控制電壓端（ V c ）是接一個抗干擾電容的那就可以按以下的次序先從輸入端開始進行分析：
（ 1 ） 6 、 2 端是分開的
①7 端懸空不用的一定是雙穩電路。如有兩個輸入的則是雙限比較器；如只有一個輸入的則是單端比較器。這類電路一般都是作電子開關、控制和檢測電路的用途。
②7 、 6 端短接并接有電阻電容、取 2 端作輸入的一定是單穩電路。它的輸入可以用開關人工啟動，也可以用輸入脈沖啟動，甚至為了取得較好的啟動效果在輸入端帶有 RC 微分電路。這類電路一般用作定時延時控制和檢測的用途。
（ 2 ） 6 、 2 端短接的
① 輸入沒有電容的是施密特觸發器電路。這類電路常用作電子開關、告警、檢測和整形的用途。
② 輸入端有電阻電容而 7 端懸空的，這時要看電阻電容的接法：（ a ） R 和 C 串聯接在電源和地之間的是單穩電路， R 和 C 就是它的定時電阻和定時電容。（ b ） R 在上 C 在下， R 的一端接在 V 0 端上的是直接反饋型無穩電路，這時 R 和 C 就是決定振蕩頻率的元件。
③7 端也接在輸入端，成“ R A － 7 － R B － 6 、 2—C ”的形式的就是最常用的無穩電路。這時 R A 和 R B 及 C 就是決定振蕩頻率的元件。這類電路可以有很多種變型：如省去 R A ，把 7 端接在 V 0 上；或者在 R B 兩端并聯二極管 VD 以獲得方波輸出，或者用電阻和電位器組成 R A 和 R B ，而且在 R A 和 R B 兩端并聯有二極管以獲得占空比可調的脈沖波等等。這類電路是用途最廣的，常用于脈沖振蕩、音響告警、家電控制、電子玩具、醫療電器以及電源變換等用途。
（ 3 ）如果控制電壓（ V c ）端接有直流電壓，則只是改變了上下兩個閥值電壓的數值，其它分析方法仍和上面的相同。
只要按上述步驟細心分析核對，一定能很快地識別 555 電路的類別和了解它的工作原理。下面的問題就比較好辦了，例如定時時間、振蕩頻率等都可以按給出的公式進行估算。
例 相片曝光定時器
下圖是用 555 電路制成的相片曝光定時器。從圖看到，輸入端 6 、 2 并接在 RC 串聯電路中，所以這是一個單穩電路， R1 和 RP 是定時電阻， C1 是定時電容。
電路在通電后， C1 上電壓被充到 6 伏，輸出 V 0 =0 ，繼電器 KA 不吸動，常開接點是打開的，曝光燈 HL 不亮。這是它的穩態。 按下 SB 后， C1 快速放電到零，輸出 V 0 =1 ，繼電器 KA 吸動，點亮曝光燈 HL ，暫穩態開始。 SB 放開后電源向 C1 充電，當 C1 上電壓升到 4 伏時，暫穩態結束，定時時間到，電路恢復到穩態。輸出翻轉成 V 0 =0 ，繼電器 KA 釋放，曝光燈熄滅。電路定時時間是可調的，大約是 1 秒～ 2 分鐘。
更多的電路例子分享大家詳見文檔：http://www.freschetta.cn/cp-dl/1169
