【導讀】音箱大家都見過，有源音箱通常都拖著長長的尾巴，攜帶很不方便，而市面上的USB供電小音箱，只能提供5V/100mA即0.5W，推一些紙盆的喇叭沒問題，重低音就不用想了。為此，網友DIY了一個USB音箱，真正的500mA電流，供電充足，音量巨大，低音渾厚，成本還不超過10元！

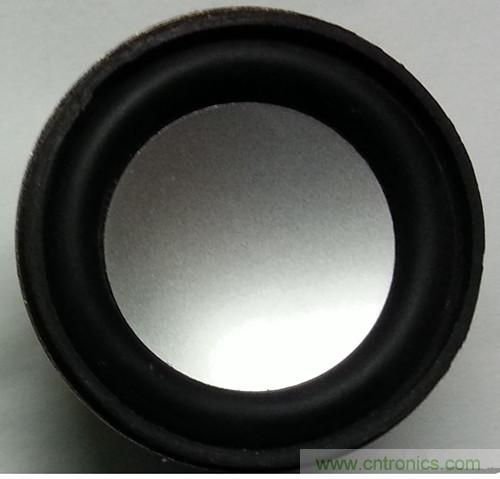

首先來看一下喇叭，從插卡音箱里摳的，4Ω/3W，音量超大，重低音也足。

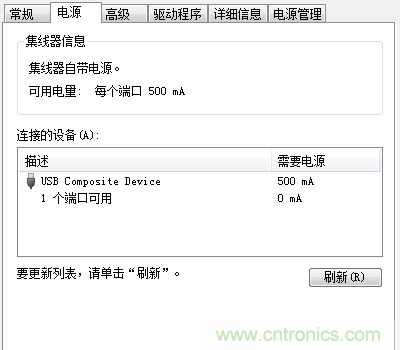

然后是供電，既然是用在筆記本上，當然是考慮通過電腦供電了，其實USB是可以提供500mA電流的，但需要設備申請，剛開始考慮通過C8051F320實現一個HID設備（主要是考慮免驅）向電腦申請500mA，后來看到有人自制USB聲卡，連音頻信號線都可以省了。當然30多大洋的PCM2912是無論如何談不上低成本的，本人找到一款真正低價的USB聲卡芯片CM102S+，3元。
CM102是自帶功率放大的，但OTL怎么也比不上BTL，還是加個專用的功率放大吧，PAM8403，1元不到。
[page]

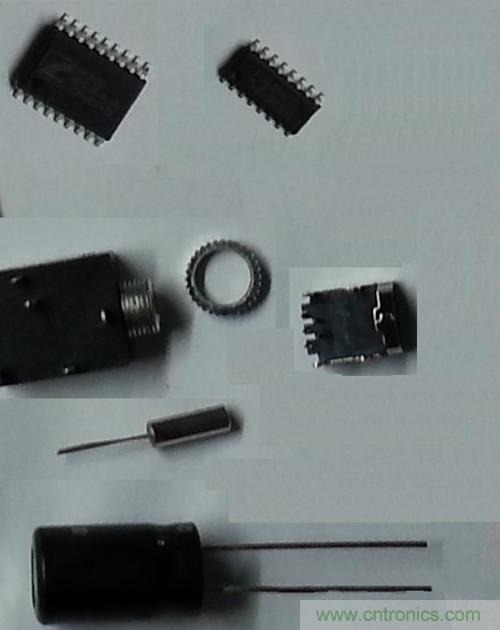

下面是關鍵器件，貼片元件沒照下來，反正也看不清楚。箱體用的是保健品的瓶子，后面有。
下面詳細介紹制作過程：

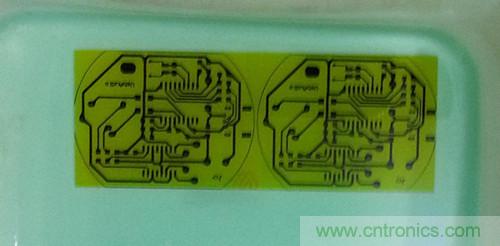

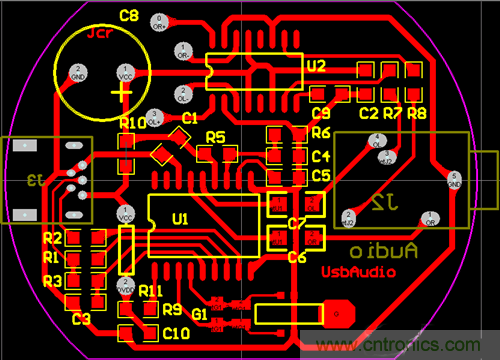

1、畫PCB圖，由于是自制PCB，只能單面布線，所以走線并不合理，不過能拔膿的就是好膏藥，能干活就行。去掉絲印層、底層，黑白方式鏡像打印。所有孔均為15mil，給鉆頭一個定位而已，實際孔大小取決于鉆頭。

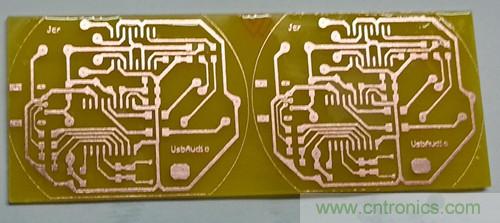

2、轉印到敷銅板，由于我買的是15*10cm的敷銅板，直接做兩塊，寬度為10cm。

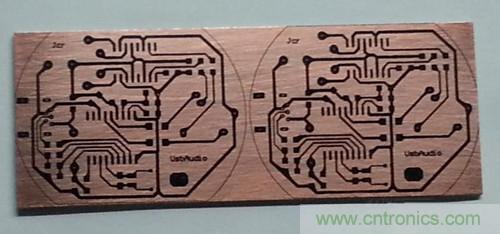

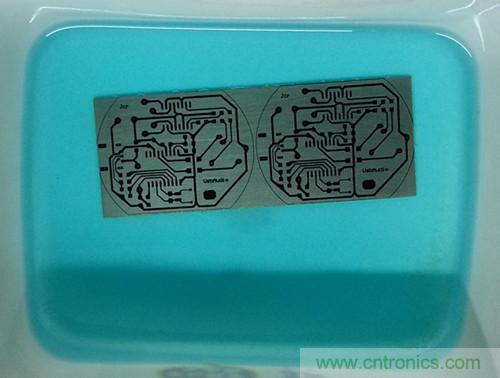

3、腐蝕，本人秘制的腐蝕液，雙氧水+鹽酸，比氯化鐵速度更快、更加環保，美中不足的是鹽酸為揮發性的，藏在柜子里不長時間柜子里的金屬件全部銹蝕了，現在合頁都掉了。
大功告成。
清洗干凈后就是這樣了。

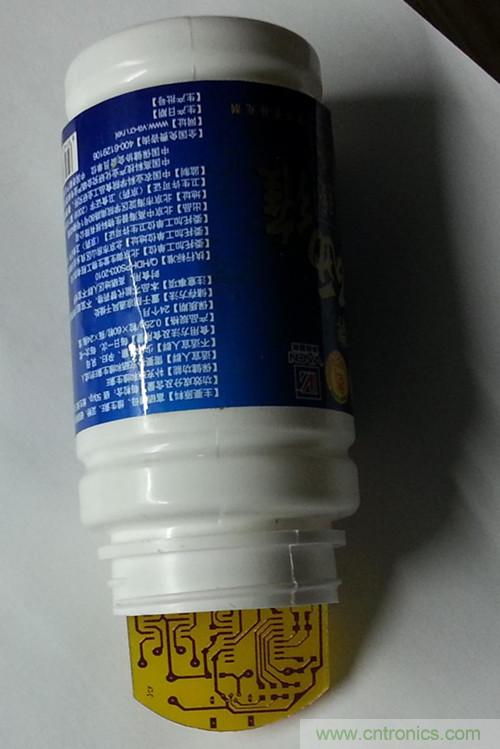

4、想把電路板放進瓶子里，還需要對電路板進一步加工，線路板的尺寸是精心測算的，圓形邊框的直徑是瓶子的內徑，板子寬度是瓶口的直徑，比瓶體內徑小，這樣才能放進去呀。

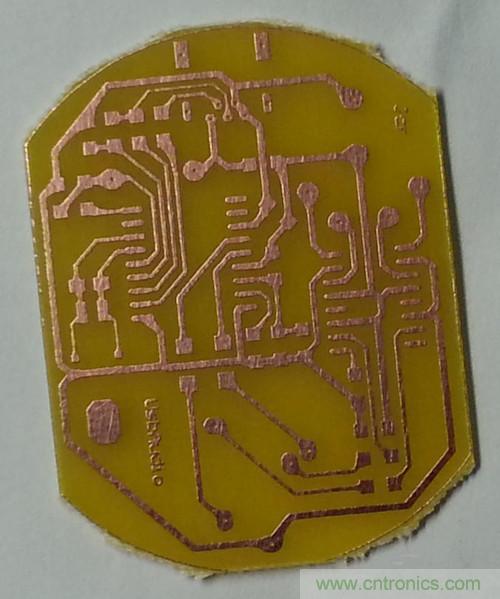

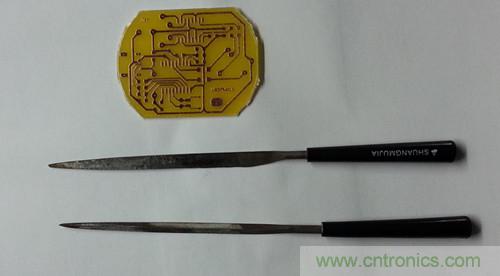

把上面的板子切開，上鉗子，沿邊框外剪一遍，盡量不剪到線。
再上小銼刀，磨吧。

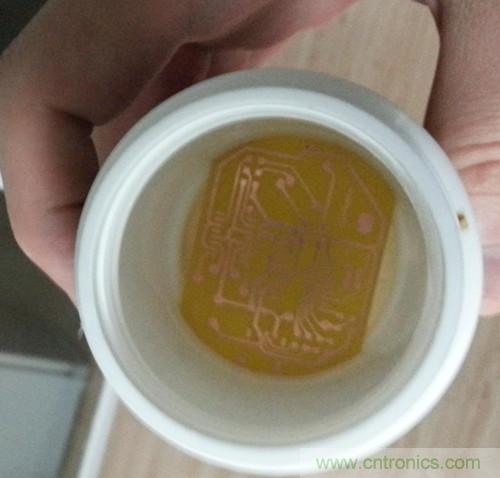

5、完成后的PCB板應該能夠放進瓶口，且在瓶內能夠平放，板邊與瓶子內壁切合。

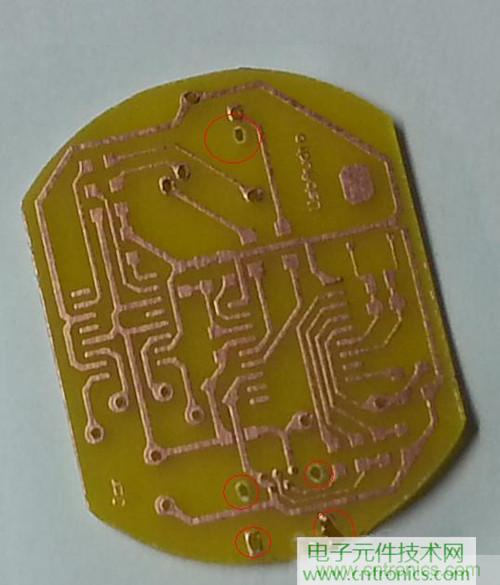

6、打孔，微型電鉆，難控制呀，一定得買個臺鉆才行。這才發現音頻插座的一個腳畫偏了，差了100mil呀。不過什么問題都難不倒咱Diyer，找對位置再打個孔唄。

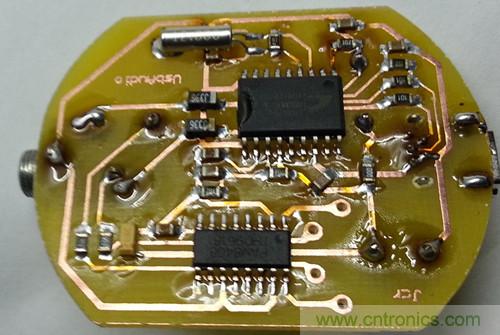

7、焊的過程中松香用得多了，焊完用酒精洗一下就可以了。

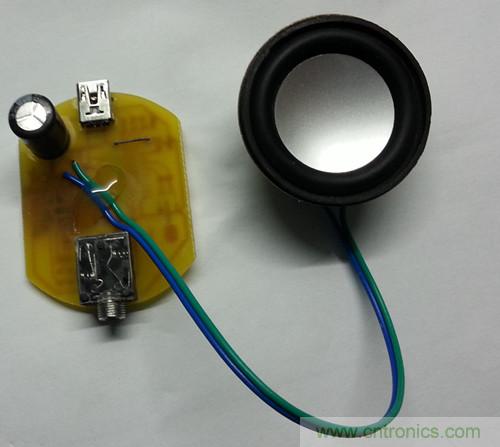

喇叭可以也焊上了，把線用熱熔膠固定一下，免得下面施工的時候拉斷了麻煩。唯一的一根飛線挺扎眼，本來設計的是用電感，沒找著，于是，成本進一步降低了。
8、最后一步，把板子、喇叭裝進瓶子里，美工刀、銼、鉆...都用過后就可以了。

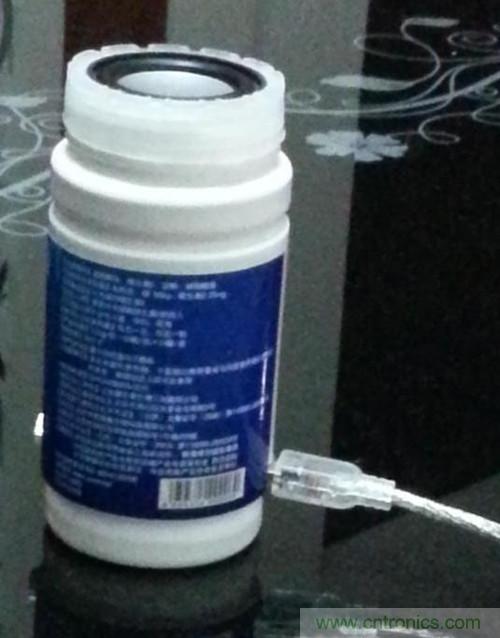

9、最終效果。
真正的500mA電流，供電充足，音量巨大，低音渾厚。算算成本，應該不會超過10元吧。
