【導讀】筆者有個日本精工的石英電子掛鐘，用了二十多年也沒有出現過問題，相比現在用個一兩年就壞的石英鐘，差距不是一點點！不禁對它的做工感到好奇，趁著清理灰塵的時候將電子掛鐘拆解了，一起來看看這臺日本產的石英電子掛鐘做工如何吧！

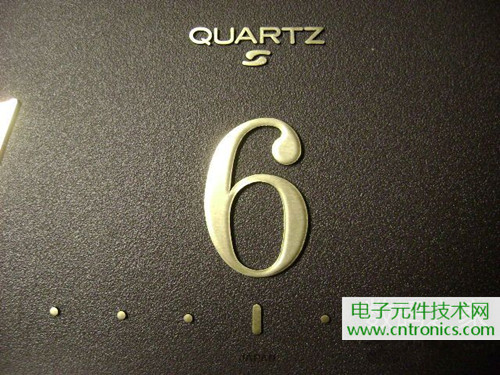

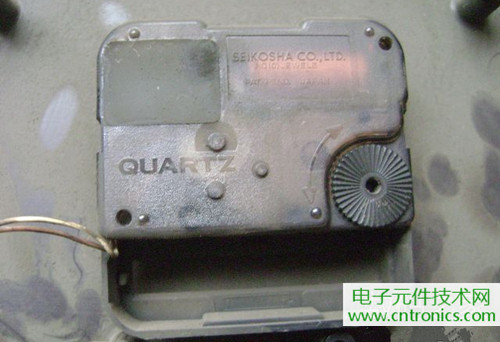

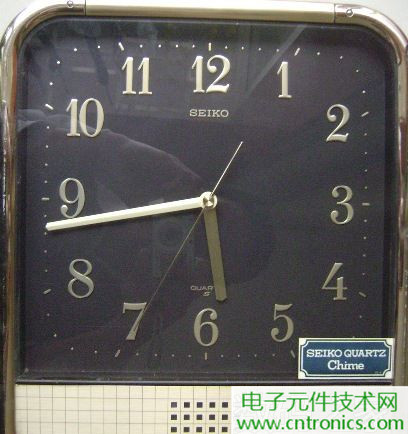

這是一個日本精工的產品，表盤有和機芯殼上SEIKO、QUARTZ、JAPAN等字樣，記得是上世紀八十年代后期中獎所得。從做工和使用的螺釘等情況看，應該是那時候的進口貨。

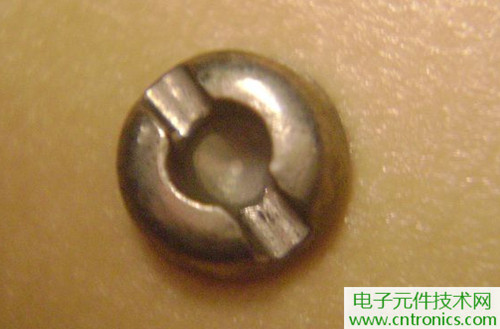

所有的螺釘都是快口，但頭部看似十字，放大后是一字，每一顆中間都有一個圓坑。估計工具也是一個中間凸兩邊平的專用東西，扭矩大時不易滑口。
喇叭也是日本貨。
通過度娘查找到以下資料：日本的「精工精密株式會社」，始創于1892年，前名為「精工舍株式會社」，累積跨越一個世紀生產時鐘的經驗。1881年，才二十一歲的服部金太郎創立了精工舍（Seikosha）的產品，，不到十年，精工已經成為日本最大的掛墻鐘生產商，直至1902年更獨霸了全日本掛墻鐘的生意。
QUARTZ是英語--翻成中文--石英。我們常在手表，鬧鐘，掛鐘的表盤上見到它的身影。表示此表的時間振蕩器的基準元件采用石英晶體。（此種電路稱石英晶體震蕩電路）我們現在所用的電子表，（包括石英鐘）無論是指針式的還是數字顯示的，其基本電路都是石英晶體震蕩電路。由于石英晶體震蕩電路振蕩頻率非常穩定，所以，電子表比傳統的機械表走時更準確。一般每年誤差一兩分鐘。

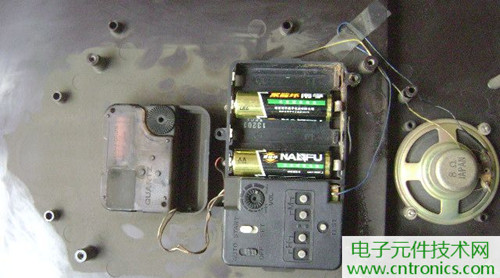

但是以上這些都還不是其特殊之處，下面看看它的心臟。外表看沒有特殊之處，無非是一個石英表機芯、一些整點報時調整按鈕和電池、一個小揚聲器。

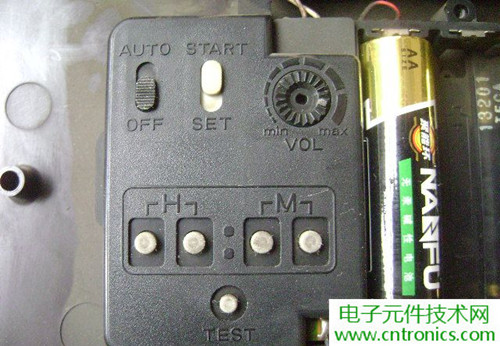

調整報時鈴聲的按鈕、撥動開關和音量大小的旋鈕。
電池和里面可以裝4節五號電池，其中一個單獨的給機芯供電，另三個并聯后給鈴聲電路供電，這樣的電路我是第一次見。

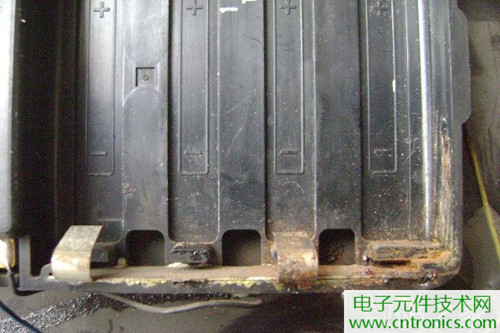

20多年的滄桑，電池盒被電池液腐蝕的銹跡斑斑，負極的2個彈性極片也隨銹而去。
電池盒外面，電池液的流淌軌跡依稀可辯，足見其年代留下的痕跡。
[page]

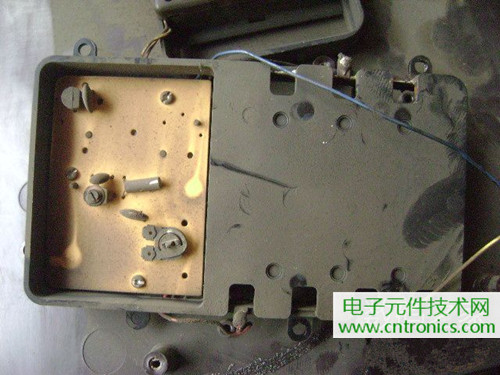

翻過背面，在黑黑的塵土的掩蓋下，可以看到正負電極上的焊線和電路板上的幾個歪歪扭扭的電子元件。

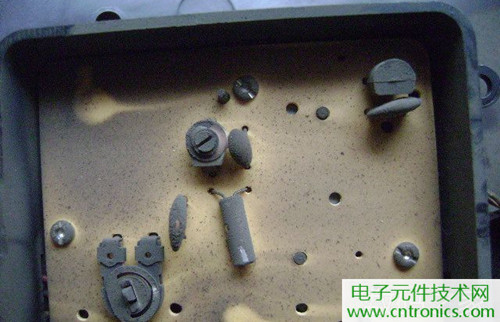

電子元件已經被黑灰覆蓋的面目全非，清理干凈后，又好像煥發了青春，微距下容光煥發。

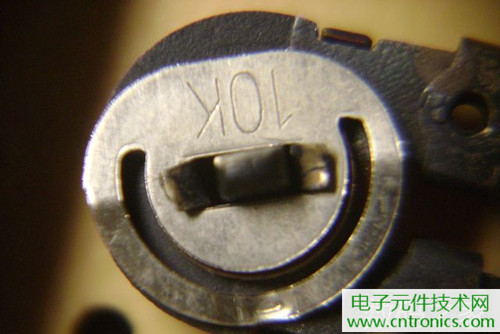

一個10K的可調電阻，用來調整揚聲器的音量。
這個就是傳說中的震蕩電路振蕩頻率非常穩定的石英晶振，外殼上面的字跡仍清晰可辨。

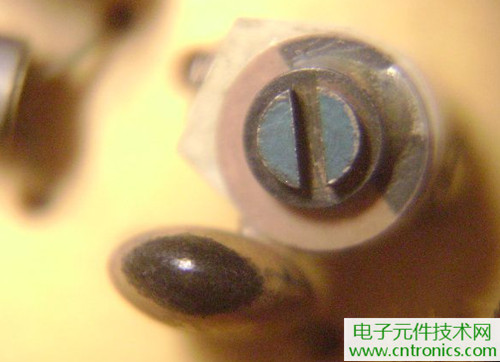

漆封的微調電阻，可能是調整走時誤差精度的。

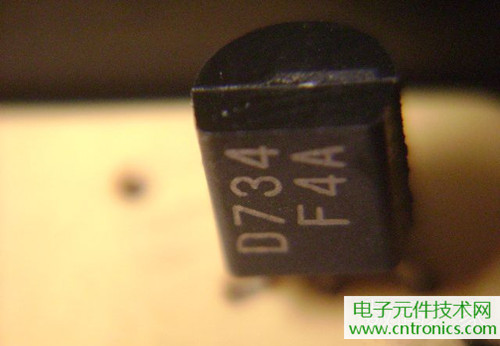

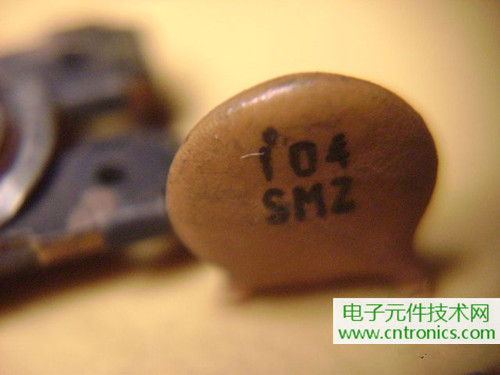

三極管可能是驅動揚聲器發音的吧。旁邊的瓷片電容也細皮嫩肉的亭亭玉立。

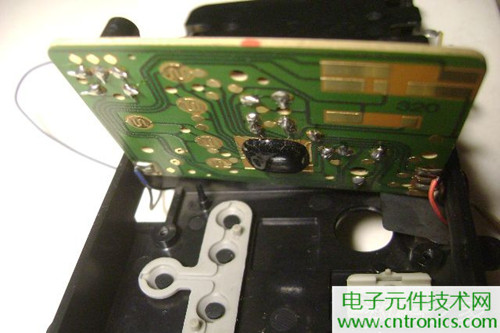

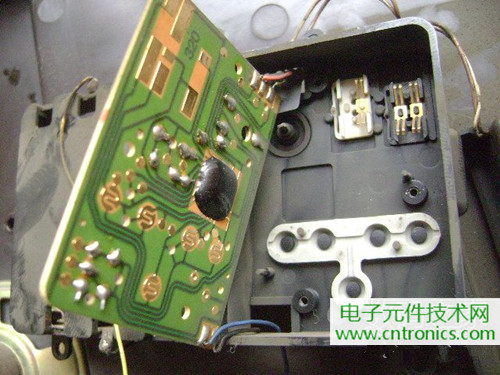

擰開電路板，首先看到的是牛屎、導電橡膠按鈕、撥動開關的彈片。
五個按鍵的導電橡膠是一個整體的結構。

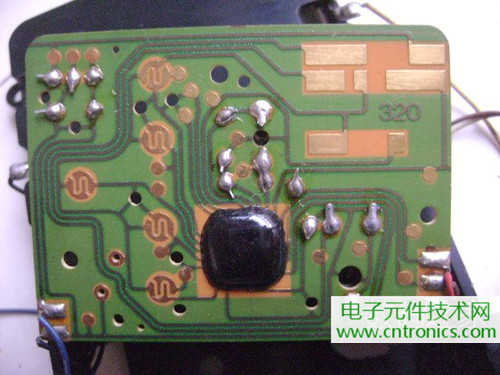

電路板雖很小但質量很好，銅箔很牢固。
表面的絕緣漆是亞光的，看起來澀澀的但很舒服，開關和按鍵的銅箔好像是鍍金一樣，金光閃閃。
看到這里大家千萬不要大失所望，特殊的地方還沒有交代呢，耐住性子慢慢看，究竟特殊在什么地方？下面開始拆機芯。

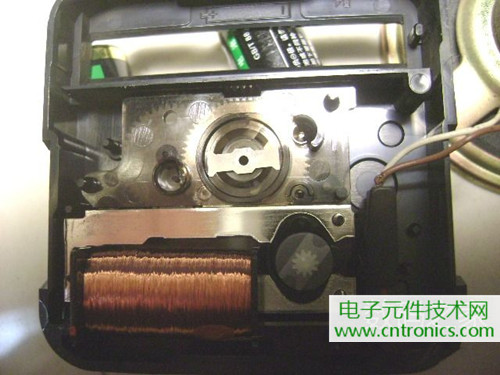

機芯里面看不到塵土，如果也和外面一樣，恐怕早就壽終正寢了，根本使用不了20多年。

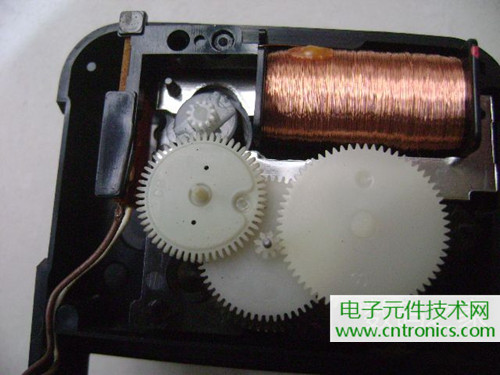

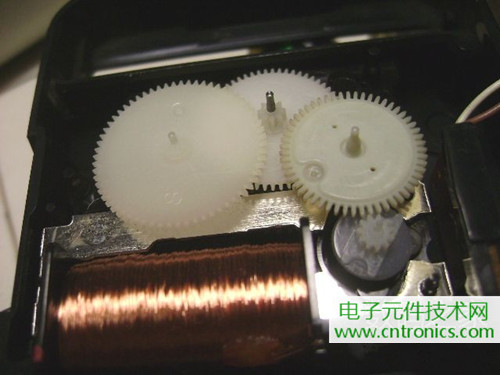

傳動齒輪和擺輪，非常干凈。
電磁鐵和線圈金光閃閃。

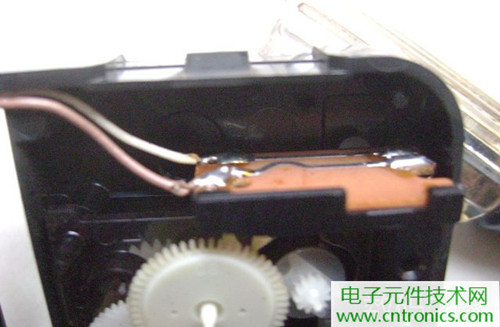

電路板與矽鋼片、線圈連接在一起，通過導線與外面連接。

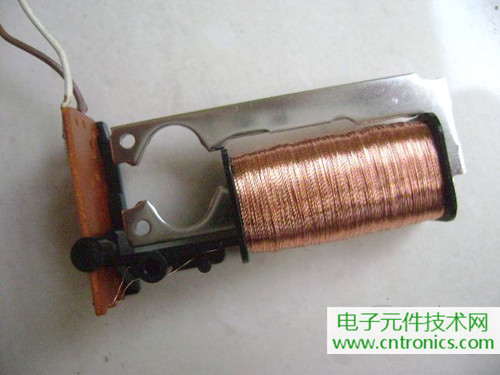

取出來的電磁鐵。
用塑料骨架相互連接。

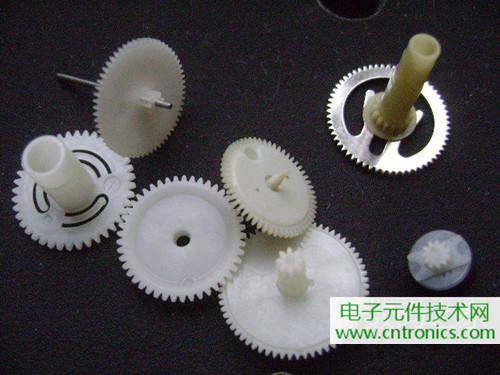

取出來的秒、分、時傳動齒輪和變速、秒擺齒輪，用皂液水和小毛刷細細的清洗了一下。
就是這些東西，通過緊密的、精密的組合，組成了一個可以按照不同速度運行的精確的機器。
齒輪的定位骨架，這個沒有清洗，用皮吹處理干凈了。
