【導讀】天冷了，晚上起床懶得開燈，就尋思著做了這么個紅外感應小燈，放到過道或者放到后備箱，都是比較方便的。最重要的是這種感應器還非常省電，每天亮30分鐘能用100天，而且是自動工作的，絕對是懶人們的首選。來看看超省電的紅外感應小燈是怎么DIY的吧！
這種感應器實際測量空載在0.0幾毫安左右，亮燈在20毫安左右，電池容量應該還剩下1000毫安時左右，每天亮30分鐘，能用100天，不錯了。比較符合我的懶人性格，弄完就扔到一邊不用管，自動工作。
超省電紅外感應小燈DIY工具：
●一個7.4V電池，據說是移動dvd用的
●一個熱釋電感應套件
●一串led燈
●一個鋰電池保護板

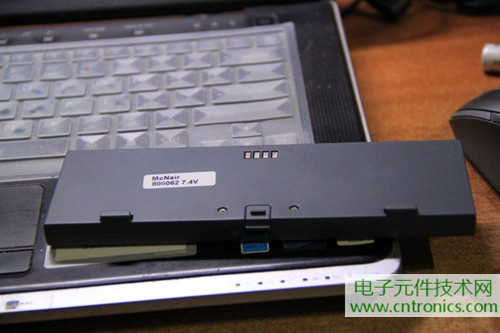

下面就是電池，一次過沖，結果放了一陣子就有點膨脹了。

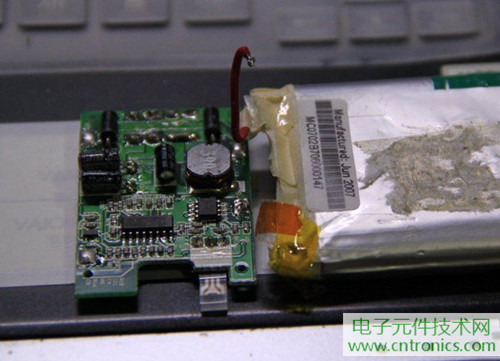

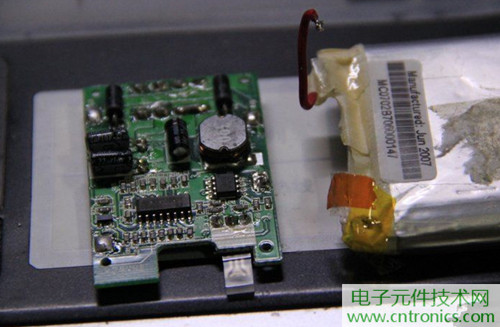

拆開后，兩個電池和一個保護充電板。

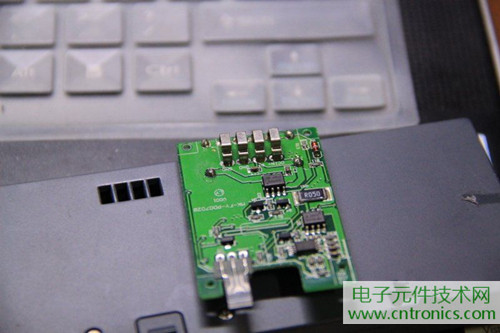

保護板的背面。
把電池放到原來的盒子里，雙面膠很黏，額外隔了層紙。

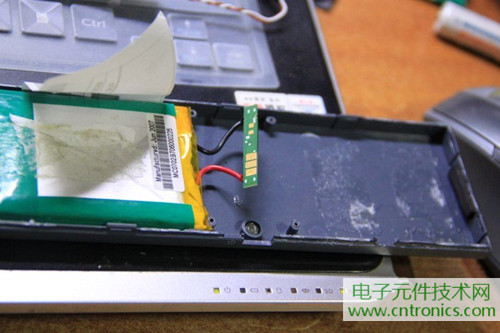

把電池焊上保護板。
熱釋電紅外感應器是比較先進的傳感器，被動器件，不會主動發射紅外線。
套件原本用于12V，現在改成鋰電池，需要拆下原來7805。
套件高度超過了電池盒子的高度，一些電容需要拆下來。

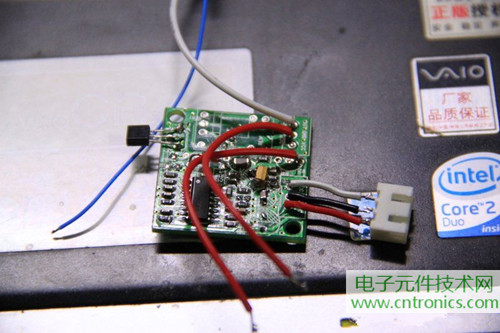

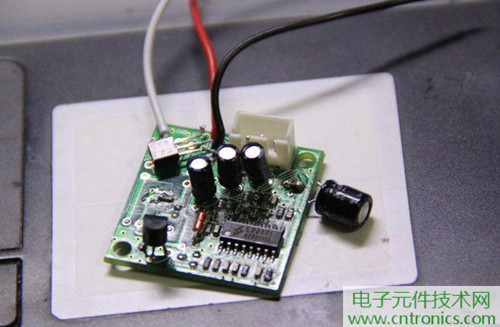

繼續拆電容，將電解電容換成鉭電容和陶瓷電容。拆掉一個三極管放平，還有連接傳感器的插座。

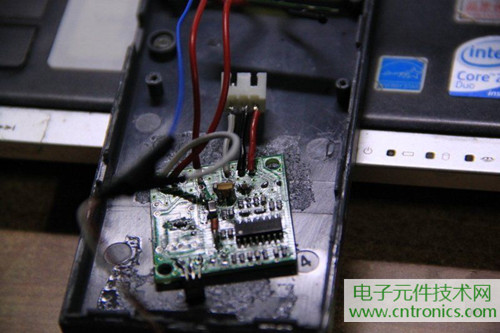

把成功改成lowprofile的控制器放到盒子里。

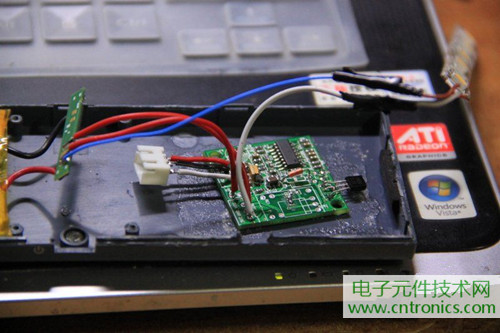

組裝后就是這樣，感應頭還沒有安裝。

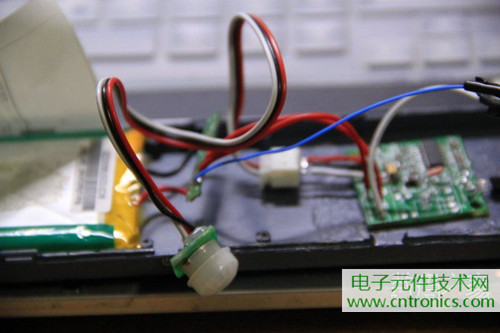

安上感應頭。

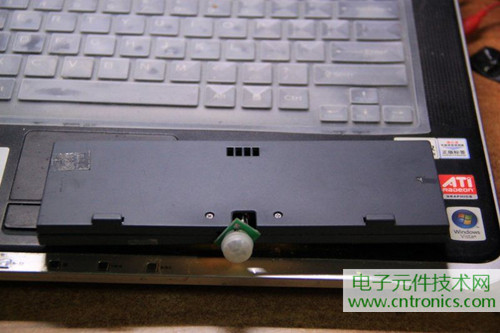

扣好盒子。把感應頭留在外面。

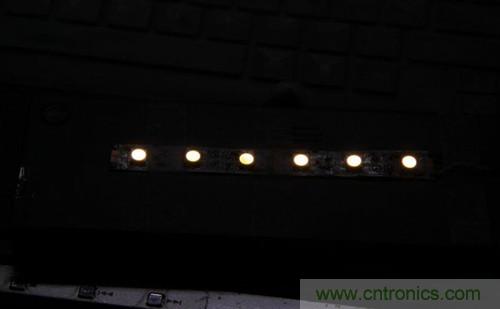

點亮的燈，實際上要更亮，測光的原因顯得很暗。
