- 獨創的RISC CPU “U8 Core”
- 控制IGBT的PWM電路
- 內置豐富的語音壓縮方式與可實現高音質的低通濾波器
- 內置輸出功率0.6W的AB類功放
- 最大達16MbitP2ROM TM內置部件陣容（ML610Q383/384/385）
- 片上調試功能
- 外置振蕩器模式與內置振蕩模式可自由切換的時鐘發生電路
- IH電飯煲等各種小型烹調設備
- IH烹飪加熱器、語音遙控器、各種家電
- 玩具、遙控器、醫療保健
羅姆集團旗下的LAPIS Semiconductor Co., Ltd.開發出一款單芯片的低功耗微控制器“ML610Q380系列”產品，此產品將以往用于家電的控制IGBT的PWM電路和LCD驅動器等微控制器功能、以及高音質、低功耗的語音播放功能集于一枚芯片，這在業內尚屬首家。由于以往用于家電的微控制器沒有語音播放功能，因此想追加語音功能時，語音合成功能和功放需要由不同的芯片組成。而使用本LSI產品，不僅可以芯片一體化，而且可以替換掉以往用于家電的微控制器，輕松實現語音功能，是需要語音輸出的家用電器和遙控器的最佳選擇。
本LSI產品融合了憑借低功耗贏得良好銷售業績的LAPIS Semiconductor Co., Ltd.獨創的RISC方式8bitCPU“U8 Core” 和擁有30年銷售業績的高音質語音合成與高輸出功率的功放。并且，內置了控制IGBT的PWM電路和LCD驅動器，僅用5V電源即可驅動。不僅如此，由于語音播放功能是通過硬件實現的，因此無需進行微控制器軟件處理，可輕松實現語音播放。
本產品預計于2012年5月開始以月產5萬個的規模陸續量產、出貨。
近年來，就如“通用設計”一詞所代表的，市場需要無論誰都可以輕松便捷使用的商品，帶語音向導功能的商品需求不斷増加。另外，“ECO（環保）”也已成為不可或缺的要素，因此，對于低功耗元器件的需求勢頭強勁。

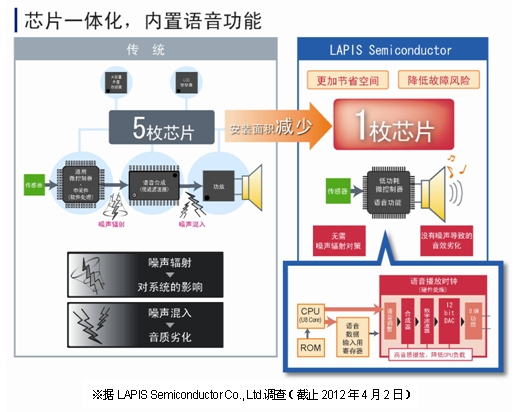

此產品不僅集成了微控制器、語音功能、功放，LAPIS Semiconductor Co., Ltd.還將控制IGBT的PWM電路、LCD驅動器等家用電器所需的外圍功能都集于一枚芯片，使待機時的耗電量更低。
作為最佳的應用實例，例如電飯煲，在煮飯、保溫工作中使用AC電源，煮飯預約時和未使用時，僅對時鐘功能使用電池驅動。僅用于時鐘功能時的耗電量為3.0uA以下(Typ.時，顯示面板負荷充放電除外)，可長時間驅動，無需更換電池。同樣適用于所有小型烹調設備。[page]
想給遙控器追加語音功能時，僅通過更換微控制器與增加揚聲器即可輕松實現“語音遙控器”。此外，為需要長時間播放的客戶配備了內置大容量P2ROMTM存儲器的產品型號，力爭更加完善的產品陣容。
不僅如此，作為使用微控制器進行語音播放的方法，通常通過“中間件”實現播放，而本LSI產品將高音質的語音合成引擎以內置硬件的方式實現，與“中間件”方式相比具有以下優點。
①以專用硬件進行處理，無需CPU的處理，使程序運行更加穩定。
②內置低通濾波器和功放，無需外置零件。
③通過芯片一體化，使揚聲器相關零部件之間產生的噪聲輻射和噪聲混入導致的音質劣化風險降到最低。
另外，語音LSI產品中內置了在日本國內市場擁有No.1業績的語音電路，在音質與音效方面，客戶可以一如既往的安心開發。
LAPIS Semiconductor Co., Ltd.今后也將面向家電市場、車載市場、警報器市場的微控制器與語音應用，不斷完善5V適用的微控制器、高音質的語音LSI產品陣容。
【特點】
?獨創的RISC CPU “U8 Core”
通過3級流水線結構的并行處理，實現1個指令1個時鐘的高速處理。
?控制IGBT的PWM電路
內置了控制IGBT的PWM輸出電路。可實現2個通道的單獨動作、聯動動作。
?內置豐富的語音壓縮方式與可實現高音質的低通濾波器
作為語音合成方式，內置了4bitADPCM2/8bit非線性PCM/8bitPCM/16bitPCM，并具有 6.4/8.0/10.7/12.8/16.0/21.3/25.6/32kHz多種采樣頻率，使組合自由度更高。另外，由于內置了低通濾波器，可呈現清晰的音質。
?內置輸出功率0.6W的AB類功放
內置了可輸出高音質大音量的AB類功放。由于內置了可達0.6W高輸出功率的功放，因此是語音向導等用途的最佳選擇。
?最大達16MbitP2ROM TM內置部件陣容（ML610Q383/384/385）
ML610Q383/384/385產品除了128K Byte的Flash ROM以外,內置最大達16Mbit的P2ROM TM，可確保語音向導等長時間語音播放所需的容量。
P2ROM TM容量 ML610Q383(4Mbit),ML610Q384(8Mbit),ML610Q385(16Mbit)
?片上調試功能
通過連接片上調試仿真器（商品名“
”），可進行系統工作狀態下的軟件調試、基板安裝狀態下的Flash 存儲器的擦除與寫入，非常有助于縮短客戶的產品開發時間。?外置振蕩器模式與內置振蕩模式可自由切換的時鐘發生電路
低速時鐘發生電路中，32.768kHz 晶振模式與內置RC振蕩（32.7kHz）模式可進行切換。高速時鐘發生電路中，可選擇內置PLL振蕩模式與晶體/陶瓷振蕩模式或外部時鐘輸入模式。低速時鐘與高速時鐘都選擇內置振蕩模式時，無需連接外置振蕩器即可提供時鐘。
【應用領域】
?IH電飯煲等各種小型烹調設備
?IH烹飪加熱器
?語音遙控器
?各種家電
?玩具
?遙控器
?醫療保健[page]
【銷售計劃】
?商品名稱
ML610Q380/ML610Q383/ML610Q384/ML610Q385
?樣品出貨時間
ML610Q380：出貨中
ML610Q383/384：2012年6月
ML610Q385：2012年4月
?樣品價格
ML610Q380：350日元（不含稅）
ML610Q383/384/385:：500日元（不含稅）
?評估板出貨時間
出貨中
?量產出貨時間
ML610Q380/385：2012年5月
ML610Q383/384：2012年7月
【主要規格】
?RISC方式8bitCPU （CPU名稱：nX-U8/100）
最小指令執行時間
約30.5
（＠32.768kHz系統時鐘）約0.122
（＠8.192MHz系統時鐘）＠DVDD=2.2V～5.5V?內部存儲器
內置128K Byte Flash ROM（64K×16bit）
內置2K Byte RAM（2048×8bit）
內置最大達16Mbit的P2ROMTM(ML610Q383/384/385)
P2ROM TM容量 ML610Q383(4Mbit)，ML610Q384(8Mbit)，ML610Q385(16Mbit)
?中斷控制器
非屏蔽中斷2個因素（內部因素：1個、外部因素：1個）
可屏蔽中斷24個因素（內部因素：20個、外部因素：4個）
?時基計數器
低速側時基計數器×1ch
高速側時基計數器×1ch
?看門狗定時器
?定時器
8bit×6ch（16bit配置亦可）
?PWM
分辨率16bit×2ch（IGBT控制器）
?語音輸出功能
語音合成方式：4bit ADPCM2 / 8bit 非線性PCM / 8bit PCM / 16bit PCM
采樣頻率：6.4 / 8 / 10.7 / 12.8 / 16 / 21.3 / 25.6 / 32 kHz
?輸出功率0.6W的功放
?同步串行端口×2ch
?UART（半雙工通信）×2ch
?I 2C總線接口（主站功能）
?逐次比較型10bitA/D轉換器（最大8ch）
?通用端口數45（最大）
?LCD驅動器
最大96點（24seg×4com）、1/1～1/4占空比
?電源電壓檢測功能
?重置
?時鐘
低速側時鐘：晶振（32.768kHz）、內置RC振蕩（32.7kHz）
高速側時鐘：內置PLL振蕩、晶體/陶瓷振蕩（8MHz）、外部時鐘輸入
?電源管理
?工作電流(Typ.)
待機時 HALT模式：2.0
STOP模式：0.7
工作時 32kHz : 13
(CPU使用率100％、VDD=3V)8MHz : 5mA (CPU使用率100％、VDD=5V)
?出貨形態 80引腳QFP
?工作保證范圍
工作溫度：-40℃～70℃
工作電壓：DVDD=P5VDD= 2.2V～5.5V、SPVDD =4.5V～5.5V、VREF =4.5V～5.5V
【術語解說】
IGBT
用于IH廚具加熱用線圈的控制等，是半導體開關元件的一種（Insulated Gate Bipolar Transistor）。通過PWM等的開關控制（變頻控制）給線圈提供高頻電流，從而進行廚具的溫度調節。
8bitCPU“U8 Core”
通過減少指令集提高運算速度的處理器（Reduced Instruction Set Computer）。但是，LAPIS Semiconductor Co., Ltd.獨創的“nX-U8/100”具備bit操作指令和乘法指令、除法指令等豐富的指令（58種指令）。
P2ROM TM
LAPIS Semiconductor Co., Ltd.獨創的非易失性存儲器。（Production Programmed ROM）
流水線處理
將執行指令的各單元（提取、解碼、執行）分割使之獨立工作，從而進行指令的并行處理。
※ 本文所提及的公司名稱、商品名稱基本上是各公司的商標或注冊商標。
