- CMRR匹配誤差僅為0.005%
- 最大限度地減小溫度梯度
- 針對所有4個電阻器確保了隨時間和溫度變化的一致情況
- 重型工業、軍用和汽車環境中的儀表
- 測試設備
凌力爾特公司(Linear Technology Corporation)推出公司第一個精確匹配的電阻器網絡器件系列LT5400，該系列器件為差分放大器、精準分壓器、基準和橋式電路中的高性能信號調理應用而設計。三款可選版本已全面投產，分別是電阻比率為1:1和10:1的四個10K電阻、四個100K電阻和兩個10K/兩個100K電阻。每款LT5400系列器件在-40℃至85℃的溫度范圍內提供了0.01%的保證匹配準確度，而在-40℃至125℃則提供 0.0125%。LT5400的匹配性能利用“CMRR 匹配”得以增強，這是在采用差分放大器電路配置時用于保證CMRR性能的一種新度量標準。LT5400的CMRR匹配誤差僅為0.005%，比采用獨立電阻器時的0.01%匹配誤差改進了2倍。
作為分立電阻器的替代方案，LT5400的小型MSOP封裝可最大限度地減小溫度梯度，并針對所有4個電阻器確保了隨時間和溫度變化的一致情況。由于LT5400 基于傳統的硅制造及裝配工藝，因此對于極端條件的沖擊、振動、濕度和溫度的耐受力相對較強。可提供一款技術規格針對-55℃至150℃溫度范圍的高溫器件選項。憑借其堅固性，LT5400成為重型工業、軍用和汽車環境中的儀表及測試設備的合適之選。標準的生產工藝為LT5400的供貨提供了保障，始終可以保持簡短的訂貨至交貨時間。
凌力爾特公司設計經理Kris Lokere表示：“盡管電阻器網絡的功能很簡單，但是就精準電路而言，他們的精確匹配是至關重要。LT5400系列器件在為用戶保持電阻器簡單性的同時，也提供了卓越的匹配度和堅固性。”
LT5400已開始提供樣品并投入批量生產，千片批購價為每片3.49美元。不同電阻值的其他可選版本將在不久后提供。

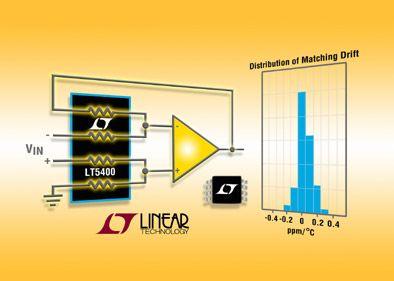

照片說明：四個獨立電阻器具卓越的比例準確度和穩定性
性能概要：LT5400
· 匹配獨立的四個電阻器
o 10k 和 100k 電阻值
o 1:1 和 1:10 的比率
· 隨溫度變化提供卓越的匹配
o A 級版本：電阻器至電阻器的匹配為 0.01%
o A 級版本：針對 CMRR 的匹配為 0.005%
o B 級版本：電阻器至電阻器的匹配為 0.025%
o B 級版本：針對 CMRR 的匹配為 0.015%
· 匹配溫度漂移 <1ppm/℃ (最大值)
· ±75V 的工作電壓
· 絕對電阻器溫度漂移為8ppm/℃
· 2000 小時的長期穩定度<2ppm
· -55℃至150℃的工作溫度范圍
· 扁平8引線MSOP封裝
