- 力科示波器進行眼圖測量
- 新舊兩款軟件包使用方法不同

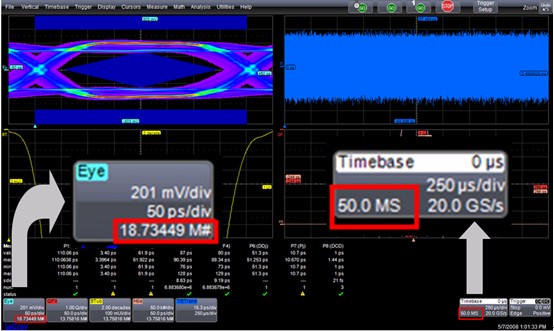

力科示波器捕獲了50MS的數據，并一次性地對所有這些數據進行眼圖測量，得到了18.73449M個比特位(UI)的眼圖。如下圖所示。
兩種示波器測量眼圖的差別
發布時間：2010-04-20 來源：電子元件技術網
中心議題：
力科示波器捕獲了50MS的數據，并一次性地對所有這些數據進行眼圖測量，得到了18.73449M個比特位(UI)的眼圖。如下圖所示。
XXK的示波器捕獲了574996個比特位(UI)，但一次只能對這些UI中的8000個UI做眼圖測量。如下圖顯示了“UIs:8000:574996，Total:8000:574966 ”。 如何才能對捕獲到的所有的數據做眼圖呢？ 這是個問題。

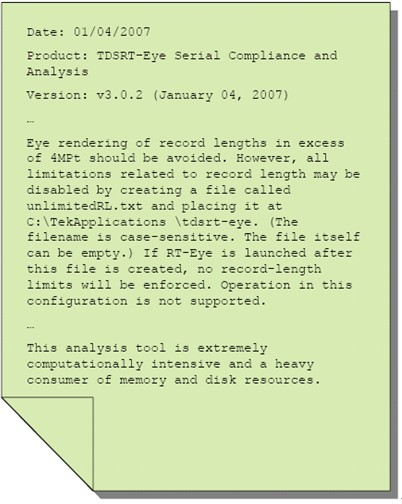

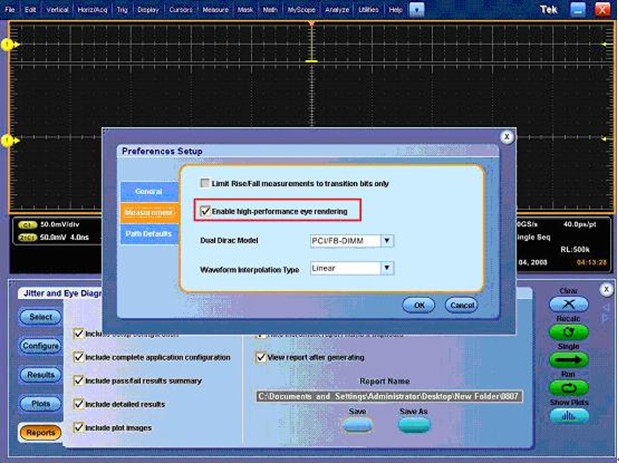

如果您在使用的是XXK的老軟件包RT-EYE，那么您需要在C:\下的某個文件夾中找到某個tdsrt-eye文件進行手工修改，去掉這個限制，但在去掉之后如果您捕獲數據超過5Mpts會容易死機。 如果您是在用XXK示波器新的DPOJET軟件包，那么需要在”Analyze”菜單下的“Perferences setup”子菜單的又一個子菜單“Measurement”的的某個子選項中找到設置。 不是XXK示波器發燒友似乎是找不到的呵！
力科示波器捕獲了50MS的數據，并一次性地對所有這些數據進行眼圖測量，得到了18.73449M個比特位(UI)的眼圖。如下圖所示。
