RP-TV螢?zāi)坏囊筇匦?br />
大型RP-TV螢?zāi)坏囊筇匦苑謩e如下：
(1)可以忠實表現影像。電視主要功能是顯示影像資訊，因此屬于終端顯示元件的螢?zāi)唬匦柚覍?shí)表現預期的影像畫質；
(2)影像光線可以無衰減穿透螢?zāi)唬行д跀嗤鈦y光。相較于在黑暗環境中使用的前投式投影機，RP-TV通常是在明亮室內空間內使用，螢?zāi)槐砻娴氖覂?nèi)外亂光往往成為影像對比降低主要原因，因此要求RP-TV螢?zāi)豢梢晕帐覂?nèi)的外亂光，只讓影像光線無障礙穿透螢?zāi)唬?br />
(3)可以有效擴散影像光線。RP-TV螢?zāi)恢饕δ苁鞘雇队皺C(jī)投射的影像光線均勻擴散，然而實際上RP-TV受限于燈泡消費電力等考量，通常影像本身的亮度都非常暗，因此要求螢?zāi)豢梢源蠓秶鷶U(kuò)散影像光線。
RP-TV螢?zāi)坏膭?dòng)作原理

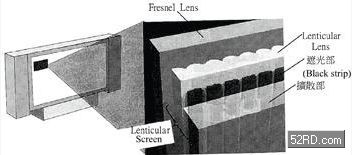

(圖一)是典型MD方式（MicroDisplay；它是指DLP、HTPS與LCOS等微型成像元件構成的投影光機引擎而言）RP-TV用螢?zāi)坏臉?gòu)造，如圖一所示從背面投射的影像光線，通過FresnelLens之后收斂成平行光再入射至螢?zāi)唬捎赗P-TV用螢?zāi)辉O(shè)有珠粒狀鏡片陣列，所以又稱為珠粒狀螢?zāi)唬↙enticularScreen）。
珠粒狀螢?zāi)皇怯芍闋铉R片、遮光部與擴散部構成，珠狀鏡片部的各鏡片可以使入射的影像光線集光，遮光部的柵欄狀開口設在各珠粒狀鏡片的集光位置上。
(圖一) 背投電視用光學螢?zāi)坏慕Y(jié)構

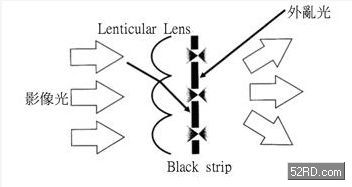

如(圖二)所示從LenticularLens入射影像光線在鏡片焦點附近集光，由于遮光部的開口設于各鏡片的集光位置，因此影像光線在遮光部不會被遮蔽可以順利穿透螢?zāi)唬羞M(jìn)方向未定的外亂光線則被遮光部吸收，由此可知RP-TV用螢?zāi)皇抢苗R片與遮光部的特性，達成影像光線穿透外亂光被吸收的目的。
如上所述RP-TV用螢?zāi)煌ǔＪ窃诿髁潦覂?nèi)環境中使用，對RP-TV螢?zāi)欢宰钄嗍覂?nèi)外亂光提高影像對比（Contrast）非常重要。影像光線穿透時不會被遮光部遮蔽的前提下，通常開口部的面積越小，亦即遮光部的面積比率越大，遮蔽外亂光的能力越強，影像對比也越高。
LenticularLens除了可以收斂遮光部開口位置的光線之外，它還會將入射的影像光線擴散到水平方向，此外LenticularLens為了支援高解析度（HD）影像，因此要求非常微細的鏡片間距（LensPitch），因?yàn)榇执蟮溺R片間距可能會導致FresnelLens、LenticularLens與投影影像畫素出現波紋。
至于擴散部可以使影像光線朝水平方向擴散，不過極端強調擴散性極易造成對比、輝度與影像解析度降低等后果，因此擴散性的最佳化往往成為螢?zāi)辉O(shè)計上重點之一。
(圖二) 光學螢?zāi)坏膭?dòng)作原理
[page]

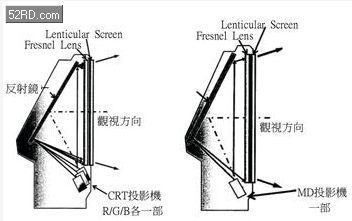

如(圖三)(a)、(b)所示RP-TV可以分成RGB三色CRT投影鎗投影的CRT背投電視，以及MD方式背投電視兩種，CRT背投電視具歷史有悠久、低制作成本、技術成熟等優點，體積笨重、觀視范圍狹窄則是它的主要缺點；相較之下DLP、HTPS、LCOS等微型成像元件構成的RP-TV，不論是外型體積、影像改善裕度、制作成本都具有極佳的競爭優勢，一般認為未來可望取代CRT背投電視成為市場主流。
(圖三) (a)CRT背投電視的結構；(b)MD背投電視的結構

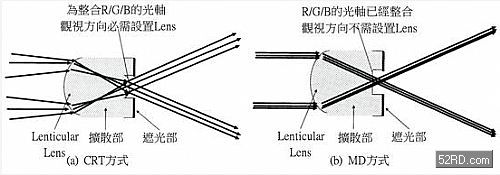

(圖四)(a)是傳統CRT背投電視螢?zāi)坏膭?dòng)作特性圖，由圖可知RGB各影像光線分別從相異方向投射到螢?zāi)唬?dāng)影像光線從螢?zāi)怀錾鋾r(shí)必需進行光線整合，因此觀視方向的螢?zāi)槐砻嫱ǔ?huì)設置LenticularLens；圖四是MD方式背投電視螢?zāi)坏膭?dòng)作特性圖，由圖可知它使用MD方式投影機投射影像，所以觀視方向的螢?zāi)槐砻娌恍柙O(shè)置LenticularLens。
(圖四) CRT與MD背投螢?zāi)坏谋容^

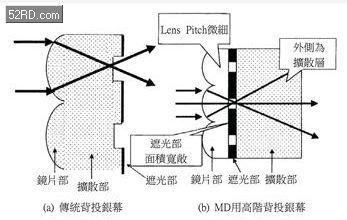

事實上早期的MD方式RP-TV都是使用CRT背投電視螢?zāi)唬虼耸冀K無法充分發揮MD方式RP-TV的特性，有監于此日本凸版印刷公司首度開發如(圖五)所示MD方式RP-TV專用螢?zāi)唬蓤D可知MD方式RP-TV專用螢?zāi)坏腖enticularLens與遮光部各自獨立設置，尤其是遮光部設于擴散部后面革命性設計，使得該MD方式RP-TV專用螢?zāi)豢梢跃邆錁O佳的光學特性。
如上所述微細的鏡片間距可以獲得高解析度螢?zāi)唬欢鴤鹘y(tǒng)螢?zāi)唤Y(jié)構若維持鏡片的發散角大幅降低鏡片間距，螢?zāi)槐旧淼暮穸瓤赡軣o(wú)法保持必要的剛性，換言之鏡片間距的削減有一定的限制，LenticularLens與遮光部各自獨立制作膜片狀再加以貼合，可以同時獲得鏡片間距微細化與確保螢?zāi)粡?qiáng)度兩種特性。
(圖五) 背投螢?zāi)坏慕Y(jié)構差異
本螢?zāi)涣硪豁?xiàng)特徵是將擴散部移到前面，如此一來除了可以忽視遮光部開口造成的影像光線損耗之外，還可以有效控制影像光線的擴散性，尤其是傳統螢?zāi)坏恼诠獠吭O(shè)于觀視方向，觀視者側面觀賞電視正面時，超過某個角度畫面會變成全黑，相較之下MD用高階背投螢?zāi)唬诠獠吭O(shè)在擴散部后面，觀視者側面觀賞電視正面時畫面輝度會逐漸下降，不過畫面卻無變成全黑之虞。

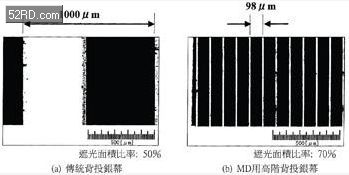

(圖六)是傳統與MD背投螢?zāi)徽诠獠康谋容^，由圖可知即使相同的珠粒狀螢?zāi)唬?huà)面細膩度與遮光面積比率卻截然不同；(表一)是傳統與MD式背投螢?zāi)坏奶匦詼y(cè)試結果。
(圖六) 背投螢?zāi)徽诠獠康谋容^
高畫質RP-TV螢?zāi)坏奈磥?lái)發展
背投電視與電漿電視、液晶電視等平面顯示器比較時，具有結構簡單、低價、高畫質等優點，為了使RP-TV擁有更強大的競爭力，背投電視相關業者針對螢?zāi)慌c投影光機進行下列改善：
[page]
■擴大垂直視角
雖然背投電視水平方向的視角比其它平面顯示器大，不過垂直方向的視角明顯偏低，雖然實用上尚未出現困擾，然而置放在店面展示時畫面卻比比其它平面顯示器暗。

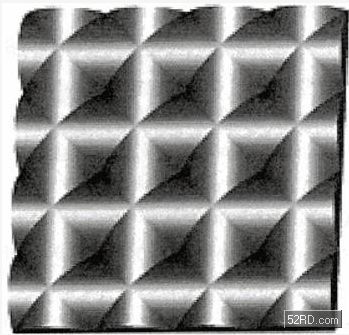

將垂直視角提高到與水平視角相同水準時，畫面的亮度會出現下跌等其它問題。(圖七)是日本業者開發的可以同時控制水平方向與垂直方向的CrossLenticular的外觀，它是由LenticularLensScreen與FresnelLensScreen貼合制成，可以同時滿足畫面亮度與視角要求，因此備受相關業者高度重視。
(圖七) CrossLenticular的外觀
■背投電視外觀薄型化

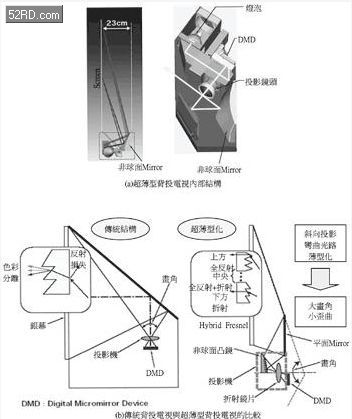

2000年日本三洋發表厚33cm、50吋背投電視，2002年三菱電機推出厚度只有23cm背投電視(圖八)，該公司也于2004年突破20cm門檻，一般認為未來背投電視的厚度可望媲美電漿電視。背投電視薄型化的結果，業者必需開發特殊離軸型LenticularLensScreen與FresnelLensScreen。
(圖八) 新型超薄型背投電視
■支援高解析度影像

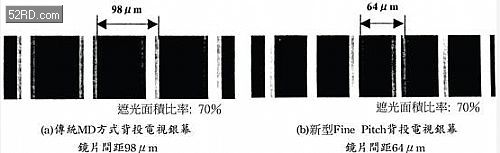

隨著數字技術進步與周邊設備的建構，未來大型電視勢必朝高解析方向發展。目前MD方式背投電視螢?zāi)坏腖enticularLens間距為98μm，可以支援1920×1080高解析度影像。(圖九)是2005年問世的新型FinePitch螢?zāi)徽诠獠拷Y(jié)構，螢?zāi)坏腖enticularLens間距為64μm，可以支援2560×2048的影像。
(圖九) 新型FinePitch螢?zāi)徽诠獠拷Y(jié)構
以上介紹背投電視用光學螢?zāi)坏膭?dòng)作原理與最新技術動向。由于背投電視具備成本與影像畫質等優勢，因此一般認為未來螢?zāi)灰暯桥c背投電視薄型化的改善，背投電視可望凌駕電漿電視、液晶電視，同時在大畫面平面電視領域中占有一席之地。
