產品特點：
- 在 +70℃、額定功率時長達2000小時的 ±0.005% 負載壽命穩定比率
- 具有不足1秒鐘的熱穩定性時間
- 高精度儀表放大器、橋接網絡及差分放大器
- 高端醫療、軍事、航空、自動測試及井下鉆探設備

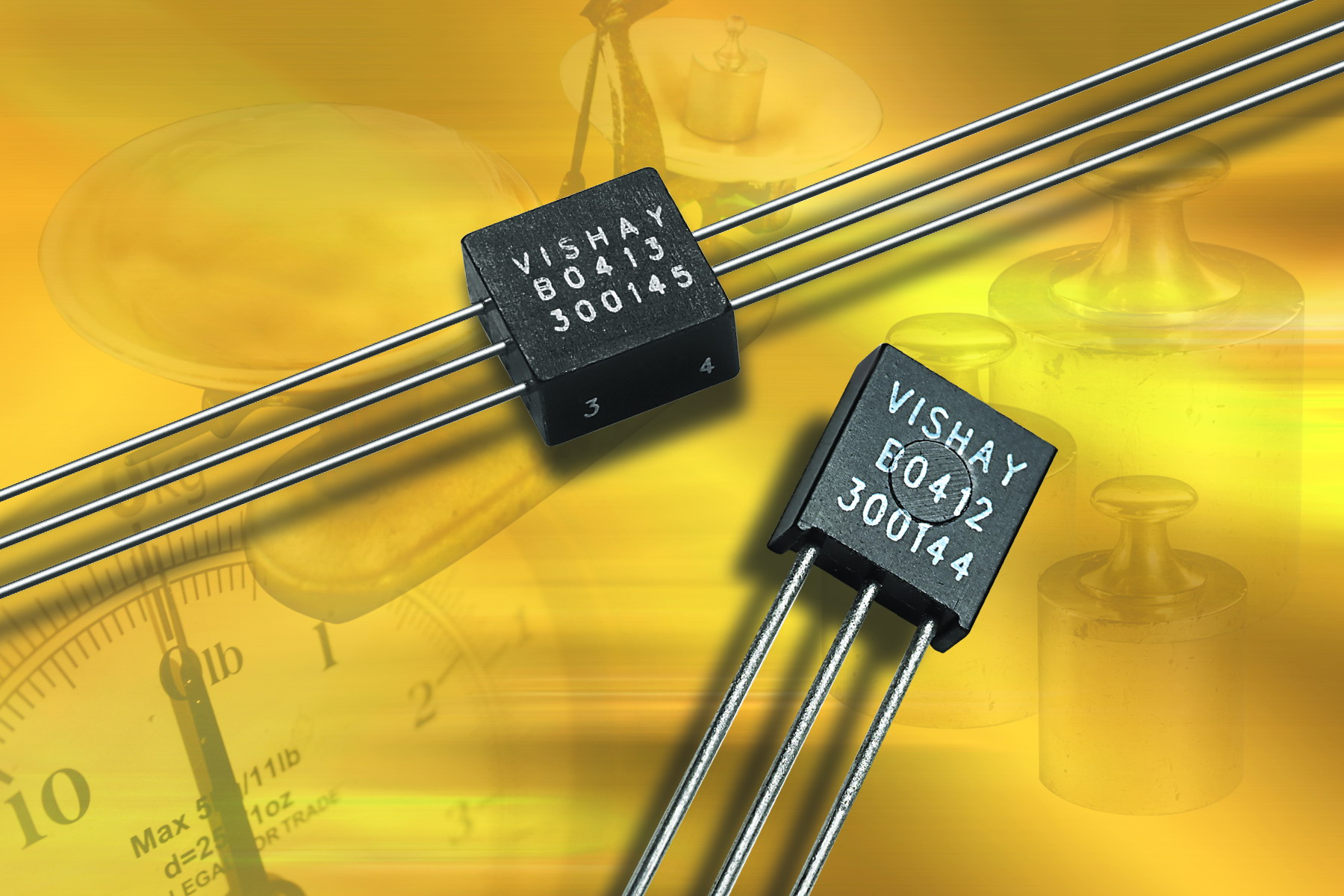

日前，Vishay推出兩款新型超高精度Z箔分壓器電阻300144Z 和 300145Z。這些電阻在?55℃～+125℃（參考值為 +25℃）范圍內具有±0.2 ppm/℃的低典型 TCR，0.1ppm/℃ 的 TCR 跟蹤，±0.005% (50 ppm) 的容差匹配，以及在 +70ºC、額定功率時長達 2000 小時的 ±0.005% 負載壽命穩定比率。其他電阻技術需要幾秒鐘甚至幾分鐘才能實現穩態熱穩定性，而 300144Z 及 300145Z 具有不足 1 秒鐘的幾乎瞬時的熱穩定性時間。
日前推出的這些器件在 70ºC 時具有 0.2 W 的額定功率，在 200 V 的最大工作電壓范圍內其功率在這兩個元件之間按比例劃分。300145Z 在一個模塑封裝中提供了一對背對背的 300144Z 元件。這些電阻具有 100Ω～20kΩ的電阻范圍。300144Z 與 300145Z 不受限于標準值，并且提供具有“按照要求”的值及比率（例如 1kΩ 與 1.2345kΩ）的 300144Z 及 300145Z 電阻，且無附加費用及出貨時間。
通過在一個器件中結合眾多高精度規范，這些新電子分壓器可使設計人員實現更高的性能。除它們的低絕對 TCR、小容差及出色的負載壽命穩定性值外，300144Z 與 300145Z 在額定功率時還提供了 ±5 ppm 的 PCR 跟蹤（“△R 由于自加熱”），不足 0.1PPM/V 的低電壓系數，以及低于 -40dB 的電流噪聲。這些電阻提供了幾乎瞬時的 1ns 上升時間，高效且無振鈴，以及無電感 (< 0.08μH)、無電容的設計。這些器件具有標準錫/鉛或無鉛 (Pb) 接頭。這些電阻具有極高的 ESD 抗擾性，可經受住高達 25kV 的靜電放電，因此具有更高可靠性。
盡管具有低 TCR 跟蹤，但電阻比率可能根據絕對 TCR 而發生巨大改變。為確保良好的比率穩定性，設計人員應以盡可能采用最低的絕對 TCR 來應用電阻。為在電阻間實現最佳 TCR 跟蹤，影響每個電阻 TCR 的所有因素必須均衡。無論電阻范圍或功率如何，300144Z 及 300145Z 電阻均可展示同樣的 TCR，因?yàn)樗鼈兪怯上嗤暮辖鹬瞥桑⑶揖哂邢嗤奈锢砑半姎馓匦浴ishay 箔電阻中的這種 TCR 均衡性與厚膜及薄膜器件等傳統金屬薄膜中的 TCR 跟蹤形成了鮮明對比，這些傳統器件具有極其易變且通常不可預測的絕對 TCR，這是由于為符合不同的電阻范圍及功率要求，它們的組成、薄膜厚度及沉積方法不同。
300144Z 與 300145Z 的箔材料由針對電氣、機械及熱特性而選擇的特殊合金組成。這是通過獨特的專有工藝在底板上建立的，該工藝不會使 300144Z 及 300145Z 受到在纏繞導線過程中或以其他高精度電阻形式使用的蒸發流程中出現的冶金變化的影響。通過可確保使合金保持其純狀態的廣泛質量控制，制造流程的每一步均加以了嚴格控制。
300144Z 與 300145Z 的典型應用將包括以下設備中的高精度儀表放大器、橋接網絡及差分放大器：熱穩定性、響應時間及長期穩定性均至關重要的高端醫療、軍事、航空、自動測試及井下鉆探設備。
