產品特性：
- 基波振蕩輸出高至500MHz
- 低抖動、低相位噪音
- 薄型設計
- 最大消耗電流分別為85 mA和80 mA
應用范圍：
- PCI Express 應用
- FB-DIMM 應用
- HCSL應用等

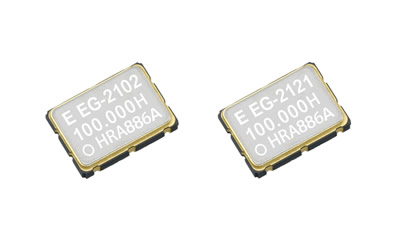

Epson Toyocom公司開發研制出適用于PCI Express 、FB-DIMM (Fully Buffered DIMM) 、HCSL（高速電流驅動邏輯、High-speed Current Steering Logic） 輸出的低抖動 、低相位噪音 的表面聲波（SAW）振蕩器：EG-2102CA HCSL與EG-2121CA HCSL。
電腦及工作站的高速傳送接口（PCI Express）及FB-DIMM方面的運用范圍不斷擴展。其中使用的參考時鐘需要配備能夠發出高于100MHz的高頻和對應HCSL輸出方式的振蕩器。
此外，用于高端工作站等場合，為了降低數據輸送中的誤碼，亦需要低抖動、低相位噪音的振蕩器。
本公司已為LAN、SAN設備提供了用于高速傳送接口，基波振蕩輸出的低抖動、低相位噪音的表面聲波（SAW）振蕩器（EG系列）。
這次，在至今為止的輸出方式（CMOS、Differential LV-PECL、LVDS）的產品陣容中又新增添了HCSL輸出方式的產品，為PCI Express等普及做出貢獻。另外，對于使用IP網提供電話、可視電話、影像傳輸等各種服務的網絡 (NGN ) 市場亦已預定推出具有小型、高精度、高安定、高頻等特征的晶體元器件商品。
主要規格
- 使用高安定表面聲波（SAW）元器件，能夠對應基波振蕩輸出的500MHz為止的高頻；
- 由于基波振蕩所具有的低抖動、低相位噪音特性，實現了相位抖動 0.3ps Typ. （偏離頻率：12kHz～20MHz，輸出頻率：100MHｚ）；
- 對應HCSL輸出，最適用于PCI Express及FB-DIMM的時鐘；
- 薄型設計 （7.0×5.0×1.25t mm Typ.）。
主要參數
EG-2102CA HCSL
EG-2121CA HCSL
頻率公差
±100 × 10-6 Max. ／ ±50 × 10-6 Max.
工作溫度范圍
-5 ～ +85 ℃ ／ -20 ～ +70 ℃ ／ 0 ～ +70 ℃
輸出頻率范圍
100 ～ 500 MHz
電源電壓
3.3 V ±0.3 V
2.5 V ±0.125 V
消耗電流
85 mA Max.
80 mA Max.
輸出電壓
0 ～ +0.75 V Typ.
相位抖動
0.3 ps Typ. （偏離頻率：12 kHz～20 MHz）
外部尺寸規格
7.0×5.0×1.25t ㎜ Typ.
