【導讀】很多方案公司開始加緊開發產品，作為專業服務電磁兼容的雷卯電子，特意提醒開發者額溫槍屬于醫療電子器械，在滿足功能性的同時，還需要通過電磁兼容YY0505-2012的相關測試項目，比如靜電、輻射。
額溫槍如何順利通過EMC 靜電測試
額溫槍是新冠疫情出來的搶手貨，一槍難求。
很多方案公司開始加緊開發產品，作為專業服務電磁兼容的雷卯電子，特意提醒開發者額溫槍屬于醫療電子器械，在滿足功能性的同時，還需要通過電磁兼容YY0505-2012的相關測試項目，比如靜電、輻射。
額溫槍方案
目前額溫槍集成芯片的方案大概有宏康 眾智 芯圣 中穎 賽元等廠商。

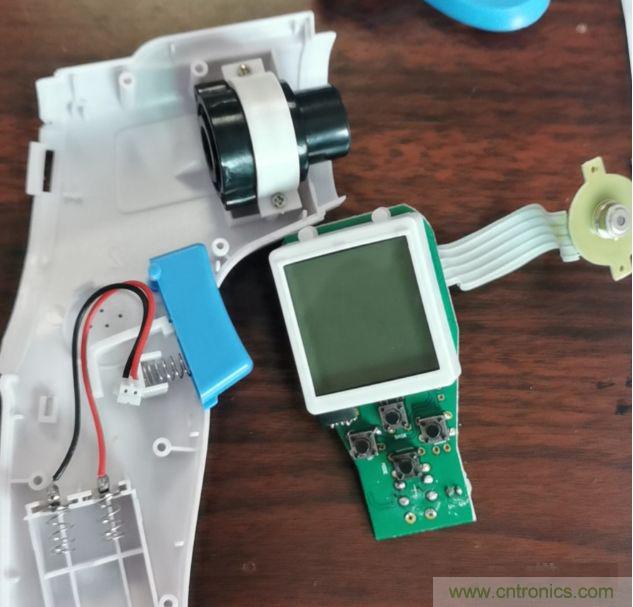

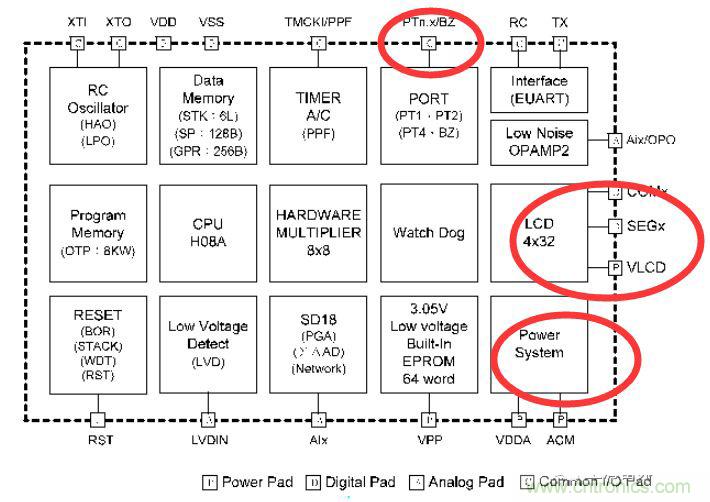

以下列舉的是大概的方案框圖，圈中部分是靜電部分需要控制的重點部位。這些部分要做好過壓EOS和 ESD的設計，保證通過EMC測試。
電源部分靜電保護

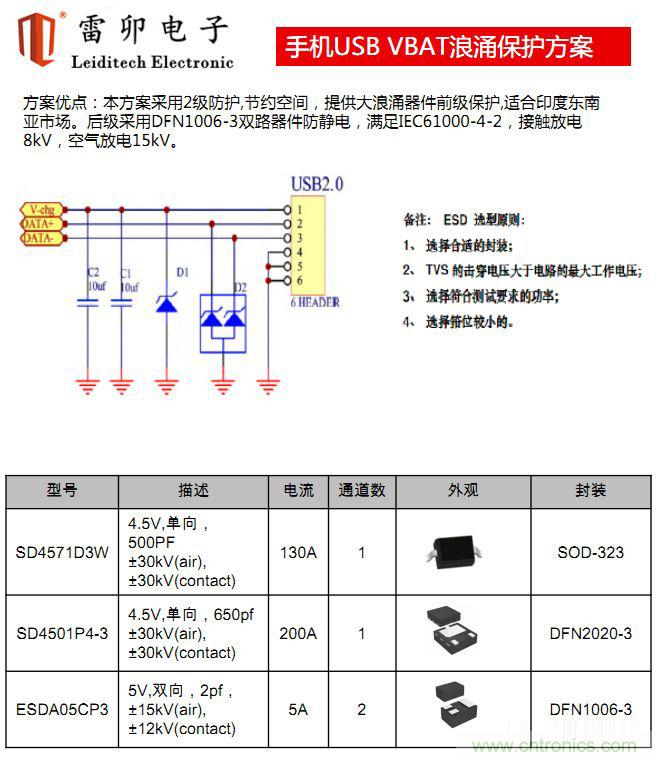

電源部分一般采用鋰電池USB可充電或者干電池方案，靜電電路圖類似手機充電如下：
LCD部分靜電保護

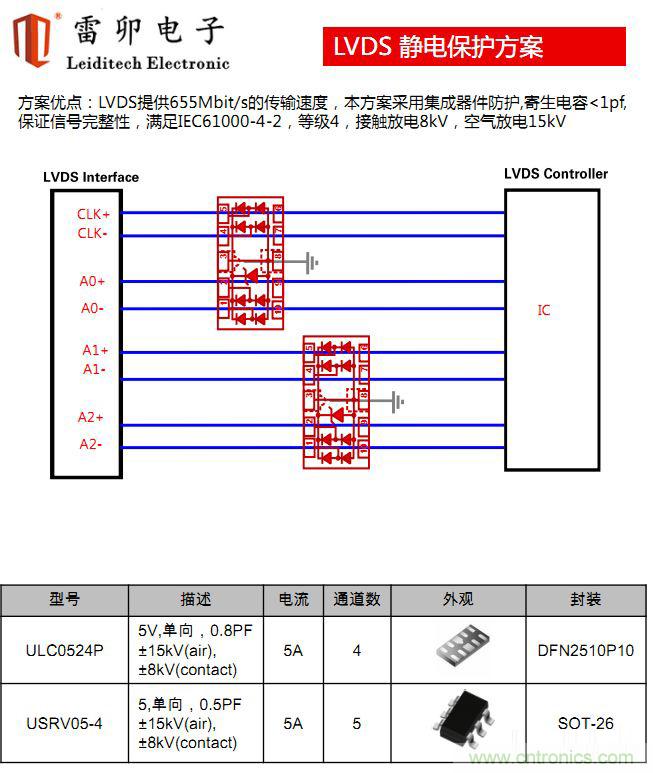

LCD本身靜電防護能力是比較差的，所以需要在接口出加ESD器件，要不然整改起來非常麻煩。推薦以下保護方案，節約體積。
控制按鈕靜電保護

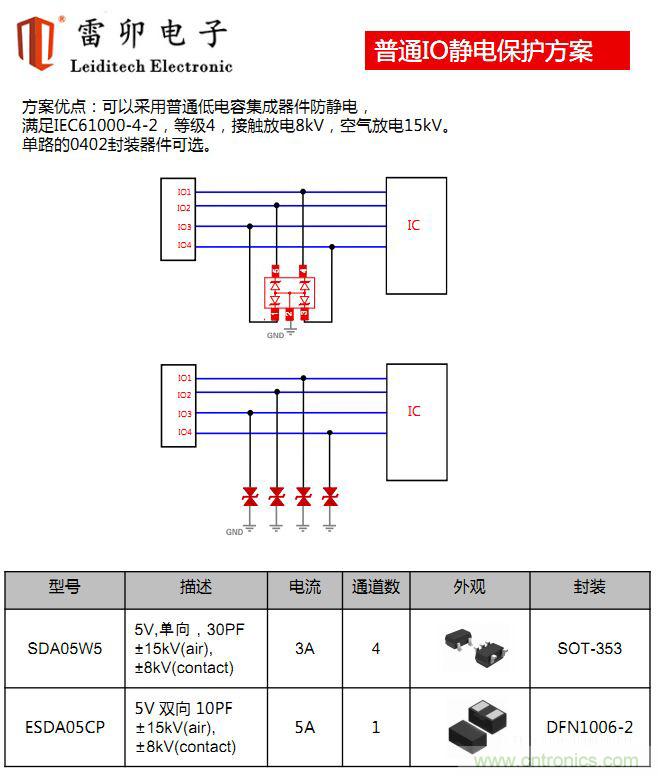

控制按鈕是低速信號，經常動作，會有靜電產生，可以自由選擇單路或多路集成的ESD器件。
總結
電子產品的接口防護需用過壓保護器件，很多工程師意識到要用保護器件，但由于選型不當或沒按照ESD電路PCB設計原則，造成產品靜電測試或EMC測試不通過，產品多次驗證測試，浪費人力財力，造成產品延遲上市的事情總有發生，或過度設計，造成成本壓力。
雷卯專業為客戶提供電磁兼容EMC的設計服務，提供實驗室做摸底測試，從客戶高效，控本方便完成設計，希望為更多的客戶能快速通過EMC的項目，提高產品可靠性盡力。
雷卯電子電磁兼容實驗室，提供外圍靜電保護參考電路。
來源：上海雷卯電子。
