【導讀】AV3915電磁兼容測試接收機，不僅能夠滿足電磁兼容測試分析、認證的需要，而且它還是一臺高性能的頻譜分析儀，它能夠提供信號分析測試的各種功能，滿足EMC信號分析用途。今天咱們先說說接收機中那么多的檢波器吧，太多了，眼都看花了，真不知道什么時候測試什么的信號選擇什么樣的檢波器，對應一堆為什么。

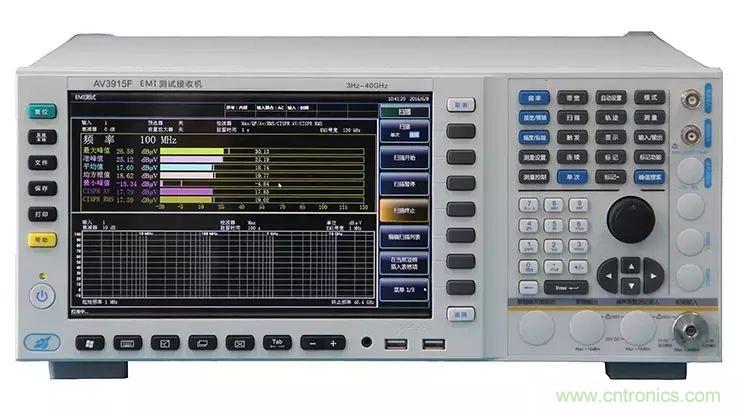

首先用AV3915的EMI接收機模式，對設備進行測試，發現超限信號，然后可以轉到頻譜分析模式進行更加詳細的測量分析、解調。遇到了脈沖信號、連續波信號或者調幅調頻信號、甚至類噪聲信號，測試分析時候就需要選擇相應的檢波器了。打開AV3915EMI測試接收機，一排檢波器赫然出現，峰值、準峰值、平均值、RMS有效值、最小峰值，還有以前接收機中沒見過的CISPR AV、CISPR RMS檢波器，看上去讓人有點蒙，要開始測試了，選擇哪個呢？

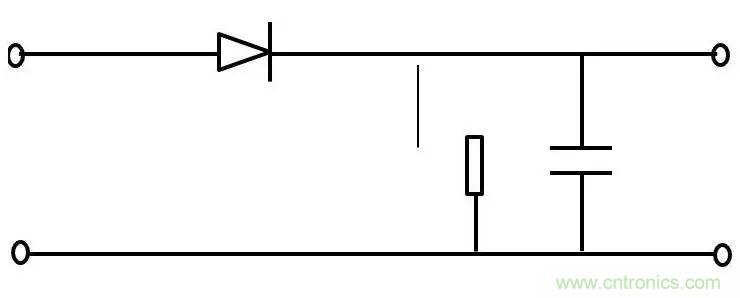

圖1. 檢波器原理圖
記得上課時候老師講過檢波器的，道理沒變啊。接收機前段的作用就是將輸入信號功率轉換為中頻的輸出視頻電壓，該電壓值對應輸入信號功率，檢波器的功能是對出現在接收機中頻及其帶寬內的信號包絡進行處理, 去掉載波恢復基帶信號。模擬檢波檢出的是模擬的連續信號，數字檢波檢出的是離散幅度值，現在接收機基本都是數字檢波了，采用不同的檢波方式進行抽取，得到信號的幅度值也是不同的。包絡檢波充放電時常數就是其最核心的特性參數了，知道這個就知道這些檢波器的內在本質區別了。
峰值檢波器就是在駐留時間內的采樣值序列中，找包絡最大的那個點，取信號包絡的最大值, 其模擬實現原理就是讓其充電時常數遠大于放電時常數，來了大信號就趕快充電，小信號慢放電或不放電，這樣就爬到包絡信號的山峰了。可以看出無論怎樣設置頻寬等參數，峰值檢波器都不會帶來輸入信號的丟失，一定能找到信號的最高點，因此峰值檢波器是EMC測試中最重要的檢波器了，而且因為這種檢波器的測量速度比較快，被廣泛應用于電磁兼容發射測試的預掃中。如果峰值檢波情況下，沒有超標的干擾信號，基本就可以認為，通過輻射測試認證了。在嚴格的軍標測試中，經常采用峰值檢波器，因為一個短的電脈沖就可能會導致軍事裝備產生誤動作，如果碰巧是洲際導彈，那導彈不就離開發射臺了，這豈不要毀滅美國？想想都恐怖。
最小峰值檢波器看完了字面上也理解了，就是在駐留時間內的采樣值序列中，找信號包絡中最小的那個，其模擬實現原理就是讓其充電時常數遠小于放電時常數，來了信號就慢充電快放電，這樣就跌到包絡信號的山谷里了。這種檢波器在EMC分析中用的比較少，但在信號分析中還是比較有用的，因為這種檢波方式可以很好的抑制顯示噪聲，所以可以從噪聲中分辨出微小的連續正弦信號。EMC測試分析時，如果要從脈沖信號中分辨出連續正弦信號就要用它了。
平均值值檢波器，那就是把駐留時間內的采樣值序列進行數學上平均N個值之和除以N, 其模擬實現原理就是讓其充電時常數等于放電時常數，來了信號就充放電速度一樣。EMC測試窄帶信號時候就用上了。經常用在傳導發射等關注測量電壓的相關測試中。測量幅度調制和頻率調制的連續波信號場強，如調頻廣播信號、窄帶模擬FM 方式信號和窄帶數字信號，應當選擇線性平均值檢波方式。
有效值檢波器，也叫均方根檢波，駐留時間內的所有采樣值，先平方，再平均，再開方，平方后得到的自然是功率相關，最后開方就成電壓的有效值了。這種檢波方式很適合類似于噪聲的調制信號的測試。如CDMA信號、WCDMA信號、TD-SCDMA，當然也可以選擇均值檢波器。
準峰值檢波器，源于古老的歷史傳承，它是伴隨著調幅廣播的發展而產生的。在1933年CISPR成立的時候就已經意識到了不同干擾脈沖的重復頻率的影響，對于傳統的模擬調制方式來說, 接收質量的評估一定程度上要依靠人的主觀判斷。所以準峰值檢波器針對不同干擾脈沖的重復頻率基于人耳的頻響特性進行了修正，從而實現對于無線電干擾影響狀況的合理評判，最初主要是針對老式無線電調幅信號所設計的檢波方式，現在測量的信號雖然多為突發的脈沖信號，但是在國際和國內標準中仍延續準峰值檢波方式作為最終測量結果的判定。CISPR加權考慮脈沖重復頻率和時間分布，規定了9KHz-1GHz連續ABCD四個不同頻段內，對應的準峰值檢波器充放電時間常數及相應測量帶寬，從而以保證測量結果的可重現和可比性。
下面是以前沒見過的CISPR Average檢波器和CISPR RMS Average檢波器了。為啥這兩種檢波器出來的晚？大家想想就知道了，最近這些年移動通信發展迅猛，對數字無線通信系統各種干擾測量測試中為獲得具有更好的性能，才設計出來的。因為對于數字無線通信系統( GSM,CDMA等) ,峰值檢波器、準峰值檢波器測量結果偏大, 而平均值檢波測量結果偏小, 都不是很適用, CISPR對于測試中使用的平均值檢波器做出了修改, 使用新的CISPR Average檢波器取代了原有的平均值檢波器。其作為有效值檢波和線性平均值檢波器的折衷, 更能真實的測量重復周期比較低, 脈寬比較窄的騷擾信號。
CISPR RMS Average檢波器呢？這種新的檢波方式由準峰值檢波器改良而成。在遙遠的過去以調幅信號為主, 現在的設備一般都是數字脈沖為主，為進行這類信號符合性測量, CISPR規定了不同測量項目的試驗限值。這個檢波器主要參數就是臨界頻率點和測量時間,在臨界頻率點以上使用有效值檢波器,在有效值檢波器之后是帶有時間常數的線性平均值檢波器和峰值檢波器，其規定就是3個臨界頻率點和對應的測量時間。當被測脈沖調制信號的脈沖重復周期低于測量時間常數時,例如在規定的AB段，當重復頻率小于10Hz時,測試結果不是平均值而是儀表仿真網絡的最大輸出。
最后，希望親們用AV3915對電磁兼容領域常見的各類脈沖信號干擾進行測試,根據信號特征使用不同的檢波器進行測量并對結果進行分析。
