【導讀】平均而言，雷電電壓可幾乎在瞬間向地表施加50萬焦耳的能量，而且地球每年遭受10億次以上的雷擊，因此避雷防護極為重要?；九c數據中心所采用的避雷防護措施及下游浪涌保護技術可大為不同。下文主要對采用同軸和以太網互連器件的系統所使用的浪涌保護器件進行描述。
對于建筑物而言，除了大部分雷擊浪涌的引流之外，針對殘留雷電的內部設備保護也變得越來越為重要。
雷電具有直接和間接影響建筑物、家庭及城市內電子系統的風險。直接雷擊不但可以摧毀人的生命，而且其導致的瞬態巨大電流所產生的電磁場可對設備造成永久性傷害。平均而言，雷電電壓可幾乎在瞬間向地表施加50萬焦耳的能量，而且地球每年遭受10億次以上的雷擊，因此避雷防護極為重要。基站與數據中心所采用的避雷防護措施及下游浪涌保護技術可大為不同。下文主要對采用同軸和以太網互連器件的系統所使用的浪涌保護器件進行描述。
表1：避雷防護區域
避雷防護標準
IEC/BS EN 62305避雷防護標準將雷擊風險分為以下三類：直接雷擊；間接雷擊；以及雷擊造成的電磁能量。如表1所示，在避雷防護規劃中，需要將各區域劃分為高風險區域（或稱避雷防護區域）以及雷擊潛在損害區域。上述標準將雷擊可能導致的損害分為以下三類：1）活體傷害；2）結構的物理性損壞；3）內部系統的失效。一般而言，對于任何可能給人類造成傷害的事物，均須設置層層預防措施。舉例而言，為了保障內部人員的生命安全，醫院需要在外部結構和內部設備兩個層面設置大量的緩沖設施。

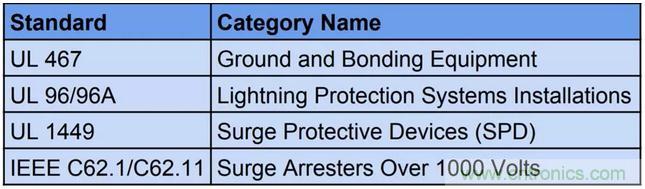

表2：避雷防護設備標準
美國保險商實驗室（Underwriter’s Laboratory）所列的數種避雷防護標準主要針對浪涌保護中采用的設備（見表2）。其中，浪涌保護器件標準UL1449規定了瞬態電壓電氣路徑在各種系統供電方式下所需采取的保護模式。
終端設備的供電一般采用單相或多相交流電。當設備連于單條火線和零線（本地地線）之間時，即為單相交流供電。三相系統需要連接三條相線及零線。如表3所示，對于所有的導電路徑組合，只要其可能發生電勢差，即需在該組合的路徑之間設置浪涌保護。產品說明書中經常以相零（L-N）保護、相地（L-G）保護及相相（L-L）保護等詞描述浪涌保護器件的保護模式。此外，保護模式還可描述為共?；虿钅＠擞勘Ｗo。
表3：瞬態過電壓的保護類型
當浪涌對局部區域內的零地（N-G）節點等所有導體具有同等影響時，稱為共模浪涌。差模浪涌發生于給定位置上的任何兩個導體之間，也稱普通浪涌或相線與零線之間的浪涌。大多數現有設備本身可抗共模浪涌。根據美國國家標準（ANSI）C62.41，大多數共模浪涌來自建筑物，而且建筑物內的共模浪涌最大僅為0.17焦耳。然而，差模浪涌比共模浪涌高若干數量級。
浪涌保護器類型
同軸浪涌保護器：戶外用途中使用的同軸互連器件須同時承受直接和間接雷擊，其可對傳輸線及其上連接的電路產生不利影響。從真空管到固態電子器件設備的轉換，尤其變送器一端的轉換增加了與雷擊相關的風險——該敏感的集成電路易于在殘留瞬態電壓浪涌的作用下損壞。
同軸電纜旨在最大限度地減少目標高頻信號因趨膚效應而發生的歐姆損耗，并同時防止外部導體（或屏蔽層）對內部信號的干擾。趨膚效應是指，隨著頻率的增大，信號的大部分集中于導體外邊緣的一種現象。與電子能在整個導體內自由遷移的交流應用相比，在趨膚效應的作用下，射頻（RF）信號在導體內的穿透深度通常不超過數個千分之一英寸。因此，人們將60Hz常用的大直徑接地電纜碾平，并將其圍繞于發送高頻信號的中心導體周圍，以形成同軸電纜，其中，該外圍電纜屏蔽層可作為法拉第罩，防止外部干擾觸及內部信號線。在未接地的情況下，屏蔽層可產生電壓，并用作信號發射天線。然而，這種精細脆弱的平衡可在雷擊的作用下被打破，這是因為雷擊可同時在同軸電纜的內外導體內產生電勢差。此外，由于雷擊浪涌的大部分能量的頻率為易于被同軸電纜承載的DC~1MHz，因此其可在同軸電纜所連電子設備的工作頻率中產生破壞性的變化。

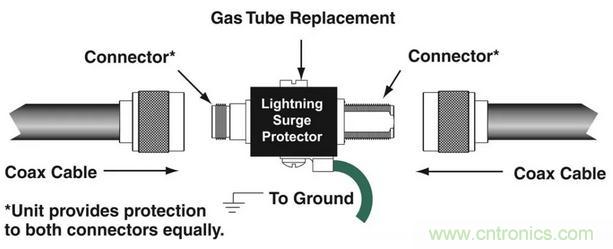

由于雷電的頻率相對較低，同軸避雷保護器通常采用隔直器或高通濾波器的形式，以將直流及低頻50/60Hz電壓引導至屏蔽地線。在采用氣體管浪涌保護時，當浪涌太大，無法分流時，電流將使熔斷器斷開，從而消除浪涌保護器與屏蔽地線之間的電氣路徑（見圖1）。
圖1
分布式天線系統領域中采用的浪涌保護器件還需要考慮低無源互調（PIM）失真器件的使用。PIM為難以消除的干擾的主要來源，其為高度敏感射頻系統的無源硬件在高功率條件下產生的可與目標信號混頻及相互干涉的頻率產物。PIM所致問題難以解決的原因在于，由于無源器件的大量使用，人們難以在不影響原始載波信號的同時將其濾除。在沒有可快速消除PIM的低成本方法可供使用的情況下，系統安裝只能采用低PIM器件。此類器件由精心挑選的可在配接時不產生顯著PIM水平的一系列導體材料制成，而且其制造過程中盡量減少鐵磁材料（PIM的常見來源）的使用。
以太網浪涌保護器：對于數據中心廣泛采用的以太網干線而言，浪涌保護的主要目的在于防止可導致數百萬美元損失的宕機。根據艾默生-波耐蒙研究所（Emerson and Ponemon Institute）的宕機評估研究結果，截止2016年，數據中心的計劃外斷電所導致的平均成本幾近每分鐘9千美元，而且這一數字還在逐年增大。雖然數據中心斷電的主要原因在于人為失誤和不間斷供電設備（大約占50%），然而由于直接和間接雷擊導致的意外浪涌可造成不可預見的損害，因此仍需建立針對此類浪涌的防御陣線。
數據中心設備
遠程雷擊，電動機及發電機的電源浪涌，甚至太陽耀斑等自然地磁擾動都可在設備和電源之間的饋電線路中產生電壓瞬變。數據中心可采用多種形式的瞬態電壓浪涌抑制手段。開關裝置通常為數據中心分流電源浪涌的第一道防線。不間斷供電設備為另一種主要的瞬態電壓浪涌抑制手段，其中，當發生電源失效的緊急情況時，可通過飛輪或電池（取決于不間斷供電設備的類型）向計算機和數據存儲設備瞬間提供電力。此外，大量能量的分流還需要采用各種常用的散熱手段。配電裝置中安裝的浪涌保護器件必須能夠以不發生煙霧或爆炸的形式安全地化解巨大的電流浪涌。
數據中心互連器件（DCI）的浪涌保護
隨著傳輸速度更快的以太網通信線路的問世，抑制微小電壓浪涌的需求越來越高。隨著人們對布線密度的要求越來越高，大量數據中心正在面臨越來越嚴苛的空間和規格限制——雖然用于為40Gbps吞吐量的QSFP+收發器供電的3.5W電源可為吞吐量高達100Gbps的QSFP28收發器供電，但舊式10Base-T接口可承受的浪涌可能會導致新式的100Base-T及以上接口遭到破壞。此外，為了維持較低的成本，以太網接口如今已集成至主印刷電路板上，這加大了敏感內部電路被損壞的風險。微電子集成電路可在晶體管這一層面上受到影響，其原因在于晶體管的輸入線路容易受到靜電放電的影響。因此，盡管成本較高，建筑物內部及校園設施內部也幾乎僅使用光纖電纜。由于直連銅纜易受電磁干擾影響，因此當鏈路距離較短時，許多數據中心甚至已經以有源光纜代替直連銅纜，作為數據中心設備噪聲源最小化的另一項嘗試。

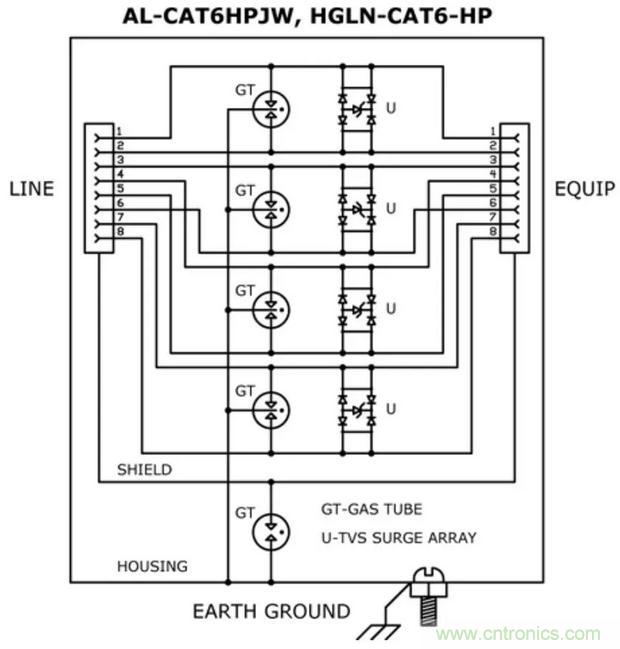

由此可見，以太網數據線路的浪涌保護對于數據中心的成功至關重要。盡管如此，以太網電涌保護器因本身具有一定的電容而會造成失真，該失真可對數據造成干擾并導致代價高昂的延遲。這使得人們必須在低電容器件的采用和提高電路對高能浪涌的處理能力之間做出權衡——3.3V的微電子集成電路供電線路要求信號線路的電容小于5皮法，而且需要具有1.2焦耳的能量處理能力。此外，印刷電路板布局的限制也可造成性能退化。即使微小的不連續性也可能導致信號衰減，相位失真及共模抑制性能的下降。為了對電纜和所連設備進行充分保護，可在線路兩端分別連接保護器。但是，這無疑會增加信號傳輸的插入損耗，并增大在線路中引入接地環路的可能性。多級浪涌保護器可以較小信號損失的代價，大幅提高保護水平（見圖2）。
圖2
基于PoE的系統的保護
以太網供電（PoE）為一種利用雙絞線以太網布線同時傳輸電力和數據的技術，目前常用于智能安防攝像系統。對于PoE而言，電源浪涌可能導致失效，從而造成安全和安防風險，因此電源浪涌保護尤為重要。與閉路電視領域中使用的基于同軸電纜的攝像頭相比，智能攝像頭可大幅提高分辨率。此外，由于此類攝像頭模塊化程度更高，其可用作獨立設備。模擬攝像頭必須與數字視頻記錄儀相連接。此類攝像頭可用于上至工業過程監控，下至車載圖像處理的各種用途。
基于PoE的系統利用同一條線路同時實現電力傳輸和數據通信，該線路具有八條通路，其中的四條通常用于設備供電，而另外四條用于傳輸數據。IEEE標準802.3中規定，電力可通過以下三種方式傳輸至受電設備：端點PSE（供電設備）；中跨PSE；延伸PSE。端點PSE直接將電源處的電力和數據經基于以太網的交換機或集線器發送給受電設備，而中跨PSE（或稱PoE注入器）利用非PoE類交換機提供電力和數據。延伸PSE非常簡單，其僅為范圍延伸后的端點PSE。
PoE互連器件和受電設備均必須能夠承受超出美國保險商實驗室標準（UL標準）規定的靜電放電及電力瞬變情形。例如“門禁控制系統單元”的UL標準規定，器件（即電源、門控制器及讀卡器）必須能夠抑制輸出電路上的2400V/12A大小的浪涌——對于低電容浪涌保護而言，這一要求較難實現。因此，需要同時在PoE交換機（或稱PoE注入器）及下游連接的攝像頭、讀卡器或門鎖偵測器等受電設備設置瞬態電壓保護（見圖1）。
上述目的通?？赏ㄟ^由可發生雪崩擊穿（一種允許極高電流在材料內流過的現象）的瞬態電壓抑制二極管組成的電路實現。晶閘管浪涌保護器件為另一類雪崩觸發二極管，此類二極管為導通狀態電阻較低的撬棒器件，可在保持一定電容的同時，承載較大的電流，因此通常具有更佳的功率處理能力。晶閘管浪涌保護器件在浪涌處理后需要進行電源復位，因此一般不用于高電壓低速信號線路，而瞬態電壓抑制二極管可作為高功率直流系統的最佳選擇。
PoE設備考量因素
即使在使用浪涌保護器件的條件下，受電設備的額定電壓也必須遠高于瞬態電壓抑制二極管或晶閘管浪涌保護器件的鉗位電壓?？沙惺軘登Х妷旱乃矐B電壓抑制二極管例如可在幾近100伏的條件下才發生雪崩擊穿。足夠高的額定電壓可保證受電設備不因頻繁發生的小的瞬態電壓高峰而損壞。
受電設備的供電設備通常配備絕緣的直流-直流轉換器，以最大限度地降低暴露帶電導體造成用戶傷害以及發生接地環路的風險。此外，為了避免發生接地環路，浪涌保護器本身也可能需要將其與安全地線具有不同電勢的電纜屏蔽層絕緣。還需要注意的重要一點是，PoE浪涌保護器件可分為模式A（電源引腳：1/2及3/6）兼容器件和模式B（電源引腳：4/5及7/8）兼容器件。一般而言，大多數支持PoE的交換機為模式A設備，而注入器為模式B設備。某些浪涌保護器可同時為模式A和模式B兼容器件。
結論
在各種應用中，浪涌保護器件用作緩解直接和間接雷擊不良影響的一種不可或缺的工具。雖然防止生命受到傷害仍然是避雷防護領域的主要發展方向，但如今由于固態器件越來越趨敏感，雷擊的高能浪涌也可對此類器件造成嚴重損害。這些固態器件不僅需要額外的感應電壓和電流瞬變保護，而且還需要采用低電容的浪涌保護器件，以保持較高的數據速率。因此，對于建筑物而言，除了大部分雷擊浪涌的引流之外，針對殘留雷電的內部設備保護也變得越來越為重要。能夠承受較小浪涌的傳統技術已經大部分被電路速度更快且公差更加嚴格的技術所取代。
