一、RGB屏面臨的問題
1、屏的輻射超標或抗干擾能力不夠，導致無法通過認證；
2、抗干擾能力弱，產品穩定性不夠；
3、屏的輻射超標影響別的系統工作。
二、處理方法
問題點（一）： 屏時鐘的基頻以及諧波超標；

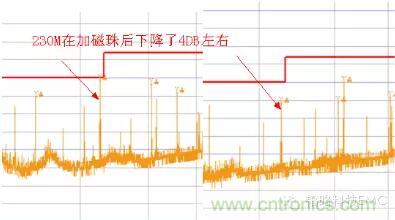

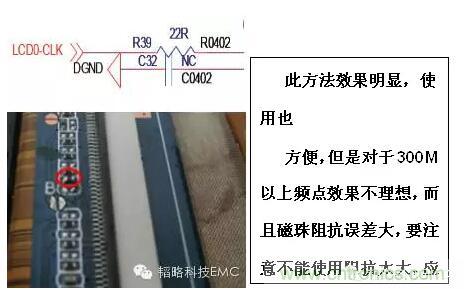

方法1：在屏時鐘上增加濾波電路，一般用RC濾波或加磁珠

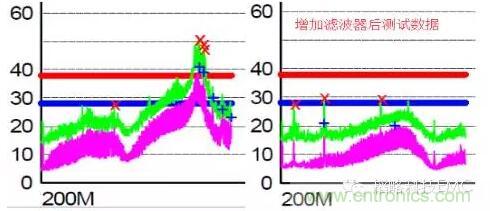

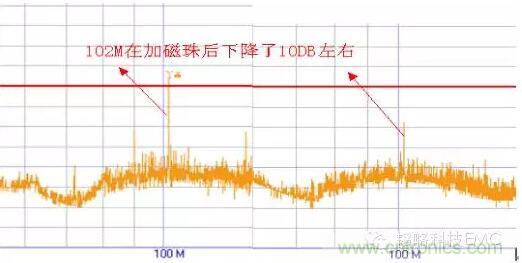

對比測試數據：

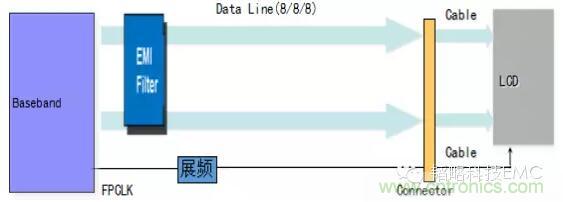

方法2：在屏時鐘上增加展頻IC

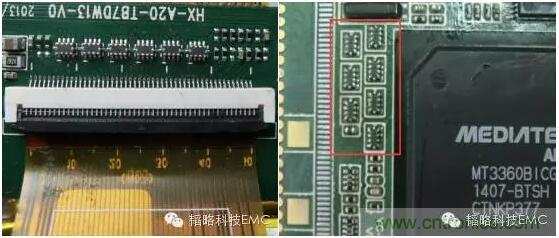

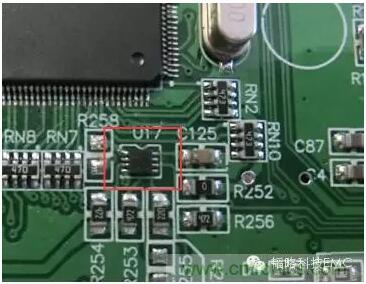

實物圖如下：

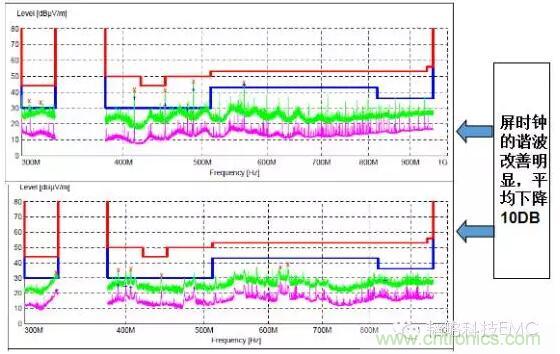

對比測試數據：
問題點（二）： 屏時鐘和DATA數據線一起引起的輻射超標；
方法1：在屏數據線上增加共模濾波器或差模濾波器
對比測試數據：

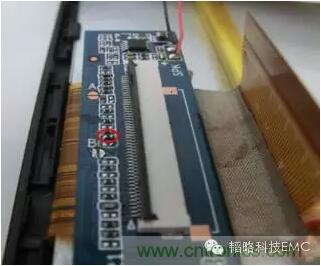

方法2：屏蔽FPC排線
問題點（三）： 通過背光連接線放大后的包絡超標

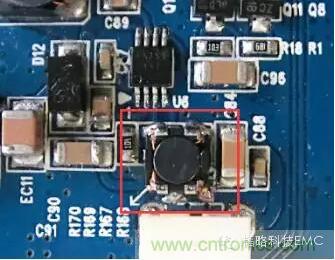

方法1：在屏背光輸出端增加高頻共模濾波器
注：1、如果輻射源頭是由背光升壓IC引起，需在輸入端用高頻共模濾波器隔離電源和地。
方法2：在屏背輸出端LED+、LED-上串聯磁珠，同時對地增加電容。
對比測試數據
三、總結：
屏的輻射一直是輻射超標的重要部分，對于它要引起大家足夠重視，除了上述措施，
結構設計時要盡可能縮短屏排線，PCB設計要優先布局和布線，僅僅就PCB設計環節來說，分享以下幾點心得，供參考交流。
四、PCB設計注意事項
1、布線時避免太多的過孔，不允許出現銳角和直角，盡量使用圓弧走線，走線盡量短。

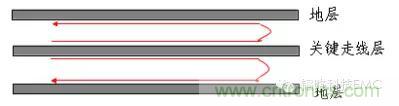

2、必須緊靠完整的參考平面布線，以保證其有最小的信號回路和連續的阻抗，優選兩地平面之間。

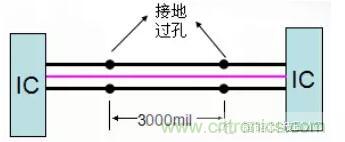

3、時鐘兩側建議包地線，包地線每隔3000mil接地，這樣保證包地線上各點電位相等。

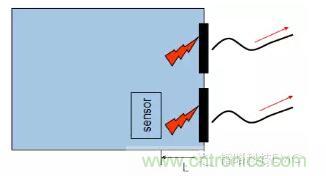

4、屏信號線和連接器遠離PCB接口連接器至少1000mil。否則干擾會直接向外輻射或在外出電纜上耦合出電流來向外輻射。
