【導讀】本文為大家分享一個運用電磁感應原理DIY無線LED燈的實例。這里小編將分享幾個關于無線LED燈DIY的最基礎的電路設計，感興趣的大家可以跟著這些電路圖自己先DIY一下。
本文為大家分享一個運用電磁感應原理DIY無線LED燈的實例。首先我們需要準備一些簡單而又常見的元器件：第一個是線圈，我們可以利用舊的磁環；然后是晶體管(BD139)、電阻器(33K-橙色//橙色//橙色)、電容(100nF的-104)，這些元器件都是相當常見的，可以廢物利用或是直接購買；其次就是電感，它可以從舊電路板拆解，也可以通過線圈繞在鐵氧體磁芯制成。下圖為我們準備的幾種材料：

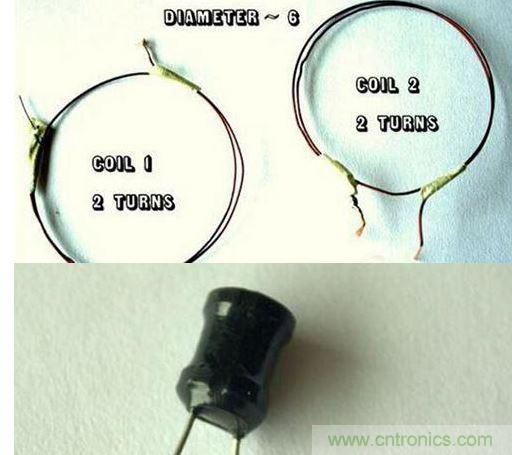

線圈+晶體管+電阻+電容+電感
然后我們需要手工制作一個非常迷你的橋式整流器，在這當中我們需要準備4個1N4148二極管。其制作步驟是：先按照原理圖一個接一個的連接4個二極管；然后擰線(注意二極管的極性，黑線表示負極)；最后焊接在一起，這樣整流橋就做好了。
整流橋電路示意圖
[page]

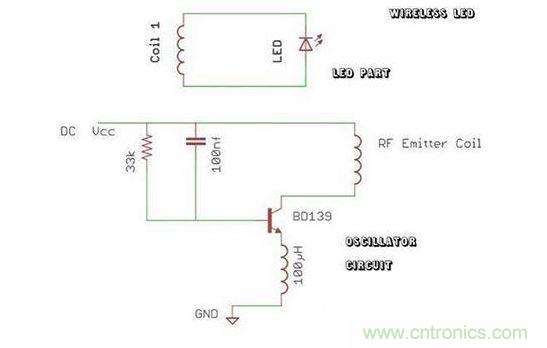

根據圖片我們可以看到下一步是電路焊接過程，按照原理圖焊接電路，如下圖所示。(在穿孔板上)或者你也可以在面包板上制作。焊接線圈的時候要小心，盡量不要使它變形。它的形狀必須是完美的圓形，且在一個平面。
關于制作過程中LED燈選擇及相應的焊接方法說明：如果制作過程中用的是貼片LED，就要在焊盤上焊一對引線。如果是插件LED，直接將引角焊在線圈上就行(不需要關心極性)。該制作主要適用于相互感應的原理。磁通量是由發射器線圈產生，連結到次級線圈(線圈與LED)，因此，線圈中產生電磁場。
最后我們需要進行整個電路的測試并排除故障。先把振蕩器連到直流電源上(6-12V根據您的晶體管決定)。然后將驅動線圈放在穩定的平面上，按住LED線圈使得兩個線圈在平行平面，把LED線圈靠近振蕩線圈(不要接觸)，該晶體管的溫度可能會上升一點，但沒關系！
