【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。這次要為大家介紹的是具有代表性的噪聲對策元件。首先是片狀鐵氧體磁珠，這是一種將鐵氧體磁珠電感器加工成SMD（表面貼片式）形狀的產品。
鐵氧體磁珠是一種將導線穿過鐵氧體的元器件

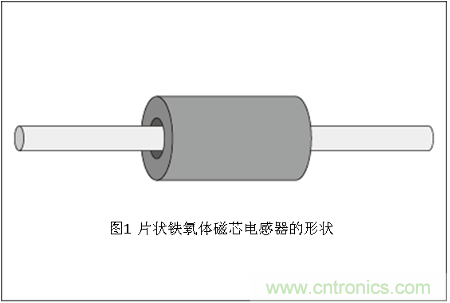

圖 1是引線型鐵氧體磁珠電感器的外觀示例。它的結構很簡單，導線從鐵氧體中貫穿而過。雖然不像一般的線圈那樣纏繞而成，但當電流穿過導線時會在磁芯中產生磁 感應，因此鐵氧體磁珠就起到了電感器的作用。此外，由于鐵氧體材料在高頻下?lián)p耗較大，因此高頻中的電流能在鐵氧體中得到過濾，從而能夠有效吸收噪聲。
片狀鐵氧體磁珠通過疊層而形成了電感器的構造

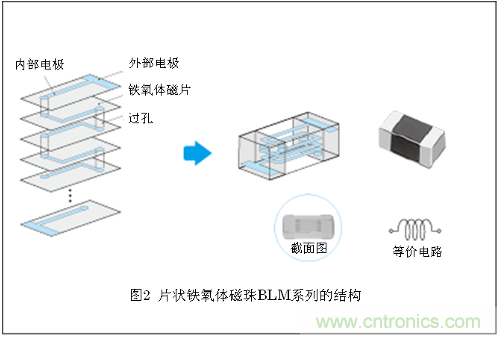

片狀鐵氧體磁珠就是將鐵氧體磁芯電感器做成貼片式的產品，圖2是其最具代表性的結構。通過在鐵氧體層之間組成導體線圈，并經過一體化加工煅燒后實現了立體的線圈結構。
根據用途可選擇不同的阻抗曲線

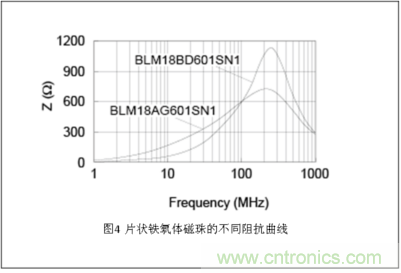

一般來說，片狀鐵氧體磁珠是以100MHz的阻抗值來決定其規格的。但與此同時， 也存在著諸多擁有相同阻抗值的不同產品，這是因?yàn)樗鼈兊那€形狀各不相同。圖4所示的就是其中一例。BLM18AG601SN1與 BLM18BD601SN1都是100MHz阻抗值為600Ω的片狀鐵氧體磁珠，但從它們的阻抗波形可以看出，與BLM18AG601SN1較為平穩上升 的曲線相比，BLM18BD601SN1的曲線則呈急速上升的趨勢。
[page]通過對內部結構的改進來改善高頻段的阻抗

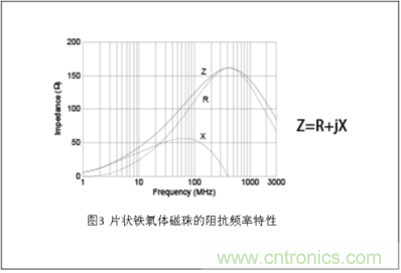

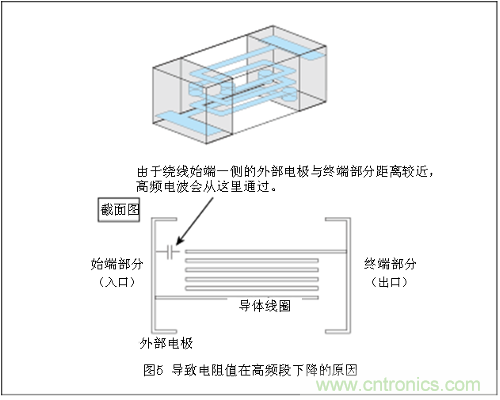

通過前記圖3中介紹的片狀鐵氧體磁珠阻抗頻率特性可以看出，阻抗值以 400-500MHz范圍為界開始減少。這是由于片狀磁珠的結構所帶來的影響。一般來說，電感器的阻抗會隨著頻率的上升而逐步增大。然而，如圖5所示，普 通的片狀鐵氧體磁珠內部在繞線始端（入口）和終端（出口）附近會存在相互較為接近的部位。由于這個部分會發生靜電耦合（存在一個微型電容的狀態），高頻電 流通過這里時會出現不容易受電感器阻抗影響的情況。由于頻率越高，靜電耦合部分越容易通過，因此頻率越高所顯示的阻抗也就越低。
除上述以外，片狀鐵氧體磁珠還有大電流型、小型化等各種不同的規格，用戶可以從中選擇最適合自己用途的產品。
