【導讀】在這形形色色的產品背后，一塊常常被人忽略的PCB板發揮著奇妙的作用——各色元器件在板上互聯互通，搭建出作用各異的模塊、產品，讓電子的世界充滿無限可能，身為工程師的你，對PCB板了解多少呢？
移動互聯時代下的今天，手機、平板等電子產品已成為人們日常生活中的“標配”。在這形形色色的產品背后，一塊常常被人忽略的PCB板發揮著奇妙的作用——各色元器件在板上互聯互通，搭建出作用各異的模塊、產品，讓電子的世界充滿無限可能...那么，身為工程師的你，對PCB板了解多少呢？PCB板是如何制成的？先進制程工藝的秘密又在哪里？下文將帶你來了解PCB板背后的故事。
開料是制作PCB板的第一步，依據制前設計規劃要求，將基板裁剪成所需要的尺寸，避免板邊毛刺影響品質，裁切后要進行磨邊，圓角處理。開料之后，用鉆孔機鉆出層與層之間線路連接的導通孔。鉆孔完畢，PCB通過化學沉積的方式，表面沉積上厚度為20-40微英寸的化學銅。沉銅之后，PCB板需鍍上200-500微英寸厚的銅以保護20-40微英寸厚的化學銅不被后制程破壞造成孔破。

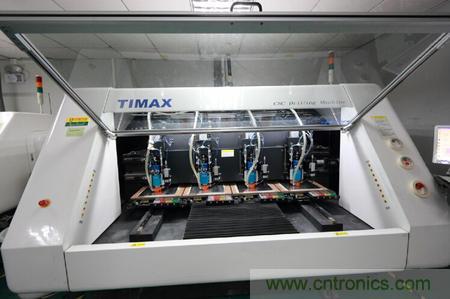

圖 精密鉆孔機

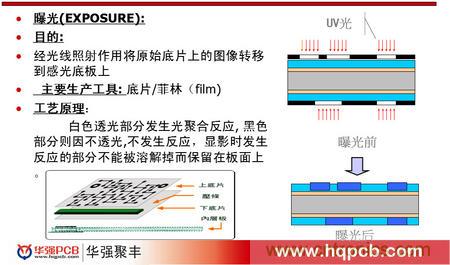

線路是如何覆蓋在銅板上的呢？在暗房中，工作人員將PCB電路圖打印在膠片上，經光線照射作用將圖像轉移到感光底板上，透光部分發生光聚合反應，不透光部分不發生反應，顯影時發生反應的部分不能溶解而保留在板面上。顯影時，用堿性溶液將未發生聚合反應的干膜沖洗掉，發生聚合反應額干膜則保留在板面上作為蝕刻時的保護層。

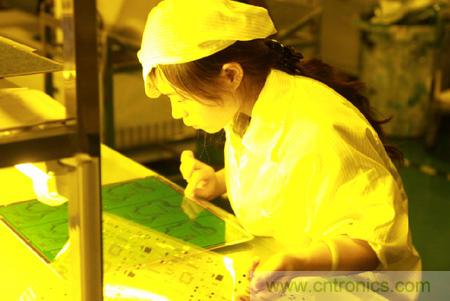

圖 工廠工人心無旁騖地工作

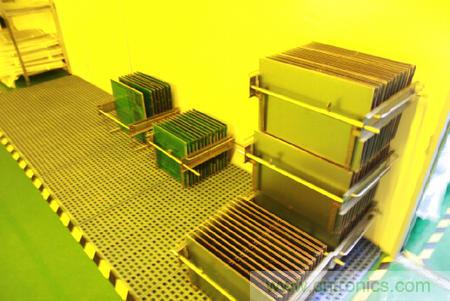

圖 PCB板整齊地碼放在一起
顯影后的裸露銅面需進行二次鍍銅，以達到客戶所要求的銅厚。在鍍完二次銅的表面鍍上一層錫保護，作為蝕刻時的保護劑。
圖 電錫后待蝕刻的板子
[page]
蝕刻時，PCB板通過蝕刻機噴入一定壓力的蝕刻藥水，裸露的銅被藥液侵蝕，形成線路圖形，再通過退錫機將保護錫層退選掉，露出線路圖形。
蝕刻完畢的PCB板需要進行AOI（自動光學檢測），通過光學反射原理將圖像回饋至設備處理，與資料圖形相比較，找出缺陷點并加于修理，經過AOI掃描并修理后，PCB直通率將達到99.9%以上。

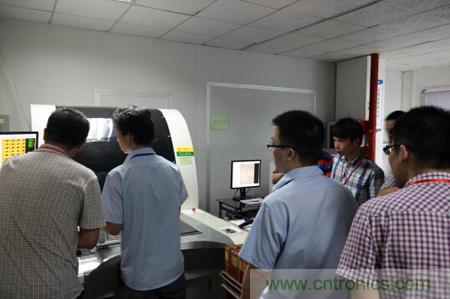

圖眾人觀看AOI設備作業
AOI工序后PCB板將回到無塵室做阻焊層，俗稱“綠油”，這層油墨覆蓋了除焊盤意外的線路，可以在PCB板的使用過程中避免焊接斷路、延長PCB使用壽命。為了便于肉眼檢查，故于主漆中多加入對眼睛有幫助的綠色顏料，除綠色外，還有黃色、藍色、紅色、白色、黑色等顏色。

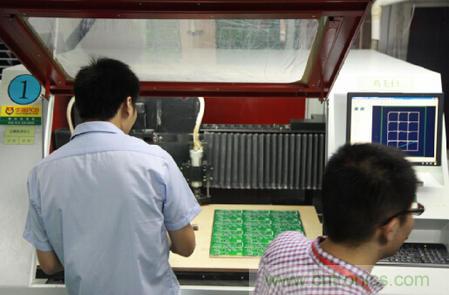

圖 PCB做完表面處理后將合拼大板利用高速鑼機分割小板
[page]

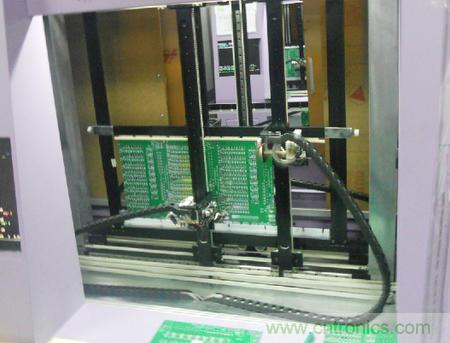

圖 PCB板飛針測試，檢查板子是否有短路或者短路
飛針測試，不需要制作昂貴的治具，用兩根探針做x、y、z軸的移動來逐一測試各線路的兩端。其優點包括：快速測試開發，成本較低，轉換靈活，以及在原型階段為設計人員提供快速的反饋。通過之前AOI和飛針測試的雙重把關，能保證PCB板100%的合格率。
圖 高速飛針機整齊排列作業
看完是不是對高品質PCB板是怎么煉成的有了深入了解？
