【導讀】EMI靜噪濾波器 (EMIFIL) 是為電子設備提供電磁噪聲抑制的電子元件，配合屏蔽罩和其他保護裝置一起使用。這種濾波器僅從通過連線傳導的電流中提取并移除引起電磁噪聲的元件。
圖1 EMI靜噪濾波器 (EMIFIL)
什么是電磁噪聲干擾？
電子設備收到強電磁波時，電路中會感應到不想要的電流，這會產生非預想的操作或對預想的操作形成干擾。如果外部施加的能量過于強大，電子設備可能會 損壞。即使外部施加的能量較小，如果混入廣播和通信所使用的電波中，在廣播和通信的無線電波信號較弱的區域內，也可能會造成無法接收、聲音中出現異常噪聲 或視頻被破壞。外部電磁波造成的這些干擾稱為電磁噪聲干擾，而造成干擾的電磁波稱為電磁噪聲（下文稱為噪聲）。

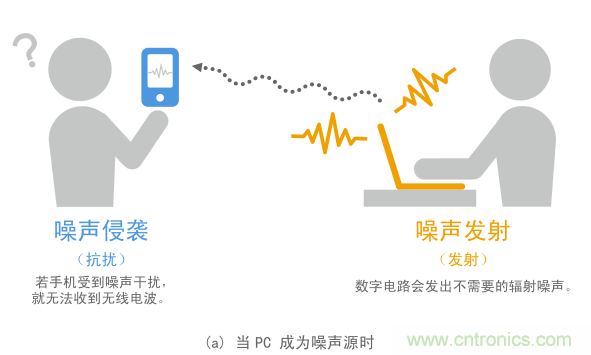

圖2 發射和抗擾
噪聲會干擾到各種電子設備。噪聲源也各有不同。對有些設備（例如洗衣機和冰箱）完全不起作用的噪聲，卻可能會嚴重干擾其他設備（例如AM收音機）。 因此，需要一定的規則把電子設備產生的噪聲抑制到某個水平，并確保這些電子設備在某個噪聲水平下正確運行，這樣我們才能安全地使用這些電子設備。這些規則 稱為噪聲規定。
如果一臺電子設備視為噪聲源，則噪聲的產生稱為發射（噪聲發射）。相應地，如果一臺電子設備視為噪聲受體，則噪聲容忍度稱為抗擾度（噪聲容忍度）。噪聲規定指定了電子設備的發射和抗擾度。（抗擾度也稱為EMS: 電磁敏感度）
圖3 歐洲噪聲規定示例
[page]電磁噪聲分類
如圖所示，根據電磁噪聲的來源，可分為自然噪聲和人為噪聲。 自然噪聲是電子設備出現之前就存在的噪聲，例如閃電和靜電。電子設備要求對自然噪聲有抗擾性。
人為噪聲是電子設備開始使用后出現的噪聲，要用發射和抗擾度進行處理。隨著電子設備越來越廣泛的使用，人為噪聲引起的干擾逐漸增加。這一點將在后續章節中詳細講述。
圖4 噪聲的分類
噪聲問題因電子設備密集而出現變化
我們周圍使用的電子設備過于密集，噪聲干擾的內容和程度在隨著每個電子設備的性能增加而變化。例如，1970年之前（數字電路還未流行之前），我們 考慮的是無線電波之間的干擾問題（無線電干擾）。但隨著個人計算機等家用數字電子設備的流行，我們開始關注這些電子設備產生的無線電波對收音機和電視接收 無線電波的干擾。
通常，隨著電子設備的密集度增加，噪聲源和噪聲受體之間的距離在縮短，而噪聲干擾的程度在上升。此外，隨著電子設備的性能提升，工作電路頻率增加，會產生 更高頻率的噪聲，擴大了受影響的頻率范圍。而且，由于電子設備的省電功能，更多的電路可以按更低的電壓運行，這樣低能量噪聲影響的情形在增多。
今后隨著電子設備進一步的高密集化、高性能化及小型化，預期噪聲干擾問題會更加嚴重。
圖5 擴大使用電子設備和對噪聲問題的影響
“系統內EMC”, 電子設備自體中毒
沒有任何外部噪聲，電子設備本身就可能出現噪聲干擾。電子設備內部電路中產生的噪聲可能會干擾電子設備本身內部的其他電路。這稱為系統內EMC。例 如，如果手機設有內置數字電路，數字電路的噪聲會令手機的接收器性能下降（降低接收器靈敏度），如下圖所示。這種情況下，噪聲源和噪聲受體之間的距離明顯 小于常規噪聲源之間的距離，會產生更嚴重的干擾。視具體情形而定，提供的噪聲抑制水平要遠比噪聲規定的限制更加嚴格。
圖6 系統內EMC示例
