中心議題：
- 基于混沌現象的寬頻譜特性提出一種新的DC/DC轉換器控制策略
- 推導能夠產生可控幅度混沌序列的Logistic映射形式
- 利用混沌序列對電流滯環控制策略的電流參考值進行擾動
- 仿真研究證明該控制策略可以改善的DC/DC轉換器電磁兼容性能
解決方案：
- 通過擴展頻譜的方法，降低DC/DC在開關頻率及其諧波頻率上的EMI
- 電流設定值在原有值基礎疊加一個在ΔImax內波動的混沌序列，擴展電流波形頻譜
- 利用計算機仿真技術觀察在兩種控制策略下，Boost變換器電感電流功率譜的變化
近年來由于各種電氣、電子設備數量的急劇增加，使設備間的電磁兼容性(EMC)日益受到了人們的重視。歐共體已經規定，從1996年1月1日起進入歐共體市場的電子、電氣產品必須符合相關的EMC標準，否則不允許在歐洲市場流通。因此，為了提高電子、電氣產品在國際市場上的競爭力，EMC性能是一個不容忽視的問題。
采用脈寬調制(PWM)模式控制的DC/DC電源模塊在正常工作時，所有的電壓電流波形都是周期的。因此，在開關頻率及其諧波頻率上會產生較強的電磁干擾(EMI)，從而使整個設備不能滿足相關EMC標準的要求。
[page]
混沌現象是近年來非線性理論研究的一個熱點。混沌序列具有類似隨機序列的寬頻譜特性，且易于產生。本文利用混沌序列的特點，提出了一種新的DC/DC轉換器控制策略，該控制策略降低了變換器在開關頻率及其高次諧波頻率上的EMI。
Logistic映射有多種表達式，如式1所示是常見的一種。
把u做為分叉參數，由分叉理論可知，當u=3和
時系統分別產生周期2和周期4不動點。系統發生混沌的臨界值
式中δ≈4.6692為Feigenbaum常數。代入數值計算，uc≈3.5714，如圖1a所示。由圖可知，當分叉參數u=4時，x系統處于混沌狀態，變量x在區間(0，1)內取值。
為了得到可在任意范圍內取值，且其均值為0的混沌序列，做如下變換：
代入式(1)，令u=4并且在滿足迭代序列平均值為0條件下，整理得到
為了便于表述，稱式(4)為變形Losgistic映射。利用變形Losgistic映射得到的混沌序列，其取值圍由參數a控制，且均值為零。當a=0.4時得到的在(-0.2，0.2)內取值的混沌序列如圖1c所示。
(a)Logistic映射分叉圖
(b)Logistic映射產生的混沌序列(u=4)
(c)變形Logistic映射產生的混沌序列(a=0.4)
圖1Logistic映射
新控制策略的原理

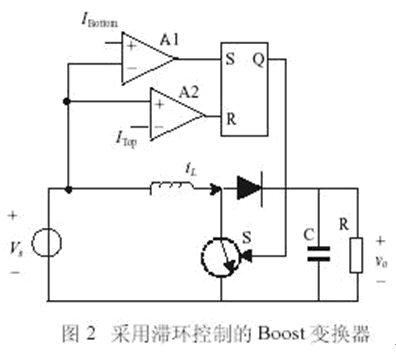

[page] 如圖2所示為一種常見的DC/DC控制策略——滯環控制策略。該控制策略限定了電感電流波動的最大值ITop和最小值Ibotton，電感電流波形如圖3a所示。此時，電感電流為周期的，變換器有固定的開關周期T。設電感電流為ILp(t)，則
式中T為開關周期。對式(5)做傅里葉變化，應用移位定理并整理得
式中ILp(w)是ILp(t)的傅里葉變換。因為
可以看到，由于在該工作模式下電流波形是一個周期波形，從頻域的角度，電流的頻譜是離散的，所以電流的能量集中在開關頻率及其高次諧波上，使這些頻率上的電流分量較大，頻率的EMI也較大。
通過分析相應的EMC標準發現，該標準往往是對在一定范圍內的EMI的最大值進行了規定，而工作在周期狀態下的DC/DC模塊在開關頻率或其諧波頻率上的EMI可能會超過規定值，從而使該DC/DC模塊不能遵守該EMC標準。此時，可以通過擴展頻譜的方法來提高降低DC/DC在開關頻率及其諧波頻率上的EMI來滿足相應的EMC標準?；诖吮疚奶岢龅男碌目刂撇呗裕?/p>

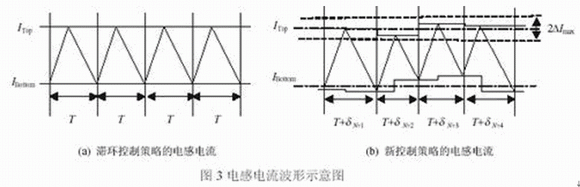

為了擴展電流波形的頻譜，讓電流設定值(IBottom與ITop)在原有值的基礎上疊加一個在ΔImax內波動的混沌序列，如圖3b所示。此時電感電流的波形不再是周期波形，式(5)、(6)也不成立，電感電流的頻譜由離散狀態變為連續狀態。這樣，集中在開關頻率及其諧波上的能量得到擴散，大大減低了在這些頻率上的電流分量，使DC/DC模塊更容易滿足EMC標準的要求。
仿真研究

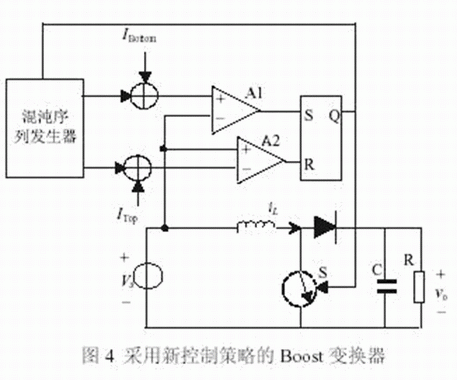

采用新控制策略的Boost變換器其結構示意圖如圖4所示。
為了驗證新方法的有效性，利用計算機仿真技術觀察在兩種控制策略下，Boost變換器電感電流功率譜的變化。令兩種控制策略下的Boost變換器，其各元件值相同：R=10Ω，L=1mH，C=47μF，us=10V。又令ITop=0.4A，IBottom=0.38A，ΔImax＝0.005A。

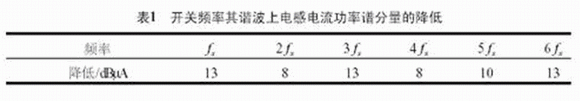

仿真結果如圖5所示，為了便于同EMC標準對照，電流功率譜采用對數表示。在開關頻率fs及各次諧波上電流的減小如表1所示。
[page]

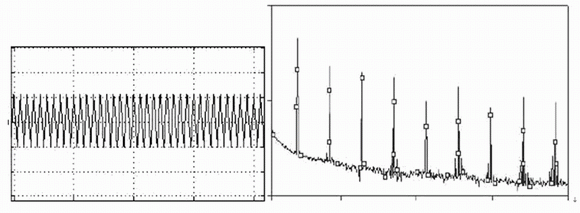

(a)滯環控制策略的電感電流及其功率譜

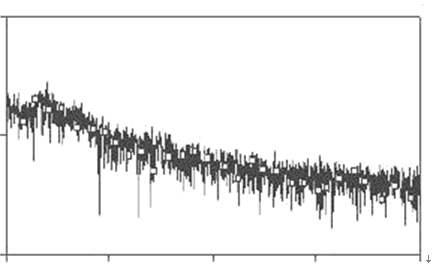

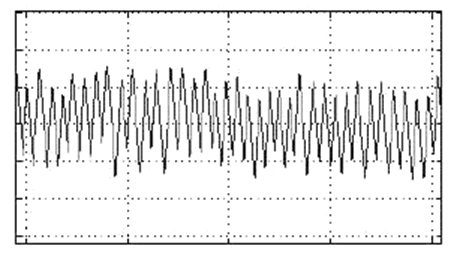

(b)新控制策略的電感電流及其功率譜
圖5仿真結果
結論
本文指出DC/DC變換器在開關頻率及其高次諧波上有著較強的電磁干擾發射，其主要原因是電路中的電流波形是周期的。為了擴展電路中電流的頻譜，利用混沌序列對滯環控制策略的電流參考值進行擾動，破壞了電路中電流的周期性。計算機仿真結果表明，這種控制策略擴展了電感電流的頻譜，降低了在開關頻率及其各次諧波頻率上的電磁干擾發射，因此新控制策略可以提高DC/DC變換電源的電磁兼容性。
