【導讀】濾波電感（Filtering Inductor）是利用電感元件對交流信號的阻礙特性（感抗XL=2πfL），專門設計用于抑制電路中高頻噪聲、消除電磁干擾(EMI)的無源元件。
在日益復雜的電磁環境中，濾波電感作為電路中的“噪聲警察”，默默守護著電子設備的穩定運行。本文將深入剖析其技術本質與選型策略。
技術解析：定義、原理與核心價值
定義：濾波電感（Filtering Inductor）是利用電感元件對交流信號的阻礙特性（感抗XL=2πfL），專門設計用于抑制電路中高頻噪聲、消除電磁干擾(EMI)的無源元件。根據噪聲路徑可分為：
●共模電感：抑制兩線對地共模噪聲
●差模電感：抑制線間差模噪聲
工作原理：當高頻噪聲電流通過電感時，電感產生反向電動勢阻礙電流變化，將噪聲能量轉化為磁能存儲并耗散；而對低頻或直流信號阻抗極小，實現無損通過。
核心優勢：
1. 高效噪聲濾除：針對特定頻段（尤其是中低頻）噪聲抑制效果遠超電容或磁珠。
2. 結構簡單可靠：無極性、無復雜半導體結構，理論壽命長。
3. 大電流承載：尤其適合電源輸入/輸出級的大電流濾波場景。
4. 提升系統EMC：是滿足電磁兼容(EMC)標準的關鍵元件。
關鍵應用場景與選型痛點
●開關電源(SMPS)：輸入EMI濾波、PFC電路、輸出LC濾波（如服務器電源、適配器）。
●汽車電子：新能源汽車OBC(車載充電機)、DC-DC轉換器、電機驅動、BMS（耐高溫、高可靠性要求）。
●工業設備：變頻器、伺服驅動器、PLC（抗震動、寬溫要求）。
●通信設備：基站電源、光模塊供電電路（高頻、低損耗要求）。
●消費電子：高端電視主板、路由器、快充充電器（小型化、低成本）。
選型核心痛點：在滿足電氣性能（電流、感量、頻率特性）和物理尺寸限制下，如何平衡成本、可靠性與供應鏈穩定性成為工程師最大挑戰，其中原廠品牌的選擇至關重要。
成本拆解與選型黃金法則
濾波電感成本構成 (典型百分比)：
●原材料 (60%-75%)：銅線（受國際銅價波動影響大）、磁芯材料（鐵氧體、鐵硅鋁、鐵鎳鉬等，性能/成本差異顯著）。
●制造加工 (20%-30%)：繞線、組裝、焊接、測試。
●管理/利潤 (5%-15%)：品牌溢價、研發分攤、運營成本。
●定制化成本：特殊尺寸、超高要求（如汽車級）可能大幅增加成本。
●選型核心要則 (Cost-Performance-Reliability Trade-off)：
1.電流值 (Irms, Isat)：
●額定電流(Irms)：確保溫升達標（ΔT<40℃常見）。
●飽和電流(Isat)：電感量下降10%-30%時的電流，必須高于電路峰值電流！是選型首要考量。測試方法：直流疊加法。
2. 電感值(L)與頻率特性：
● 滿足目標頻段噪聲抑制要求（感抗XL=2πfL）。
●關注電感值隨頻率/直流偏置的變化曲線(DC Bias, Frequency Characteristic)。
3. 直流電阻(DCR)：直接影響效率（損耗P=I2*DCR）和溫升，越低越好（但成本↑）。
4. 工作溫度范圍與溫升：工業(-40℃~+125℃)、汽車(-40℃~+150℃)要求嚴苛，影響磁芯和封裝材料選擇。
5. 尺寸與安裝方式：貼片(SMD)是主流，功率越大尺寸越大。需匹配PCB空間。
6. 認證與可靠性：汽車電子(AEC-Q200)、工業級長壽命要求。
7. 成本敏感度：消費類極致追求Cost Down，工業/汽車可接受更高成本換取可靠性。
全球頭部原廠品牌深度對比與供應鏈策略
下表綜合技術實力、成本定位、市場覆蓋、服務支持等維度分析：

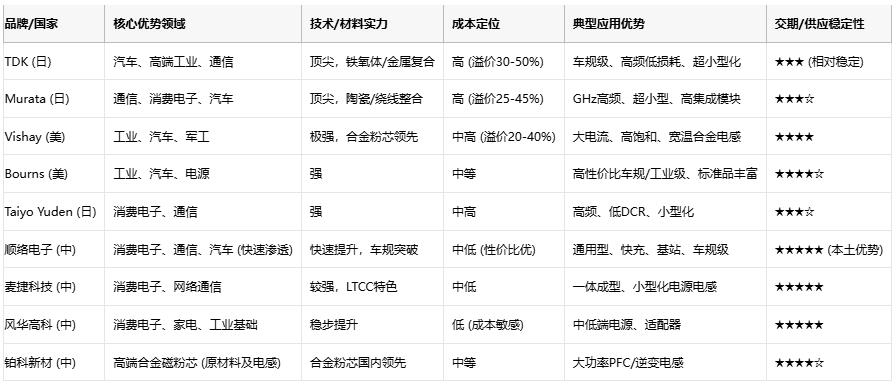

表：濾波電感全球頭部原廠綜合競爭力對比 (數據來源：Paumanok市場報告、ECIA、廠商公開資料、分銷商調研)
成本與選型策略解讀：
●國際大廠 (TDK, Murata, Vishay)：技術標桿，品質頂尖，尤其滿足汽車、高端工業嚴苛要求。但成本顯著高于國產（通常溢價30%-50%甚至更高），交期易受國際供應鏈波動影響。選型場景：高可靠性要求（車規AEC-Q200）、極端環境（高溫/高濕/震動）、高頻/超低損耗需求、品牌指定項目。
●國產頭部 (順絡, 麥捷, 鉑科)：成本優勢是核心競爭力，性價比突出（同樣規格價格低20%-40%）。技術追趕迅速，順絡、麥捷等已通過車規認證，在消費、通信、中端工業、新能源領域市占率快速提升。供應鏈響應快，交期穩定。選型場景：成本敏感型消費電子、量大標準品、本土化供應鏈需求、中端工業/汽車應用（非核心安全件）、國產替代項目。
●國產中堅 (風華等)：主打極致成本，滿足基礎性能要求，在低端消費電子、家電市場有優勢。選型場景：對性能、溫升、壽命要求不苛刻的極低成本應用。
選型決策樹：
●是否車規/超高可靠要求？ 是 → 優選國際大廠(TDK, Vishay)或國產龍頭車規品(順絡)。
●是否高頻/超低損耗/極小尺寸？ 是 → 優選Murata、TDK。
●是否大電流/高飽和？ 是 → 優選Vishay、鉑科(合金粉芯)、Bourns。
●是否成本極度敏感？ 是 → 優選國產中堅(風華等)，確?；A參數滿足。
●是否追求綜合性價比與穩定供應？ 是 → 國產龍頭(順絡、麥捷)是首選。
結論
濾波電感選型是技術參數與商業智慧的交匯點。國際品牌憑借性能標桿占據高端市場，但高昂成本與供應鏈風險日益凸顯；國產頭部廠商以快速迭代的技術實力和顯著成本優勢，正從中低端消費電子向工業、汽車領域突破。工程師的終極任務，是在飽和電流、溫升等核心參數的安全紅線內，將可靠性、成本與供應穩定性動態平衡——當國產電感的技術鴻溝逐漸縮小，這場靜默的替代浪潮已讓性價比成為改寫市場格局的關鍵變量，使每一顆電感都成為系統穩定運行的無聲基石。
