適用于攝像頭場景的超低噪聲、高紋波抑制比的LDO穩壓器推出！

發布時間：2025-03-17 責任編輯：lina

【導讀】在無人機和醫療設備上都裝有攝像頭，在安保防盜上也都用到監控?cái)z像頭，現在對攝像頭的需求在持續增長。隨之，相機模塊中搭載的CIS （CMOS圖像傳感器）的需求也在日益增加。

CIS為了實現低功耗、高畫質，工作電壓的低壓化趨勢越來越明顯，因此對于驅動CIS的穩壓器，低電壓輸出的要求就越來越高。此外，由于CIS器件對噪聲極為敏感，因此除了低電壓輸出外，還要求低噪聲。

日清紡微電子將推出一款用于消費類電子產品的LDO穩壓器“NR1644系列”。

～以業界領先水平的超低噪聲、高紋波抑制比實現低電壓輸出～

在無人機和醫療設備上都裝有攝像頭，在安保防盜上也都用到監控?cái)z像頭，現在對攝像頭的需求在持續增長。隨之，相機模塊中搭載的CIS （CMOS圖像傳感器）的需求也在日益增加。

本產品是具有最大2A輸出的LDO穩壓器，可實現0.4V低電壓輸出。因此對于提高畫質而需要大電流的CIS而言，本產品完全能夠應對。輸出噪聲電壓為5μVrms（10Hz to 100kHz），即使在1A的重負荷下，紋波抑制比也只有50dB（1MHz），具有超低噪聲和高紋波抑制比的特點。此外，本產品還內置了限制啟動電流的功能，從而可以抑制浪涌電流，并且即使對后級器件電源的輸入電壓上升轉換速率和斜率等有限制，也能輕松控制。

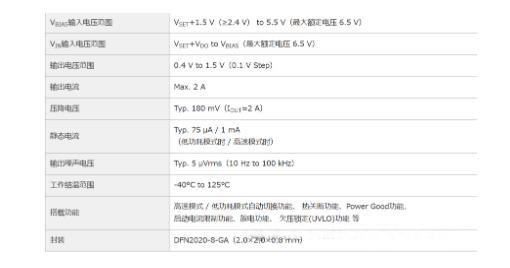

掃碼可申請免費樣片及方案技術規格書

適用于攝像頭場景的超低噪聲、高紋波抑制比的LDO穩壓器推出！

此外，一般來說，實現低輸出電壓的課題是，通過增加功率晶體管（PMOS輸出型）的導通電阻來降低輸入電壓，從而導致增加功率損耗。本產品為了實現高效穩壓，將內部電路電源輸入引腳（VBIAS）和NMOS功率晶體管輸入引腳（VIN）分離。并且，搭載了低導通電阻（90mΩ）的NMOS功率晶體管，可以將輸入輸出電壓差抑制到非常小。（180mV（Iout=2A））

為了降低輕負載時的消耗電流，準備了兩個版本，一種是可根據負載電流自動切換高速模式和低功耗模式的版本，另一種是重視響應性的高速模式固定版本。此外，使用Enable引腳關斷本產品時，還可以對后級電容進行放電。

產品特點

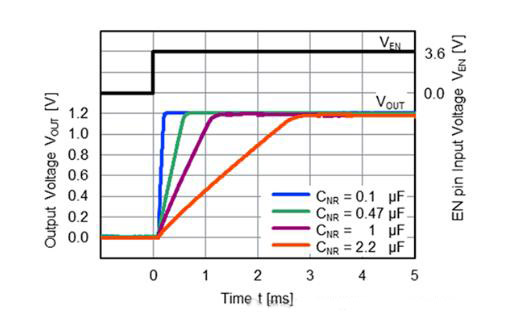

1. 降噪電容（CNR）可實現高紋波抑制比和低輸出噪聲電壓

本產品備有降噪引腳（NR引腳），在NR引腳和GND引腳之間連接0.1μF～2.2μF的降噪電容，可以實現高紋波抑制比和低輸出噪聲電壓。

VIN引腳紋波抑制比
