【導讀】在樓氏電容事業部，我們深知 ESR 對這些高功率或高頻率電路的影響，因?yàn)?Q 值在這些電路中至關重要。同時，我們也意識到，由于ESR會隨著設備工作頻率的改變而變化，因此并不存在一種適用于所有情況的超低ESR電容器。為此，我們精心打造了一系列II類陶瓷電介質電容器（根據芯片尺寸選用BX或X7R材料），這些電容器不僅具備卓越的容積效率，而且壓電效應微乎其微。我們專門針對惡劣環境設計了一系列產品，例如在大功率寬帶耦合和開關電源中，以確保產品的可靠運行。
在上一期的內容中，我們?yōu)榇蠹規砹薊SR 對陶瓷電容器選擇的影響的上半部分內容，今天我們將繼續為大家介紹下半部分的內容。
使用低損耗、高 Q 值 MLCCs以最大限度降低高頻電路的 ESR

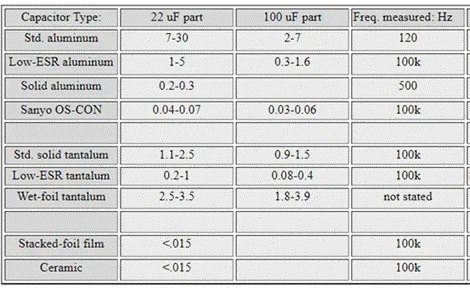

一般來說，鋁和鉭電容器的ESR高于相同電容和額定電壓的陶瓷電容器（表1）。
表1. 本表顯示了使用不同電介質的電容器的 “典型” ESR 值。來源1
1:[http://my.execpc.com/~endlr/esr.html]
因此，多層陶瓷電容器（MLCCs）往往成為高頻或高功率應用場景下的首選解決方案。通過采用低ESR的MLCCs于此類應用中，能夠大幅度削減電容器的能量損耗，進而提升電源的工作效率與穩定性，并有效減小輸出紋波電壓。

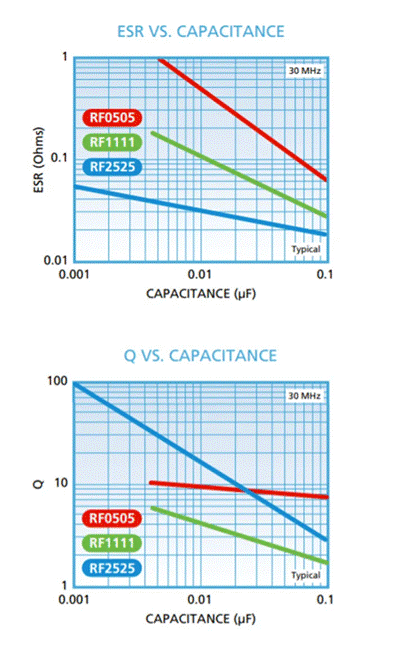

在樓氏電容事業部，我們深知 ESR 對這些高功率或高頻率電路的影響，因?yàn)?Q 值在這些電路中至關重要。同時，我們也意識到，由于ESR會隨著設備工作頻率的改變而變化，因此并不存在一種適用于所有情況的超低ESR電容器。為此，我們精心打造了一系列II類陶瓷電介質電容器（根據芯片尺寸選用BX或X7R材料），這些電容器不僅具備卓越的容積效率，而且壓電效應微乎其微。我們專門針對惡劣環境設計了一系列產品，例如在大功率寬帶耦合和開關電源中，以確保產品的可靠運行。下面的兩張圖表顯示了其中三種電容器的 ESR 與電容的關系以及 Q 與電容的關系（圖 3）。
圖3.樓氏電容事業部生產的一系列電容器能夠在確保穩定工作的基礎上最大限度降低 ESR。
總體而言，具有低ESR的電容器能夠有效減少散熱，從而避免多層陶瓷電容器（MLCCs）因過熱而可能引發的故障。因此，在構建需要高功率輸出或需在高頻環境下運行的電路時，任何額外的電阻都可能對電路性能造成不利影響。你必須認識到，ESR是確保你的應用程序穩定運行所必須慎重考慮的一個重要因素。
