三態邏輯電路揭秘：工作原理與其四種緩沖器

發布時間：2024-08-05 來源：DigiKey得捷責任編輯：lina

【導讀】三態邏輯作為一種數字電子技術中的邏輯類型，允許信號線在三種狀態之間切換。本文介紹了三態邏輯電路原理并介紹了四種基本類型的三態緩沖器。如果你對三態邏輯感興趣，相信這篇內容會讓你對其有基礎的認識。

三態邏輯作為一種數字電子技術中的邏輯類型，允許信號線在三種狀態之間切換。本文介紹了三態邏輯電路原理并介紹了四種基本類型的三態緩沖器。如果你對三態邏輯感興趣，相信這篇內容會讓你對其有基礎的認識。

三態邏輯輸入/輸出

在數字電子技術中，三態邏輯（TRIS）允許輸入或輸出假設為1、0或高阻抗狀態 （開路）。

三態邏輯電路揭秘：工作原理與其四種緩沖器

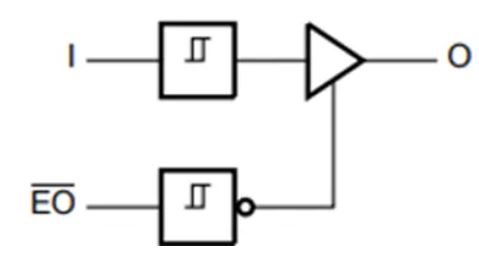

一個緩沖器三態圖

三態輸入可以檢測引腳是否為邏輯1、0或未連接（開路）。

三態輸出允許多個電路共享相同的輸出線。如果有多個設備與另一個設備電連接，則通常會將輸出置于Hi-Z態以防止短路，例如當一個設備輸出高電平（邏輯1）而另一個設備輸出低電平（邏輯0）時。

當輸出為三態（處于Hi-Z狀態）時，它們對電路其余部分的影響將被消除，如果沒有其他電路元件能夠決定其狀態，則電路節點將為“浮動”狀態。電路設計人員通常會使用上拉或下拉電阻（通常在1-100kΩ范圍內）來影響當輸出為三態時的電路。

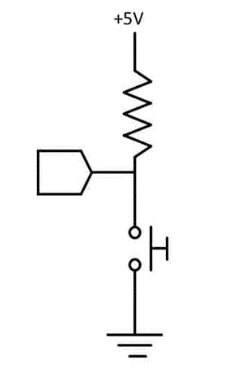

上拉電阻

三態邏輯電路揭秘：工作原理與其四種緩沖器

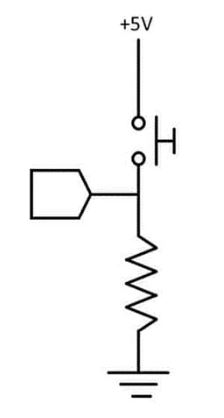

下拉電阻

*三態邏輯還可以減少驅動一組LED所需的電線數量（三態多路復用或查理復用）。

四種三態緩沖器

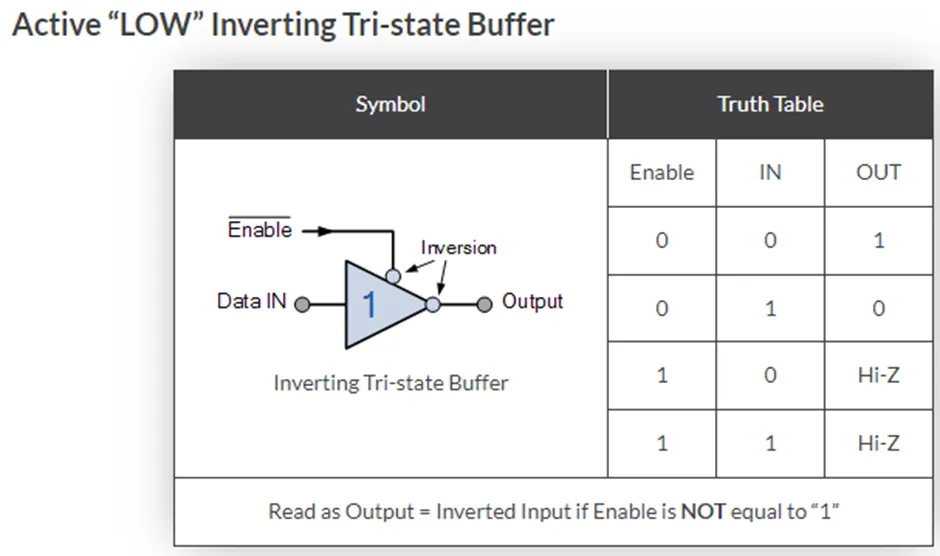

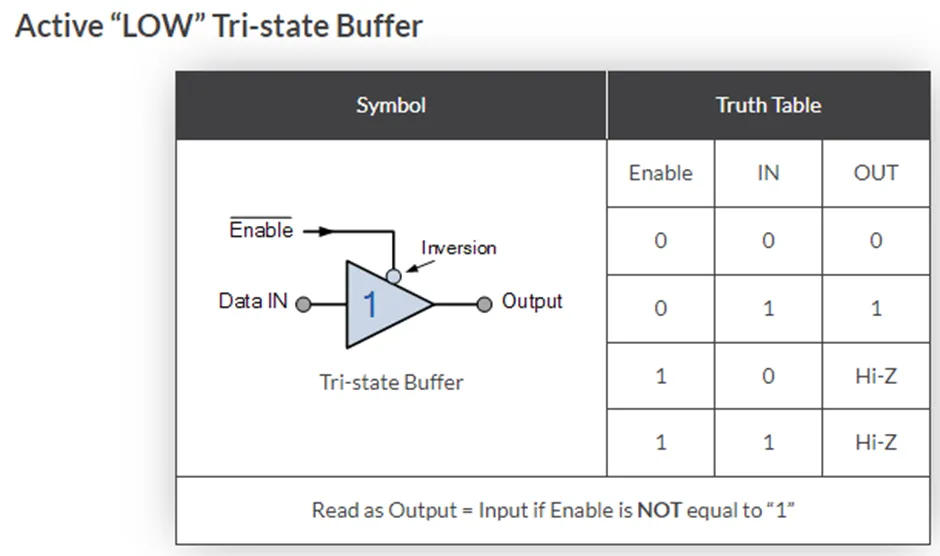

共四種不同類型的三態緩沖器，一組是通過“高電平有效”控制信號啟用或禁用輸出，從而產生逆向或非逆向輸出，另一組是通過“低電平有效”控制信號來控制緩沖器輸出，從而產生逆向或非逆向輸出，如下所示。

文章來源：DigiKey得捷
