【導讀】直流式固態繼電器是一種集成了無觸點的半導體開關和驅動電路的電子開關裝置。它通過低能耗信號來控制直流電路，實現電路中電流的開關控制。
基本定義
直流式固態繼電器是一種集成了無觸點的半導體開關和驅動電路的電子開關裝置。它通過低能耗信號來控制直流電路，實現電路中電流的開關控制。
工作原理
控制電路：直流固態繼電器的控制電路通常由一個輸入端口和一個控制電路組成。通過輸入端口施加適當?shù)目刂齐妷海刂齐娐穼?duì)半導體開關器件施加適當?shù)碾妷海瑥亩蛊涮幱趯?dǎo)通或截止?fàn)顟B(tài)。
半導體開關器件：這是直流固態繼電器的關鍵部件，通常采用功率MOSFET或功率IGBT等半導體器件。當控制電路施加了適當?shù)碾妷簳r(shí)，半導體開關器件的柵極或基極將被激勵，從而形成導通通路，使電流可以流過固態繼電器。
輸入電路：直流固態繼電器通常具有低功耗的輸入電路，能夠以微安級別的電流來激勵控制電路。輸入電路可以是光電隔離器件，如光耦合器，它可以將輸入電壓信號轉化為光信號，并通過光隔離的方式傳遞給控制電路。
輸出電路：直流固態繼電器的輸出電路通常由一個負載端口和一個半導體開關器件組成。當半導體開關器件處于導通狀態時，輸出電路與負載之間形成連通通路，電流可以流過負載。反之，當半導體開關器件處于截止?fàn)顟B(tài)時，輸出電路與負載之間斷開，電流無法流過負載。
優點
反應速度快：可達到微秒級別。
抗干擾性強：能夠抵抗一定程度的電磁干擾。
直接兼容數字控制系統：方便與數字系統集成。
使用壽命長：相比傳統機械繼電器，具有更長的使用壽命。
直流式固態繼電器電路圖

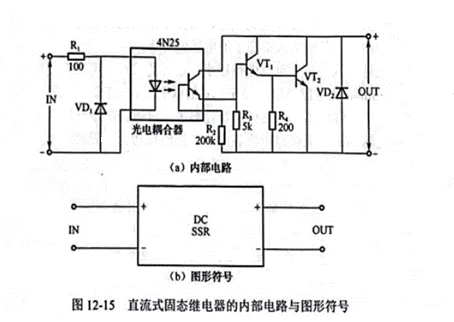

直流式固態繼電器的內部電路與圖形符號如圖12—15所示，控制電壓由IN端輸入，通過光電耦合器將控制信號耦合至被控端，經放大后驅動開關管 VT導通。固態繼電器輸出端OUT接入被控電路中，輸出端OUT有正、負極之分。
電路，而輸出部分采用單向晶閘管或雙向晶閘管，利用輸入的控制電壓令光電耦合器內部的發光二極管發光，經過內部的控制電路后觸發輸出端的單向晶閘管或雙向晶閘管導通，進而驅動負載，部分固態維電器的外形如圖12—14所示。
直流式固態繼電器的內部電路與圖形符號如圖12—15所示，控制電壓由IN端輸入，通過光電耦合器將控制信號耦合至被控端，經放大后驅動開關管 VT導通。固態繼電器輸出端OUT接入被控電路中，輸出端OUT有正、負極之分。
交流式固態繼電器的內部電路與圖形符號如圖12—16所示，與直流式不同的是，開關元件采用雙向晶閘管 VS，因此交流式固態繼電器輸出端OUT無正、負極之分，可以控制交流回路的通斷。
應用場合
自動化設備控制：如工業自動化生產線、機器人控制等，其快速開關速度和高精度控制能力能夠大大提高自動化系統的工作效率和準確性。
光伏逆變器控制：能夠?qū)崿F(xiàn)直流電流的快速開關，從而控制并穩定交流輸出電壓和電流。
電力電子領域：如交流電機、電焊機、空氣壓縮機、變頻器等場合，固態繼電器具有開關速度快、壽命長、抗干擾能力強等優點，能夠有效提高設備的工作效率和穩定性。
