【導讀】全橋電路廣泛應用于電力電子領域，如開關電源、變頻器、逆變器、電動汽車、工業自動化等領域 。在電路中，全橋電路可以使直流電轉換成交流電；在電機控制中，全橋電路可用于變頻調速和正弦波控制。
一、前言
全橋電路定義
全橋電路是一種常見的電子電路，由四個開關管和一個負載組成，可將直流電轉換為交流電。
全橋電路的應用領域
全橋電路廣泛應用于電力電子領域，如開關電源、變頻器、逆變器、電動汽車、工業自動化等領域 。在電路中，全橋電路可以使直流電轉換成交流電；在電機控制中，全橋電路可用于變頻調速和正弦波控制。
二、全橋電路的原理
全橋電路通過控制開關管的通斷來改變電源與負載之間的電壓極性，實現對負載的驅動。在上半周期內，開關管Q1、Q4閉合，Q2、Q3斷開，電源的正極通過Q1進入負載，負載的負極通過Q4回到電源的負極。在下半周期內，開關管Q2、Q3閉合，Q1、Q4斷開，電源的正極通過Q3進入負載，負載的負極通過Q2回到電源的負極。這樣就能實現直流電源向交流負載的轉換。
三、全橋電路對于MOS管的需求
（1）主要損耗構成：①MOS管的導通損耗直接由導通Rdson決定，要求MOS管的Rdson更低。②MOS管的開關損耗，由MOS管的米勒平臺等參數決定，要求MOS管開關特性好，開關速度快，交越損耗小；
（2）后端是感性負載，需要二極管反向續流，要求功率MOS二極管反向恢復特性較好，具有較短反向恢復時間trr。
四、全橋電路MOS管選型

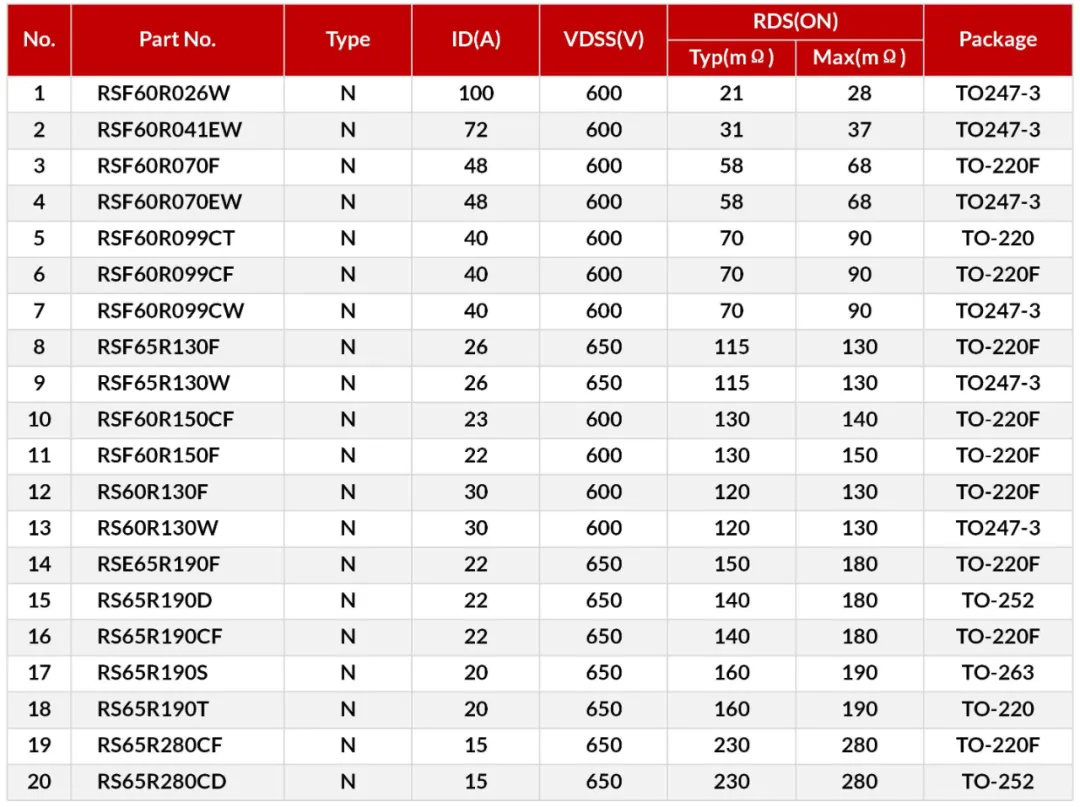

根據不同的應用需求，全橋電路還可分為全橋逆變電路、全橋整流電路等，瑞森半導體多層外延超結MOS系列，可應用于全橋電路不同的應用中。
瑞森半導體超結MOS全系列采用多層外延工藝，具有低導通損耗、大通流能力、低柵極電荷、低開啟電壓、出色的非鉗位感性開關能力等工藝特色。再加上我司對產品進行百分之百的雪崩能量擊穿測試等自有標準；產品對標英飛凌C3、 P6、P7系列 ; 封裝產品豐富，為設計者們提供了極大的靈活性。
全橋電路作為一種常見的電路拓撲結構，具有良好的電流/電壓控制能力。針對全橋電路不同的應用場景，瑞森半導體提供整體功率半導體解決方案。
