【導讀】隨著向無碳社會的推進以及能源的短缺，全球?qū)稍偕茉醇挠韬裢瑢?duì)不斷提高能源利用效率并改進逆變器技術（節能的關鍵）提出了更高要求。而功率元器件和模擬IC在很大程度上決定了逆變器的節能性能和效率。通過在適合的應用中使用功率元器件和模擬IC，可以進一步提高逆變器的功率轉換效率，降低工業設備的功耗，從而實現節能。本文將為您介紹在新型逆變器中應用日益廣泛的先進功率元器件和模擬IC的特性及特點。
一、前言
RSC6218A是一款可以滿足4項標準的優秀產品：①2024年8月1日要實施的《建筑照明設計標準》GBT0034-2024；②2024年07月01日起實施的《電磁兼容限值 第1部分：諧波電流發射限值（設備每相輸入電流≤16A）》GB17625.1-2022；③已實施的教育照明標準：GB／T 36876－2018；④已實施的歐盟新版ERP EU2019/2020；本篇分享的是應用RSC6218A設計18W高效率電源驅動的案例。
二、RSC6218A 18W案例
開關電源的開關特性會使電源的MOS與變壓器產生電磁兼容方面的干擾，優秀的PCB Layout可以解決電磁兼容問題，同時也可有效避免干擾源的擴大；如圖結合實例說明RSC6218A系列LLC諧振電源方案PCB的設計要點，提升LLC諧振方案的穩定性。
1、嚴格遵循功率“地”、信號“地”分離的原則，如圖示例中CS電阻的地單點連到高壓電解CE1的負端處；芯片地是重點，LAYOUT時注意：①芯片的AGND，F(xiàn)B下偏電阻的“地”先回到VCC的電容C5“地”，然后再回到CE1的負端處；②芯片的PGND單點連到高壓電解CE1的負端處；
2、減小主功率環路的面積，包括諧振腔回路、開關功率回路、負載電流回路，可有效減少干擾源的擴大；如圖示例中加粗線的部分走線銅箔；
3、自舉升壓回路注意點，自舉二極管與電容的結點靠近PIN10之HB腳，可避免外來干擾引入，影響系統的穩態工作；
4、FB引腳的上偏與下偏采樣電阻和濾波電容的結點一定要靠近芯片PIN14之FB腳，否則會影響OVP點以及可拉載的電壓點，影響系統的穩定性；
5、CS引腳的取樣電阻R11應靠近芯片PIN15之CS腳，并且要遠離存在較高di/dt的走線，減少造成恒流點不穩定因素；
6、在使用散熱器時，散熱器上會有高頻電流流過，所以散熱器應就近接“地”，這樣可減少干擾源的擴大；
7、芯片背面PCB正上方盡量不要放置與芯片的“地”存在較高動態電壓差的器件，例如變壓器、臥躺式且大平面緊貼PCB朝下的TO-220封裝MOSFET；
8、諧振電感與電流互感器在線路中放置的位置可以調整，LAYOUT時可以根據實際布線需要放置，方便走線取樣與產品穩定性。

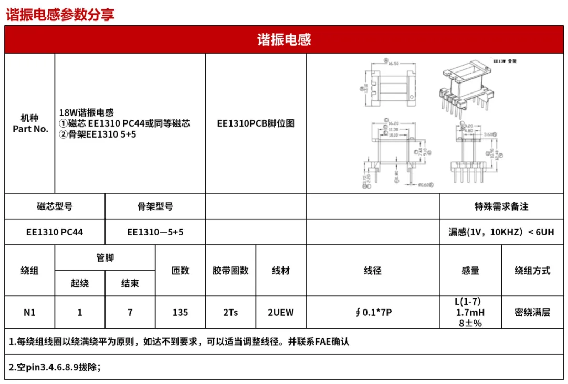

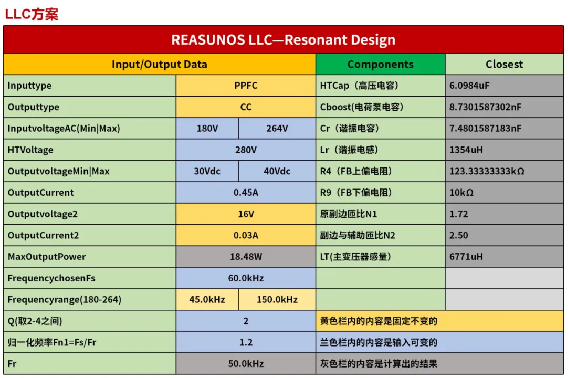

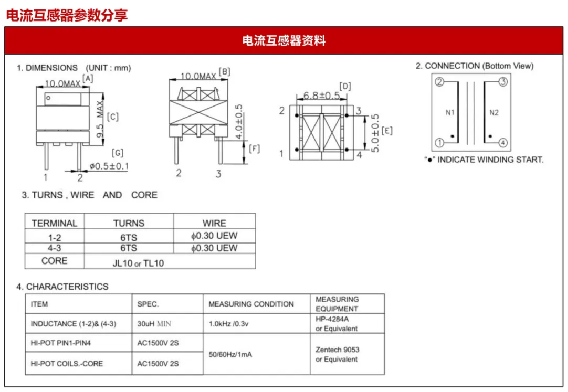

三、關鍵器件的設計指導與選料規格
簡潔可靠的理論指導，優化關鍵器件的范圍與選料規格，讓工程師朋友們?cè)O(shè)計LLC方案變得有理有據，通俗易懂，輕松應對客戶開案的需求。
四、實際物料清單BOM分享
瑞森半導體提供完善的設計參考資料與廣大工程師朋友進行分享，用心做好芯片，用心做好服務，愿與客戶共成長，實現共贏的目標。
